缓冲模式

描述

某些运动功能块有一个称为 BufferMode 的输入。使用此输入，功能块可以立即启动，在发生探测事件时启动，也可以进入缓冲区。

在类型 MC_BUFFER_MODE 的枚举中定义了可用选项：

o某个中止的运动 (mcAborting) 将立即开始，中止正在进行的任何移动，并清除运动队列。

o缓冲的运动（mcBuffered、mcBlendingPrevious、seBufferedDelay）排入队列，即附加到当前正在执行或等待执行的任何移动后，将在前一个运动完成后开始。

o事件运动 (seTrigger) 是缓冲运动，在发生探测事件时启动。

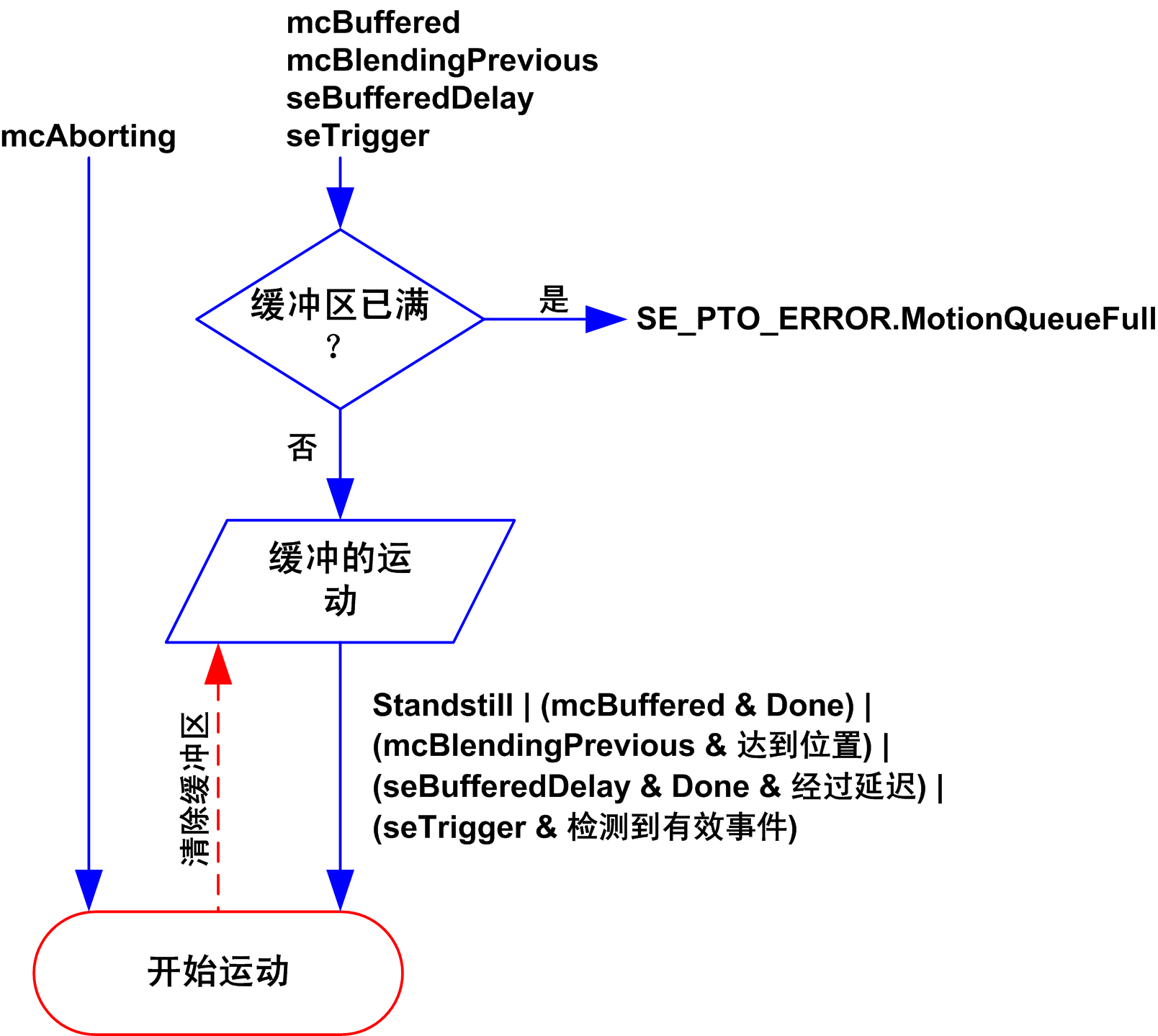

运动队列图

下图显示了运动队列图：





缓冲区只能包含一个运动功能块。

缓冲区中存在的运动功能块的执行条件是：

omcBuffered：在当前的连续运动为 InVelocity 时，或者在当前的不连续运动停止时。

oseBufferedDelay：从当前的连续运动处于 InVelocity，或者从当前的不连续运动停止后经过指定的延时。

omcBlendingPrevious：达到当前功能块的位置和速度目标时。

oseTrigger：在探测器输入上检测到有效事件时。

在以下情况下清除运动队列（删除所有的缓冲运动）：

o触发中止的移动时 (mcAborting)：在缓冲的功能块上设置 CommandAborted 引脚。

o执行 MC_Stop_PTO 功能时：在清除的缓冲功能块上设置 Error 引脚，ErrorId=StoppingActive。

o检测到转换为 ErrorStop 状态时：在缓冲的功能块上设置 Error 引脚，ErrorId=ErrorStopActive。

注意：

o只有有效运动才能排入队列。如果功能块的执行由于设置了 Error 输出而终止，则不会将移动排入队列，不影响当前正在执行的任何移动，并且不会清除队列。

o当队列已满时，将在相应功能块上设置 Error 输出，并且 ErrorId 输出返回错误 MotionQueueFull。
