ASCII 管理器

简介

ASCII 管理器用在串行线路上，用于通过简单设备传输和/或接收数据。

添加管理器

要将 ASCII 管理器添加到控制器，请在硬件目录中选择 ASCII 管理器，将其拖到设备树，然后将其放到一个突出显示的节点上。

有关将设备添加到项目的更多信息，请参阅：

• 使用拖放方法

• 使用上下文菜单或加号按钮

ASCII 管理器配置

要配置控制器的 ASCII 管理器，请双击设备树中的 ASCII 管理器。

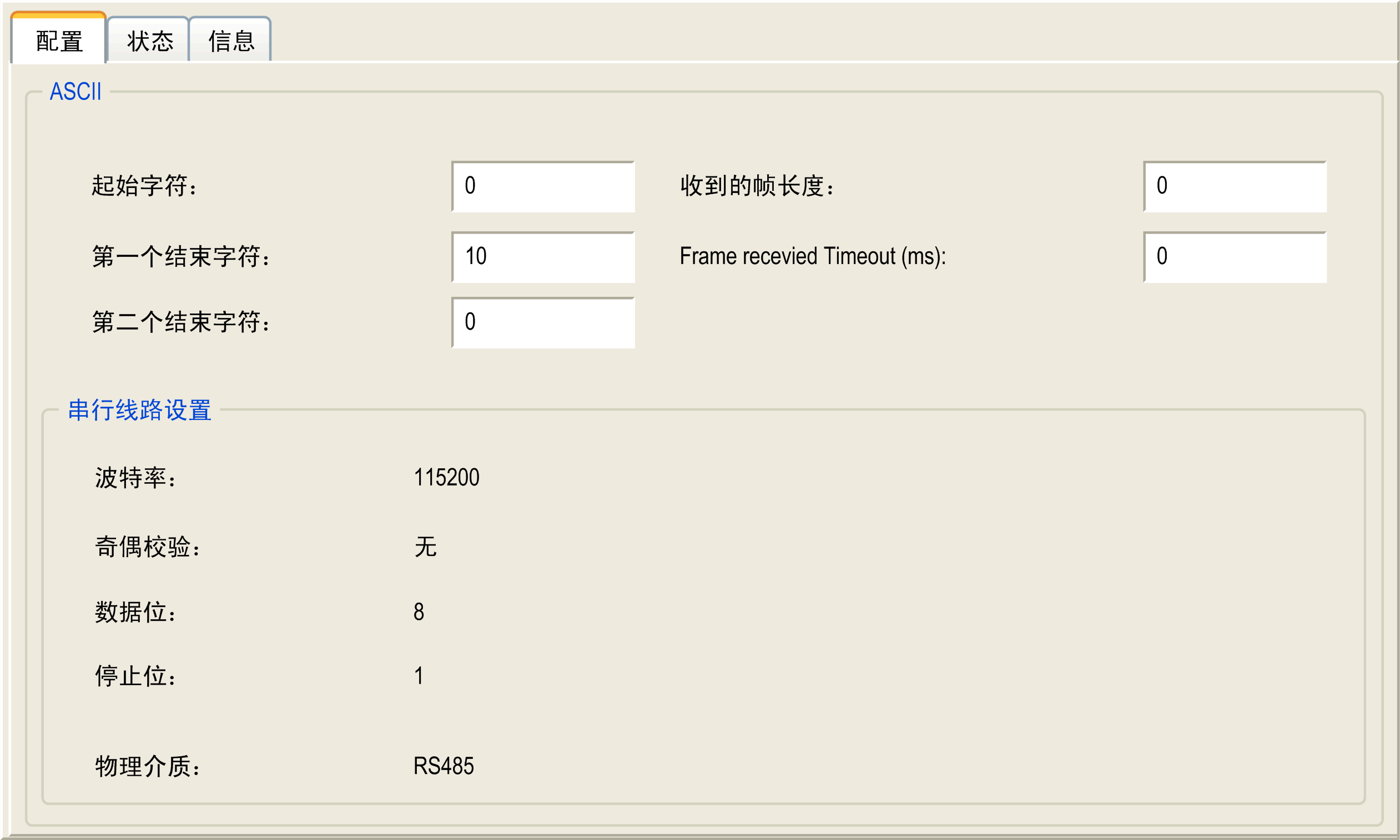

ASCII 管理器配置窗口随即显示，如下所示：

如下表所述设置参数：

参数	描述
起始字符	如果为 0，则帧中不使用起始字符。否则，将在接收模式下使用相应的 ASCII 字符检测帧的开头。在发送模式下，此字符将添加到帧的开头。
第一个结束字符	如果为 0，则帧中不使用第一个结束字符。否则，将在接收模式下使用相应的 ASCII 字符检测帧的结尾。在发送模式下，此字符将添加到帧的结尾。
第二个结束字符	如果为 0，则帧中不使用第二个结束字符。否则，将在接收模式下使用相应的 ASCII 字符检测帧的结尾。在发送模式下，此字符将添加到帧的结尾。
收到的帧长度	如果为 0，则不使用此参数。此参数使系统可以在控制器收到指定的字符数后推断接收的帧结尾。注：此参数不能与帧收到超时（毫秒）同时使用。
帧收到超时（毫秒）	如果为 0，则不使用此参数。使用此参数可以使系统在无收发时间达到指定毫秒数后，推断接收的帧的结束。
串行线路设置	串行线路配置窗口中指定的参数。

注意：如果使用多个帧终止条件，则第一个为 TRUE 的条件会终止交换。

添加调制解调器

要向 ASCII 管理器添加调制解调器，请参阅将调制解调器添加到管理器。
