纲要图

纲要图

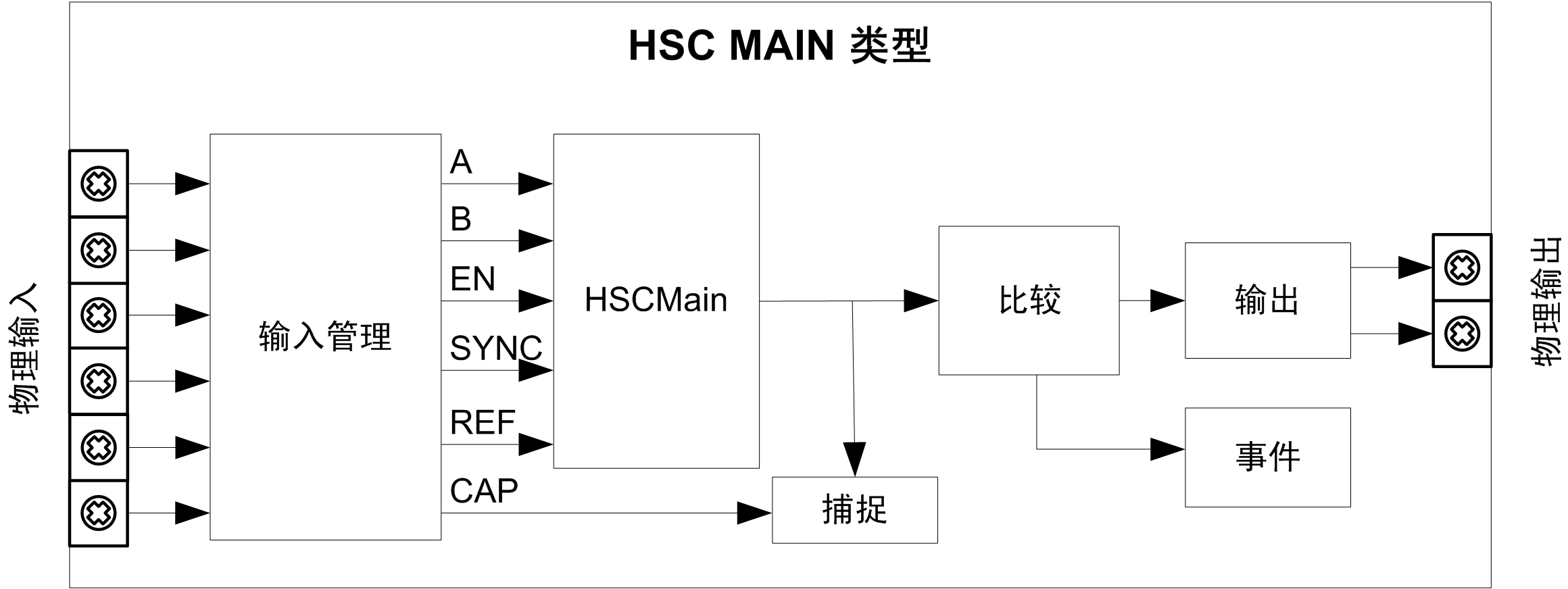

下图简要介绍自由大型模式下的 Main 类型:






A 和 B 是计数器的计数输入。

EN 是计数器的启用输入。

REF 是计数器的参考输入。

SYNC 是计数器的同步输入。

CAP 是计数器的捕捉输入。

可选功能

除了自由大型模式,Main 类型还可以提供以下功能:

o预设功能

o启用功能

o捕捉功能

o比较功能
