EXPERTGetParam：返回主 EXPERT I/O 功能的参数

功能块描述

此管理功能块返回 HSC 的参数值。

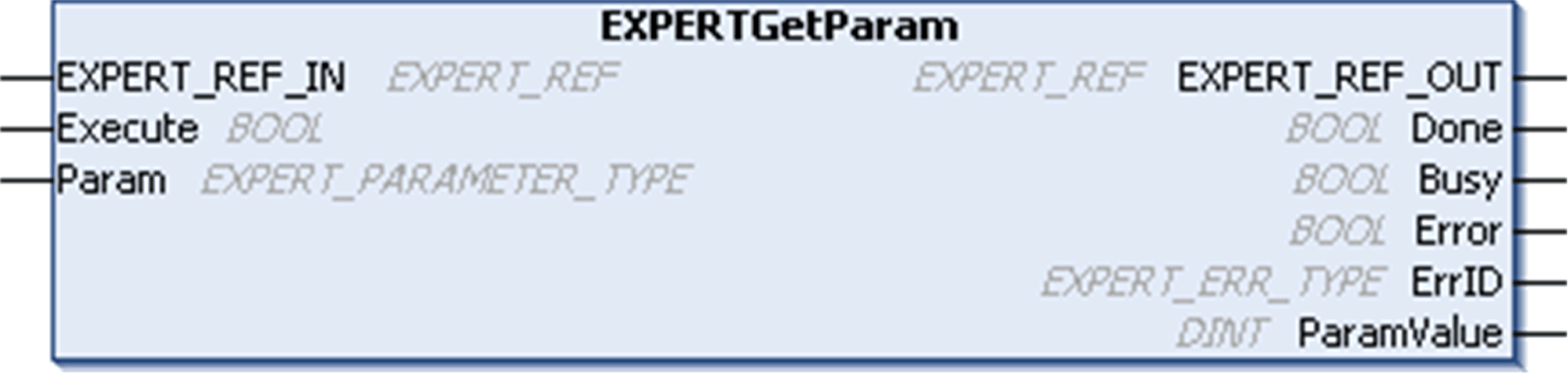

图形表示形式

IL 和 ST 表示形式

要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式。

I/O 变量描述

下表介绍输入变量：

输入	类型	注释
EXPERT_REF_IN	EXPERT_REF	专用功能块的参考。在功能块执行期间，不得进行更改。
Execute	BOOL	在上升沿启动功能块的执行。在下降沿上，则在其执行终结时，复位功能块的输出。
Param	EXPERT_PARAMETER_TYPE	要读取的参数。

输入

类型

注释

EXPERT_REF_IN

专用功能块的参考。

在功能块执行期间，不得进行更改。

Execute

BOOL

在上升沿启动功能块的执行。

在下降沿上，则在其执行终结时，复位功能块的输出。

Param

要读取的参数。

下表介绍输出变量：

输出	类型	注释
EXPERT_REF_OUT	EXPERT_REF	专用功能块的参考。
Done	BOOL	TRUE = 表示 ParamValue 有效。功能块执行结束。
Busy	BOOL	TRUE = 表示功能块执行正在进行。
Error	BOOL	TRUE = 表示检测到一个错误。功能块执行结束。
ErrID	EXPERT_ERR_TYPE	当 Error 为 TRUE 时：检测到的错误的类型。
ParamValue	DINT	已读取的参数值。

注意：有关 Done、Busy 和 Execution 引脚的详细信息，请参阅功能块管理的一般信息。

添加 EXPERTGetParam 功能块

步骤	描述
1	在软件目录中选择库选项卡，然后单击库。在列表中选择控制器 > M258 > M258 专用 IO > 管理 > EXPERTGetParam，然后将该项目拖放至 POU 窗口中。
2	将 EXPERT_REF_IN 输入链接到 HSC 的 HSC_REF 输出。

步骤

描述

在软件目录中选择库选项卡，然后单击库。

在列表中选择控制器 > M258 > M258 专用 IO > 管理 > EXPERTGetParam，然后将该项目拖放至 POU 窗口中。

将 EXPERT_REF_IN 输入链接到 HSC 的 HSC_REF 输出。
