HSCMain：HSC Main 功能块

功能块描述

此功能块通过下列功能控制 Main 类型计数器：

o加/减计数

o频率计

o阈值

o事件

o周期计

o双相

使用 Main 计数器时，必须使用 HSC Main 功能块。

功能块实例名称必须与配置定义的名称相匹配。此功能块管理的硬件相关信息与 MAST 任务循环同步。

警告

意外的输出值

o只能在 MAST 任务中使用该功能块实例。

o请勿在不同的任务中使用同一个功能块实例。

不遵循上述说明可能导致人员伤亡或设备损坏。

注意： EcoStruxure Machine Expert允许对 FB 的逻辑输出值进行强制，但是如果此功能处于活动状态（正在执行），则不会影响硬件的相关输出。

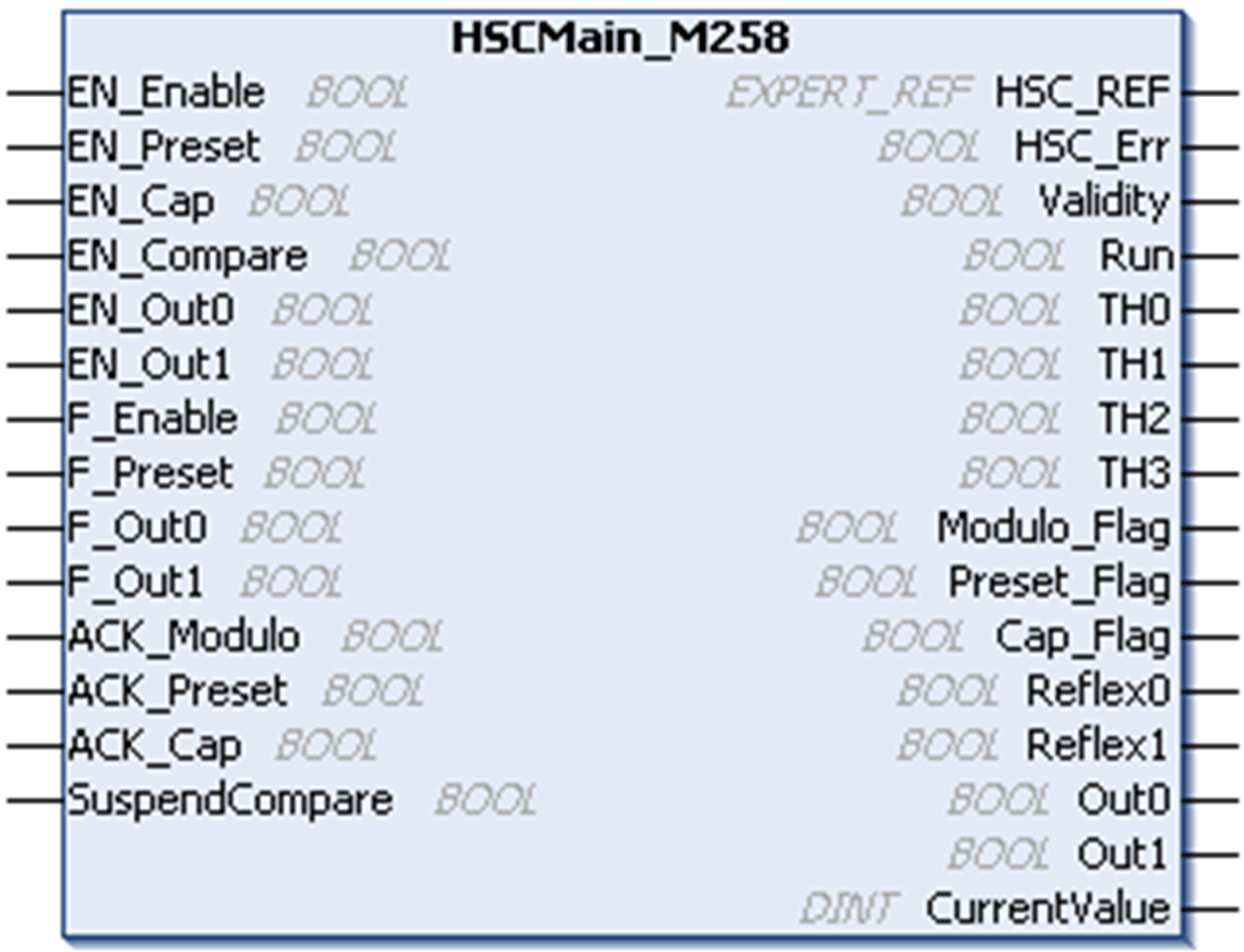

图形表示形式

IL 和 ST 表示形式

要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式。

I/O 变量描述

下表介绍输入变量：

输入	类型	描述
EN_Enable	BOOL	TRUE = 准许使用Enable输入。
EN_Preset	BOOL	TRUE = 准许使用同步输入进行计数器同步并启动。
EN_Cap	BOOL	TRUE = 启用捕捉输入（如果已在一次性、模数回路、自由大型模式中进行了配置）。
EN_Compare	BOOL	TRUE = 启用比较器操作（使用阈值 0、1、2、3）： o基本比较（TH0、TH1、TH2、TH3 输出位） o反射（Reflex0、Reflex1 输出位） o事件（在超出阈值时触发外部任务）
EN_Out0	BOOL	TRUE = 启用 Output0 回显 Reflex0 值（如果已在一次性、模数回路、自由大型模式中进行了配置）。
EN_Out1	BOOL	TRUE = 启用 Output1 回显 Reflex1 值（如果已在一次性、模数回路、自由大型模式中进行了配置）。
F_Enable	BOOL	TRUE = 激活计数器并考虑计数器输入上的脉冲。
F_Preset	BOOL	在上升沿，准许进行下列计数模式中的计数功能同步和启动：一次性计数器：预设和启动计数器模数回路计数器：复位和启动计数器自由大型计数器：预设和启动计数器事件计数器：在开始时重启内部时基频率计：重新启动与时基对应的内部定时器。
F_Out0	BOOL	TRUE = 强制 Output0 为 1（如果已在一次性、模数回路、自由大型模式下进行配置）。
F_Out1	BOOL	TRUE = 强制 Output1 为 TRUE（如果已在一次性、模数回路、自由大型模式下进行配置）。
ACK_Modulo	BOOL	在上升沿，复位 Modulo_Flag（模数回路和自由大型模式）。
ACK_Preset	BOOL	在上升沿，复位 Preset_Flag。
ACK_Cap	BOOL	在上升沿，复位 Cap_Flag（一次性、模数回路、自由大型模式）。
SuspendCompare	BOOL	TRUE = 比较结果已挂起： oTH0、TH1、TH2、TH3、Reflex0、Reflex1、Out0、Out1 块输出位保持各自上一个值。 o物理输出 Output0 和 Output1 保持各自上一个值。 o比较事件被掩蔽。注意：在设置 SuspendCompare 时，EN_Compare、EN_Out0、EN_Out1、F_Out0、F_Out1 保持运行。

下表介绍输出变量：

输出	类型	注释
HSC_REF	EXPERT_REF	HSC 的参考。
Error	BOOL	TRUE = 表示检测到错误。使用 EXPERTGetDiag 功能块获得有关此检测到的错误的详细信息。
Validity	BOOL	TRUE = 表示功能块上的输出值有效。在周期计类型下，如果超过了超时值，则 Validity = FALSE。
Run	BOOL	TRUE = 计数器正在运行。在一次性模式下，CurrentValue 达到 0 时 Run 位切换为 0。
TH0	BOOL	TRUE = 当前计数器值 > 阈值 0（如果已在一次性、模数回路、自由大型模式中进行了配置）。只有在设置了 EN_Compare 后才处于活动状态。
TH1	BOOL	TRUE = 当前计数器值 > 阈值 1（如果已在一次性、模数回路、自由大型模式中进行了配置）。只有在设置了 EN_Compare 后才处于活动状态。
TH2	BOOL	TRUE = 当前计数器值 > 阈值 2（如果已在一次性、模数回路、自由大型模式下进行配置）。只有在设置了 EN_Compare 后才处于活动状态。
TH3	BOOL	TRUE = 当前计数器值 > 阈值 3（如果已在一次性、模数回路、自由大型模式下进行配置）。只有在设置了 EN_Compare 后才处于活动状态。
Modulo_Flag	BOOL	当计数器在以下模式下超限时，设置为 TRUE： o模数回路计数器：当计数器回转到模数或 0 时 o自由大型计数器：当计数器转过其限制时
Preset_Flag	BOOL	通过以下同步设置为 TRUE： o一次性计数器：预设和启动计数器时 o模数回路计数器：当计数器复位时 o自由大型计数器：当预设计数器时 o事件计数器：重新启动相对于时基的内部定时器时。 o频率计：重新启动与时基对应的内部定时器时
Cap_Flag	BOOL	TRUE = 表示已在捕捉寄存器中锁存了一个值。在进行新的捕捉之前，必须先复位此标志。
Reflex0	BOOL	Reflex0 的状态（如果已在一次性、模数回路、自由大型模式中进行了配置）。只有在设置了 EN_Compare 后才处于活动状态。
Reflex1	BOOL	Reflex1 的状态（如果已在一次性、模数回路、自由大型模式中进行了配置）。只有在设置了 EN_Compare 后才处于活动状态。
Out0	BOOL	指示 Output0 的状态。
Out1	BOOL	指示 Output1 的状态。
CurrentValue	DINT	计数器的值。
