HSCSimple_M258：控制 M258 的 Simple 类型计数器

功能块描述

此功能块通过下列简化的功能控制 Simple 类型计数器：

o单通道计数

o无阈值

o无事件

o无捕捉

o无反射

使用 Simple 计数器类型时，HSCSimple功能块是必需的。

功能块实例名称必须与配置定义的名称相匹配。此功能块管理的硬件相关信息与 MAST 任务循环同步。

警告

意外的输出值

o只能在 MAST 任务中使用该功能块实例。

o请勿在不同的任务中使用同一个功能块实例。

不遵循上述说明可能导致人员伤亡或设备损坏。

注意： EcoStruxure Machine Expert允许对 FB 的逻辑输出值进行强制，但是如果此功能处于活动状态（正在执行），则不会影响硬件的相关输出。

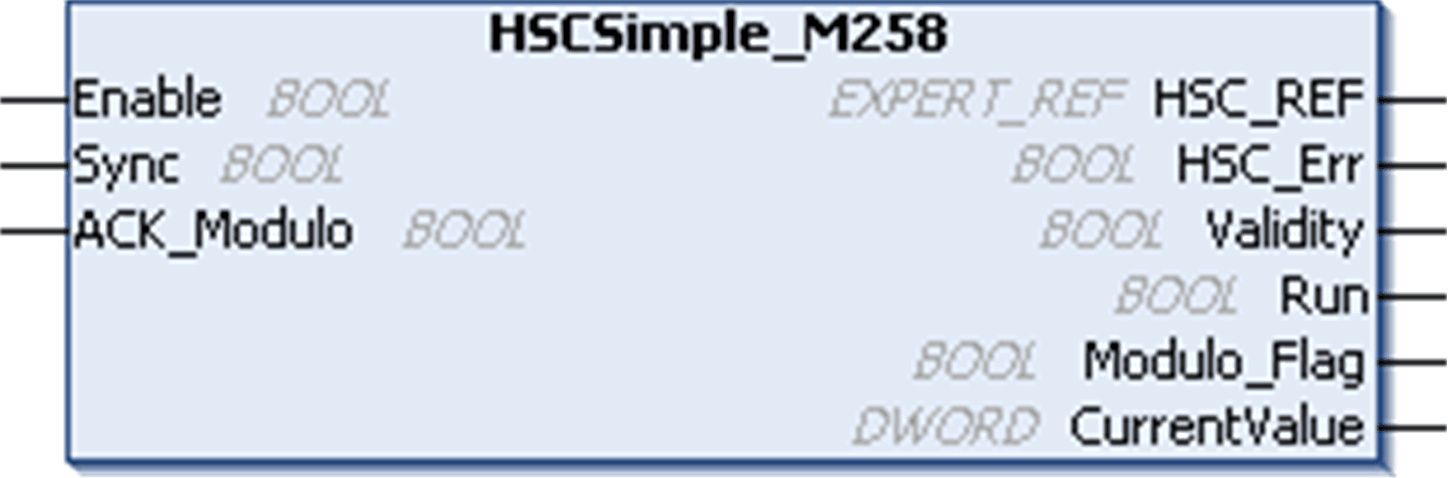

图形表示形式

IL 和 ST 表示形式

要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式。

I/O 变量描述

下表介绍输入变量：

输入	类型	注释
Enable	BOOL	TRUE = 激活计数器并考虑计数器输入上的脉冲。
Sync	BOOL	在上升沿，加载计数器的预设值。
ACK_Modulo	BOOL	模数回路模式：在上升沿，复位模数标志 Modulo_Flag。

下表介绍输出变量：

输出	类型	注释
HSC_REF	EXPERT_REF	HSC 的参考。
HSC_Err	BOOL	TRUE = 表示检测到错误。使用 EXPERTGetDiag 功能块获得有关此检测到的错误的详细信息。
Validity	BOOL	TRUE = 表示功能块上的输出值有效。
Run	BOOL	TRUE = 计数器已激活。在一次性模式下，CurrentValue 达到 0 时切换为 0。需要 Sync 的上升沿来重新启动计数器。
Modulo_Flag	BOOL	模数回路模式：当计数器超过模数值时，设置为 TRUE。
CurrentValue	DWORD	计数器的值。
