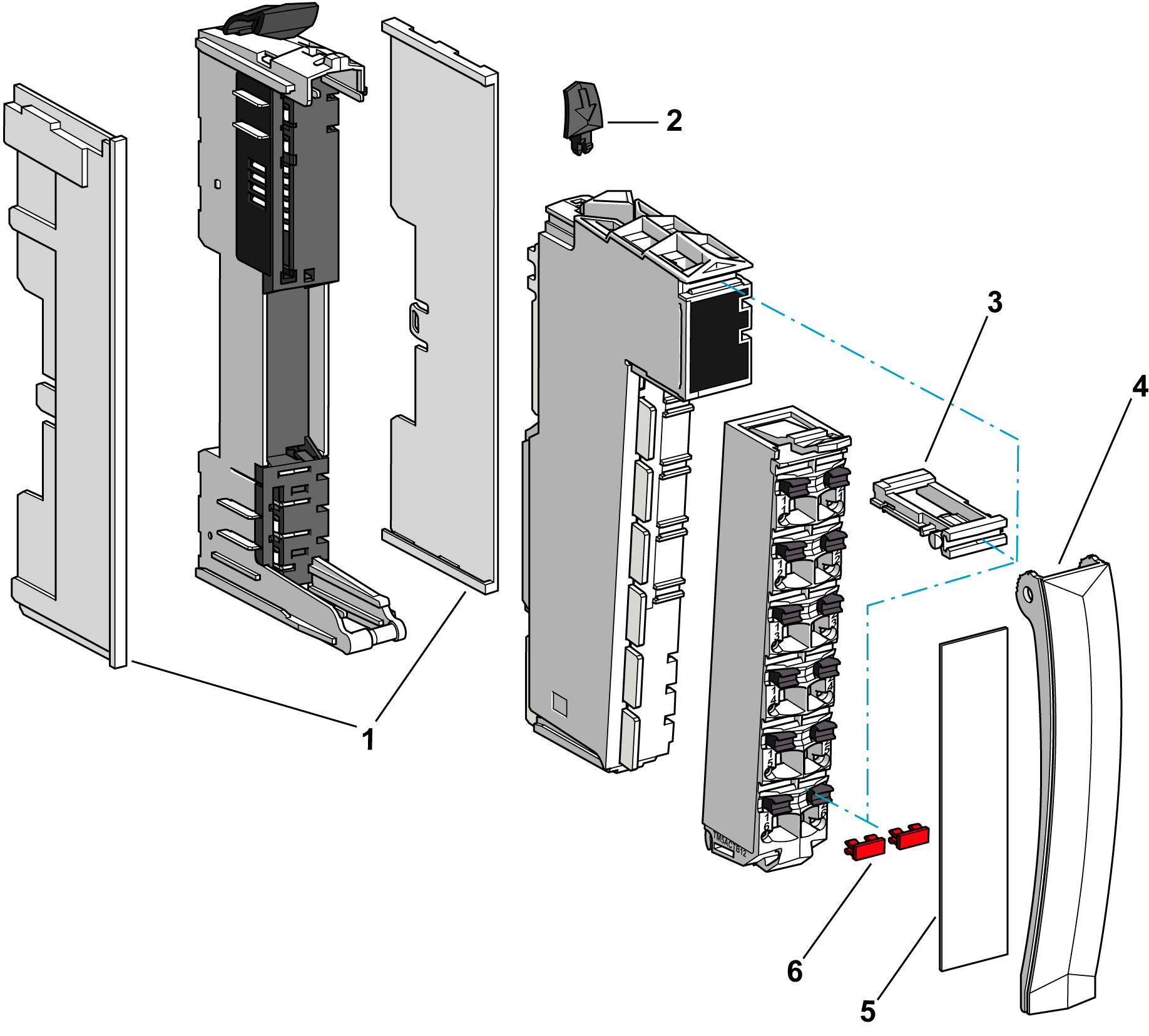

TM5 附件包括下列各项：
1 左和右总线基板锁定板
2 电子模块锁定夹
3 端子锁定夹
4 纯文本护盖支架
5 说明条
6 标签卡
注意： 右总线基板锁定板随控制器一起提供。

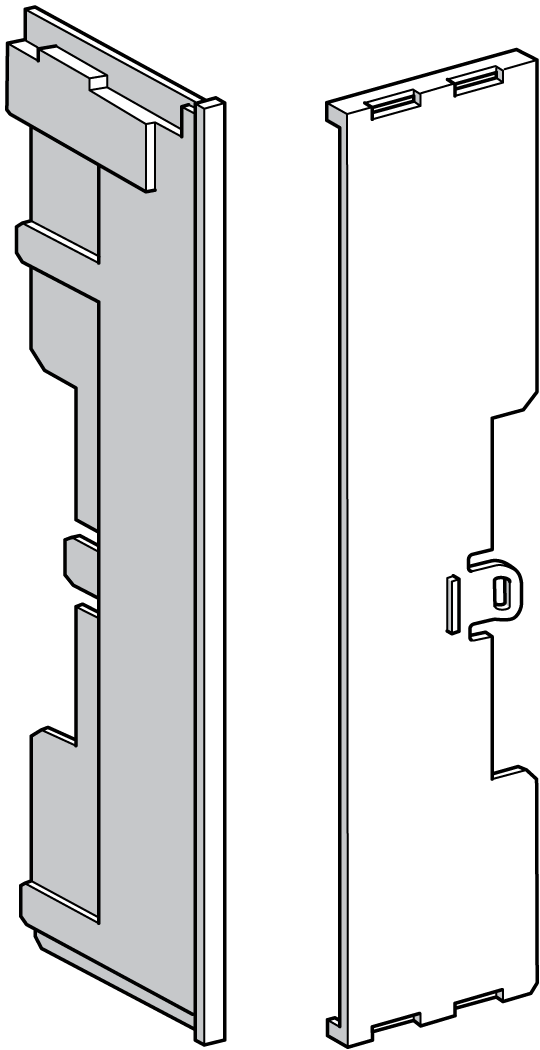

总线基板锁定板有助于保护在 TM5 系统配置右侧和/或左侧裸露的 TM5 总线触点：
|
型号 |
描述 |
|
|---|---|---|
|
TM5ACLPL10 |
10 个左总线基板锁定板 |
|
|
TM5ACLPR10 |
10 个右总线基板锁定板 |
|
安装期间，必须使用总线基板锁定板来帮助避免静电放电对 TM5 造成损害。
|
注意 |
|
静电放电 |
|
o请在所有配置的最右片段处安装一个右总线基板锁定板。 o请在所有远程配置的第一个片段处安装左总线基板锁定板。 |
|
不遵循上述说明可能导致设备损坏。 |

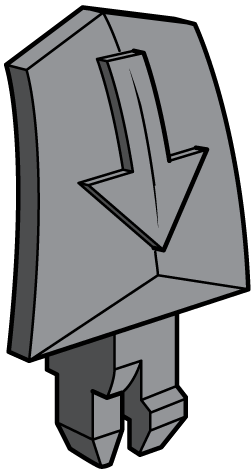

锁定夹有助于将电子模块牢固地锁定到总线基板上：
|
型号 |
描述 |
|---|---|
|
TM5ACADL100 |
锁定夹 (x100)
|

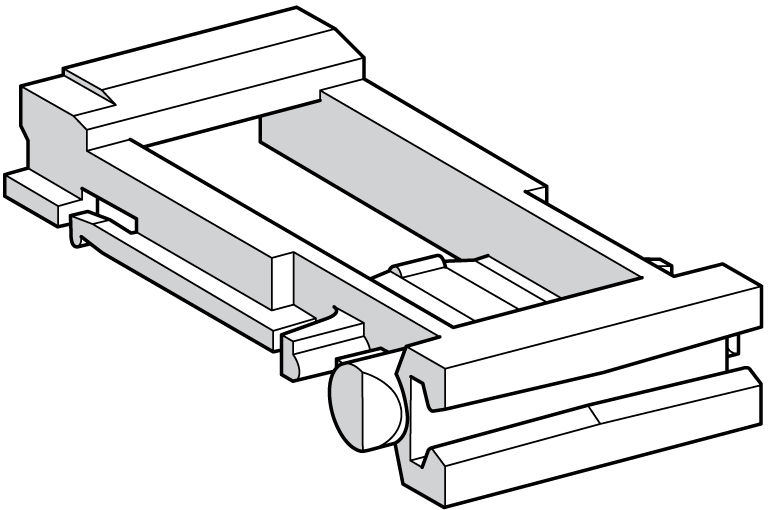

端子锁定夹有助于将端子块固定到电子模块：
|
型号 |
描述 |
|---|---|
|
TM5ACTLC100 |
端子锁定夹 (x100)
|

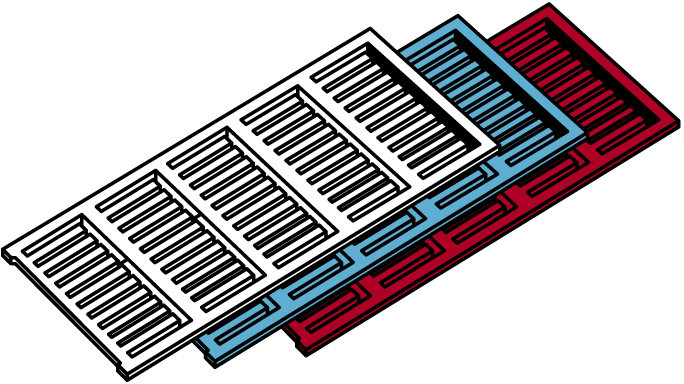

标签卡用于：
o标记
o编码
下表为您列出三个彩色标签卡型号：
|
型号 |
描述 |
|
|---|---|---|
|
TM5ACLITW1 |
白色标签卡，用于 16 个模块 |
|
|
TM5ACLITR1 |
红色标签卡，用于 16 个模块 |
|
|
TM5ACLITB1 |
蓝色标签卡，用于 16 个模块 |
|
安装标签卡以及连接器与电子模块之间的编码系统时，需要以下打标工具：
|
型号 |
描述 |
|---|---|
|

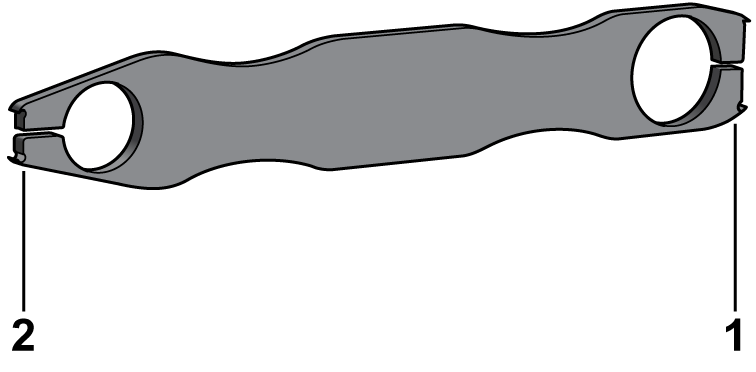

TM5ACLT1 |
用于标签卡的标签插入工具
1 双宽度切割器 2 单宽度切割器 |

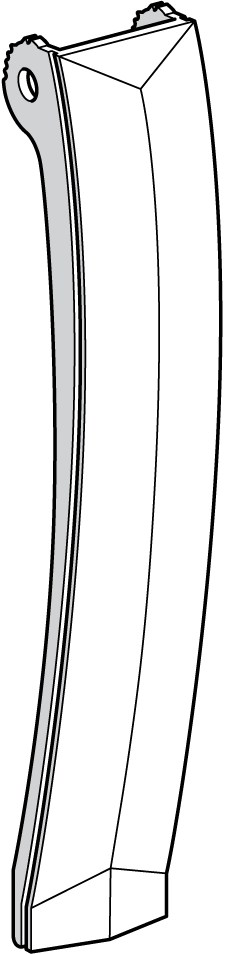

除了标签卡之外，护盖支架也允许使用纯文本进行标记。纯文本护盖支架连接到端子锁定夹：
|
型号 |
描述 |
|
|---|---|---|
|
TM5ACTCH100 |
纯文本护盖支架 (x100) |
|
|
TM5ACTLS100 |
用于护盖支架的说明条 (x100) |
|
在 TM5 数据总线的发射器和接收器模块之间使用 TM5 总线扩展电缆：
|
型号 |
描述 |
|---|---|
|
TCSXCNNXNX100 |
Expansion bus 电缆 100 米（328 英尺）
|
有关连接信息，请参阅 Modicon TM5 发射器和接收器模块硬件指南。
TM2XMTGB 接地板是在 TM5 系统 安装的 TM5 接地步骤中使用的附件：
|
型号 |
描述 |
|---|---|
|
TM2XMTGB |
接地板
|
|
|
|
从保护性接地 (PE) 意外断开连接 |
|
o请勿使用 TM2XMTGB 接地板提供保护性接地 (PE)。 o只使用 TM2XMTGB 接地板提供功能性接地 (FE)。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
