TM7 系统的附件

概述

TM7 附件包括下列各项：

o可用于所有扩展功能块：

oM8 和 M12 密封塞，

o功能块标签支架，

o扩展总线、配电和传感器电缆，

o扭矩扳手。

o仅可用于模拟量温度输入功能块：

oM12 热电偶插头。

o可与较小的扩展功能块一起使用：

oDIN 导轨安装板

o仅可用于现场总线接口 I/O 功能块：

oCAN 总线 Y 型连接器，

oCAN Y 型电缆，

oCAN 总线电缆，

oCAN 总线终端电阻器。

DIN 导轨安装板

下面的附件用于将功能块安装到 35 毫米的 DIN 导轨上：

注意： 只有小型（尺寸 1）功能块才能使用 TM7ACMP 安装板安装到 DIN 导轨上。

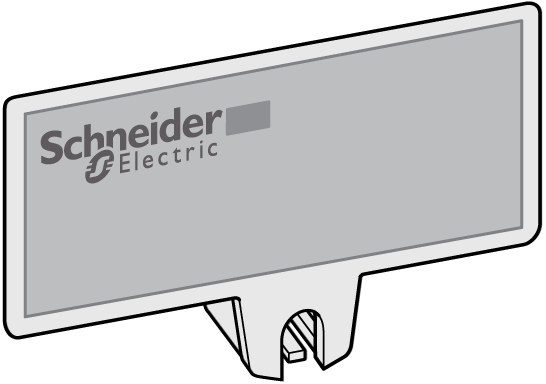

功能块标签支架

使用功能块标签支架可对功能块进行打标：





M12 CAN 总线终端电阻器



M12 CAN 总线终端电阻器连接到 CANopen 网络的最后一个现场总线接口 I/O 功能块上。它连接到：

o附件 TM7ACYC•（对于 TM7NCOM08B）。

oTM7NCOM16A 或 TM7NCOM16B 的现场总线输出连接器。

M12 热电偶插头

M12 热电偶插头用于测量点的温度补偿：

M8 和 M12 密封塞

下表介绍了适用于未使用的 M8 和 M12 连接器的密封塞的型号：

CAN 总线 Y 型电缆

CAN 总线 Y 型电缆用于在 CANopen 网络中连接 TM7NCOM08B：

CAN 总线 Y 型连接器

CAN 总线 Y 型连接器用于在 CANopen 网络中连接 TM7NCOM08B：

TM7 电缆

TM7 系统 的连接设计为圆形插头。连接和构建 TM7 系统 时需要使用以下类型的预装配电缆：

o扩展总线电缆

oCANopen 电缆

o电源电缆

o传感器电缆

扭矩扳手

有两种扭矩扳手（M8 和 M12）可用作帮助您安装和紧固 TM7 电缆的附件。

每个扭矩扳手都有一个螺丝刀类型的手柄和一个 4 毫米（0.16 英寸）的六角驱动轴。驱动轴的扭矩进行了预设，不可调整。驱动轴上安装的钻头的尺寸适用于 M8 或 M12 插头：
