DIN 导轨安装

接地功能

DIN 导轨必须附加到本身已连接到保护性接地 (PE) 的导电背板。

在每个 TM5 设备的安装通道中都有金属弹簧触点。正确安装到金属 DIN 导轨后，这些触点可为整个 TM5 系统提供功能性接地 (FE) 连接。

安装 DIN 导轨

TM5 系统组件专门设计用于在符合 IEC 60715 的导轨上进行安装。

要实现所述的 TM5 系统性能特性，安装硬件必须安装在末端位置且沿导轨长度方向的最大增量为 100 毫米（3.94 英寸）。

警告

意外的设备操作

o确认已使用安装硬件在末端位置处牢固地安装好 DIN 导轨，沿导轨长度方向的最大增量为 100 毫米（3.94 英寸）。

o确保 DIN 导轨牢固地连接至导电背板，且导电背板按本指南和当地法规的规定固定到保护性接地。

不遵循上述说明可能导致人员伤亡或设备损坏。

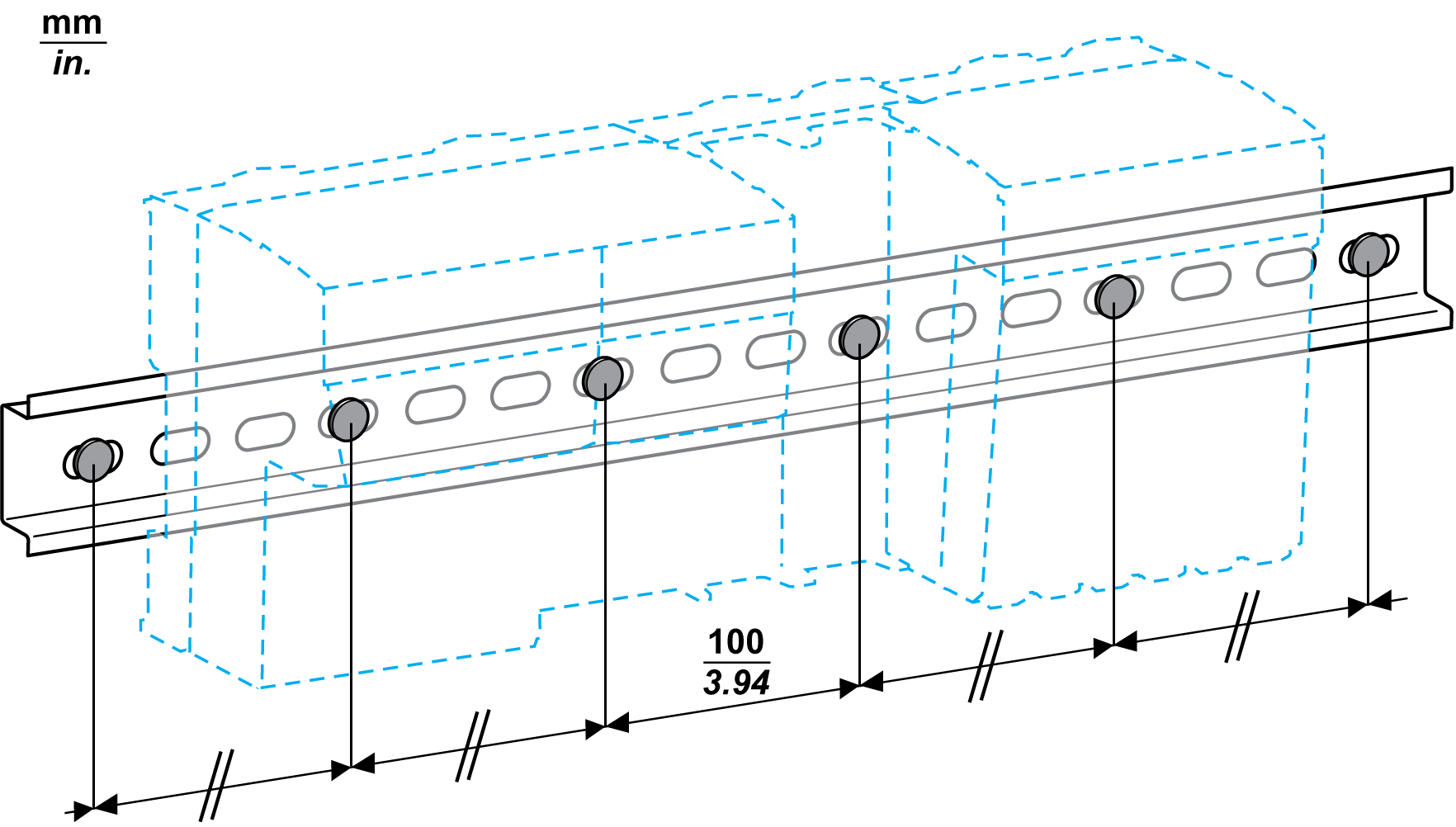

下图显示 DIN 导轨的安装要求：

窄型 NSYSDR200D DIN 导轨可与窄型安装硬件一起使用，如用于埋头安装孔的平头螺钉。

注意：如果您使用 NSYSDR200D DIN 导轨，请确保固定螺钉头突出最多不能超过 DIN 导轨内表面 1.0 毫米（0.039 英寸）。
