EtherNet/IP 设备

简介

本节介绍EtherNet/IP 设备 (CIP) 与控制器的配置。

有关 EtherNet/IP (CIP) 的详细信息，请访问 www.odva.org 网站。

添加 EtherNet/IP 设备

请参阅添加以太网管理器。

EtherNet/IP 设备配置

要配置 EtherNet/IP 设备参数，请双击设备树 > 中的以太网EthernetIP。

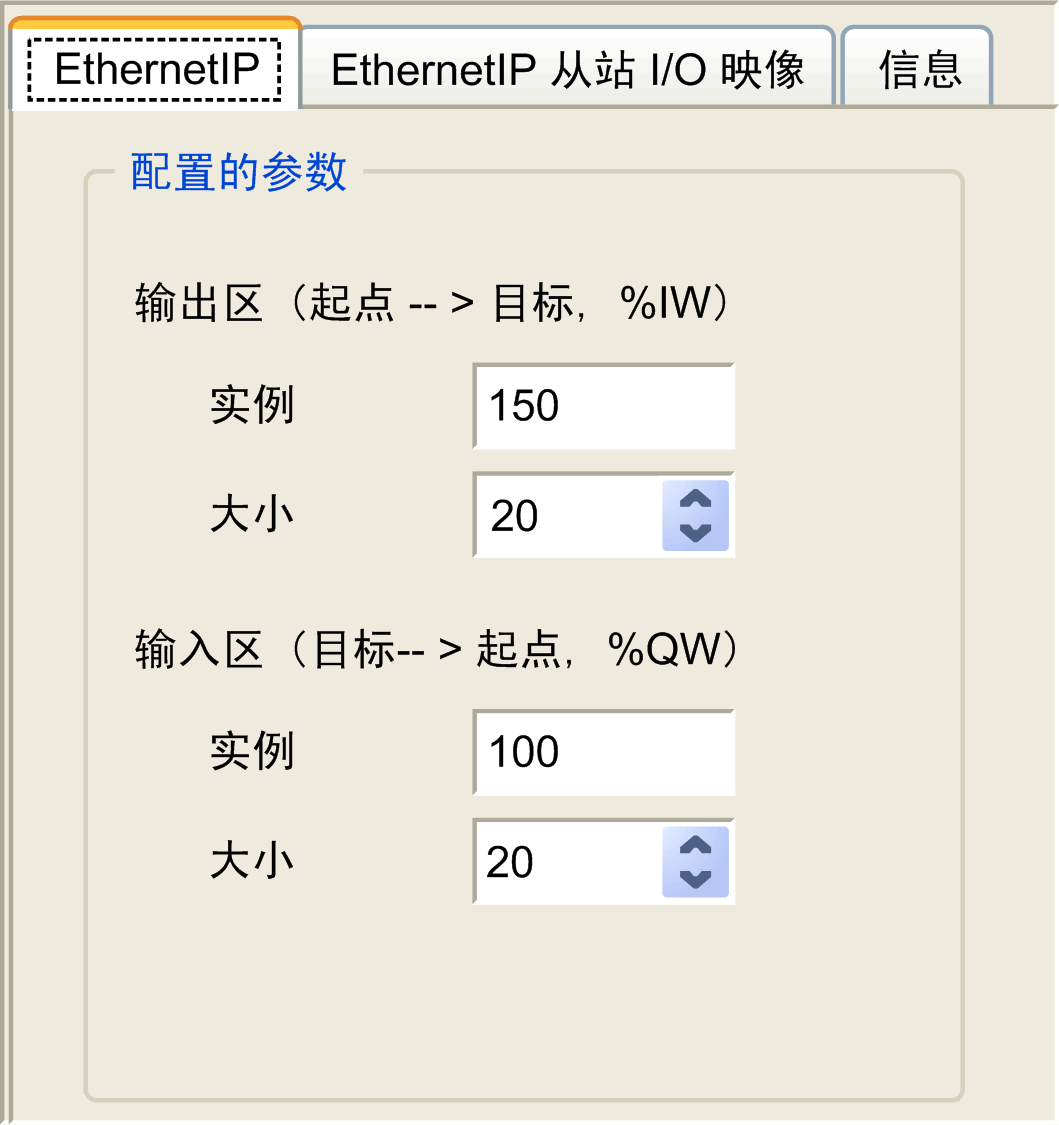

将会显示以下对话框：

EtherNet/IP 配置参数被定义为：

o实例：

引用输入或输出区的编号。

o大小：

输入或输出区通道的数量：

每个通道的内存大小为 2 个字节，用于存储 %IWx 或 %QWx 对象的值，其中 x 是通道号。

例如，如果输出区的大小为 20，这表示有 20 个输入通道 (IW0...IW19) 用于寻址 %IWy...%IW(y+20-1)，其中 y 是该输出区的第一个可用通道。

元素		允许的控制器范围	EcoStruxure Machine Expert 缺省值
输出区	实例	150...189	150
输出区	大小	2...40	20
输入区	实例	100...149	100
输入区	大小	2...40	20

EDS 文件生成

您可以生成 EDS 文件，以便更容易地配置 EtherNet/IP 循环数据交换。

生成 EDS 文件：

步骤	动作
1	在设备树中，右键单击 EthernetIP 节点并从上下文菜单中选择导出为 EDS。
2	根据需要修改缺省文件名和位置。
3	单击保存。

注意：使用 EDS 文件中的 Major Revision 和 Minor Revision 对象来确保 EDS 文件的唯一性。这些对象的值并不反映控制器的实际修订级别。

根据上述参数，在下载应用程序时或启动（如果存在引导应用程序）时，会在控制器的“/usr/Eip”目录中自动生成 EDS 文件。

注意：如果控制网络在控制器上正常工作（电缆已连接且获取了 IP 地址），则会生成 EDS 文件。

EthernetIP 从站 I/O 映射选项卡

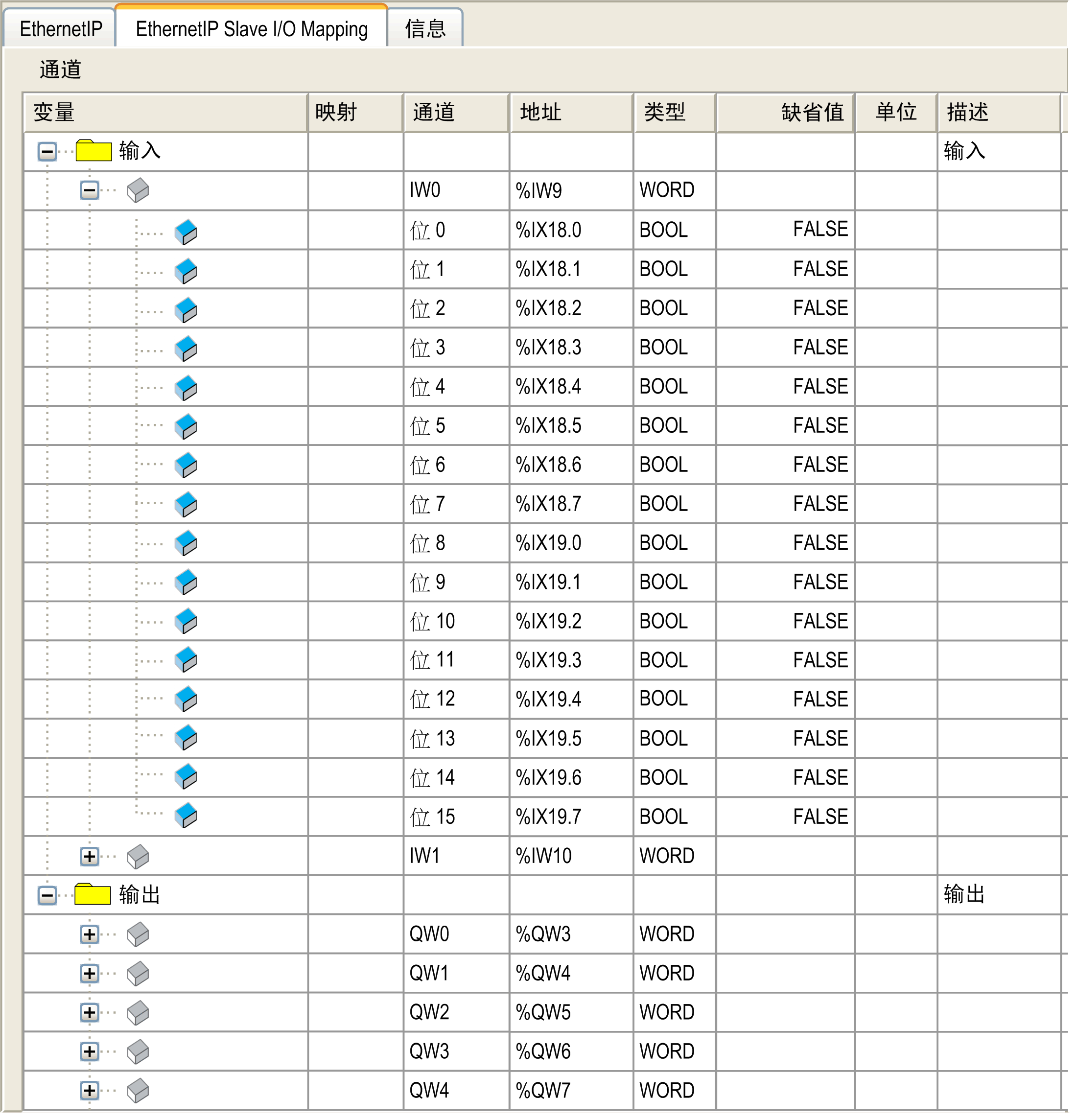

可以在 EthernetIP 从站 I/O 映射选项卡中定义和命名变量。此选项卡还提供其他信息，例如拓扑寻址。

有关详细的一般描述，请参阅“I/O 映射”选项卡描述。

下表描述了 EthernetIP 从站 I/O 映射配置：

通道		类型	缺省值	描述
输入	IW0	WORD	-	控制器输出的命令字 (%QW)
输入	IWxxx	WORD	-	控制器输出的命令字 (%QW)
输出	QW0	WORD	-	控制器输入的状态 (%IW)
输出	QWxxx	WORD	-	控制器输入的状态 (%IW)

字数取决于在 EtherNet/IP 设备配置中配置的大小参数。

输出表示来自起点控制器的 OUTPUT（= 控制器的 %IW）。

输入表示来自起点控制器的 INPUT（= 控制器的 %QW）。

EtherNet/IP 上的连接

若要访问目标设备，打开连接可包含若干发送请求的会话的连接（EtherNet/IP 协议级别所使用的全局名称）。

一个显式连接使用一个会话（会话是一个 TCP 或 UDP 连接）。

一个 I/O 连接使用 2 个会话。

下表显示了 EtherNet/IP 连接限制：

特性	最大值
显式连接	8（3 类）
I/O 连接数	1（1 类）
连接	8
会话数	16
同时请求数	32

配置文件

控制器支持以下对象：

对象类	类 ID	类别	实例数	对接口行为的影响
标识对象	01 hex	1	1	支持复位服务
消息路由器对象	02 hex	1	1	显式消息连接
组件对象	04 hex	2	2	定义 I/O 数据格式
连接管理器对象	06 hex		1	-
文件对象	37 hex		2	可用于交换 EDS 文件
Modbus 对象	44 hex		1	-
TCP/IP 接口对象	F5 hex	1	1	TCP/IP 配置
以太网链接对象	F6 hex	1	1	计数器和状态信息

标识对象（类 ID = 01（十六进制））

下表描述了标识对象的类属性：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	版本	UINT	01h	标识对象的实现修订号
2	Get	最大实例数	UINT	01h	最大实例数
3	Get	实例数	UINT	01h	对象实例数
4	Get	可选实例属性列表	UINT、UINT [ ]	00h	前 2 个字节包含可选实例属性数。随后的每个字节对表示其他可选实例属性数。
6	Get	最大类属性	UINT	07h	最大类属性值
7	Get	最大实例属性	UINT	07h	最大实例属性值

下表对类服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有类属性的值
0E	获取单个属性	返回指定属性的值

下表对实例服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有类属性的值
05	复位⁽¹⁾	初始化以太网/IP 组件（控制器重新启动）
0E	获取单个属性	返回指定属性的值

⁽¹⁾ 复位服务描述：

当标识对象收到复位请求时，它将执行以下操作：

o判断自己是否可以提供所请求的复位类型

o对请求做出响应

o尝试执行请求的复位类型

复位公共服务有一个特定参数：复位类型 (USINT)，它具有以下值：

值	复位类型
0	重启控制器。注意：如果省略此参数，则该值将成为缺省值。
1	热复位。
2	不支持。
3...99	保留
100...199	供应商特定
200...255	保留

下表对实例属性进行了描述：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	供应商 ID	UINT	243h	Schneider 自动化 ID
2	Get	设备类型	UINT	0Eh	控制器
3	Get	产品代码	UINT	805h	控制器产品代码
4	Get	版本	USINT、USINT 的结构	-	控制器的产品修订号 ⁽¹⁾ 相当于控制器版本的 2 个低字节
5	Get	状态	WORD ⁽¹⁾	-	请参阅下表中的定义
6	Get	序列号	UDINT	-	控制器的序列号 XX + MAC 地址上的 3 LSB
7	Get	产品名	USINT、STRING 的结构	-	示例: TM258LD42DT.

⁽¹⁾WORD 中的映射：

oMSB：次修订号（第二个 USINT）

oLSB：主修订号（第一个 USINT）

示例：0205h 表示修订号 V5.2。

状态描述（属性 5）：

位	名称	描述
0	已被拥有	未使用
1	保留	-
2	已配置	TRUE 表示设备应用程序已进行重新配置。
3	保留	-
4...7	扩展设备状态	o0：自我测试或未确定 o1：正在进行固件更新 o2：至少检测到一个无效 I/O 连接错误 o3：未建立任何 I/O 连接 o4：非易失性配置无效 o5：检测到不可恢复错误 o6：至少有一个 I/O 连接处于运行状态 o7：至少已建立一个 I/O 连接，所有连接都处于空闲模式 o8：保留 o9...15：未使用
8	轻微可恢复错误	TRUE 指示设备检测到在大多数情况下可以恢复的错误。此类型事件不会引起设备状态的改变。
9	轻微不可恢复错误	TRUE 指示设备检测到在大多数情况下无法恢复的错误。此类型事件不会引起设备状态的改变。
10	重大可恢复错误	TRUE 表示设备检测到错误，该错误需要设备报告例外并进入 HALT 状态。此类型的事件会导致设备状态发生更改，但在大多数情况下可以恢复。
11	重大不可恢复错误	TRUE 表示设备检测到错误，该错误需要设备报告例外并进入 HALT 状态。此类型的事件会导致设备状态发生更改，但在大多数情况下不可恢复。
12...15	保留	-

消息路由器对象（类 ID = 02（十六进制））

下表描述了消息路由器对象的类属性：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	版本	UINT	01h	消息路由器对象的实现修订号
2	Get	最大实例数	UINT	01h	最大实例数
3	Get	实例数	UINT	01h	对象实例数
4	Get	可选实例属性列表	UINT、UINT [ ] 的结构	20	前 2 个字节包含可选实例属性数。随后的每个字节对表示其他可选实例属性数（从 100 到 119）。
5	Get	可选服务列表	UINT	00h	所有已实现可选服务属性数和列表（0：未实现任何可选服务）
6	Get	最大类属性	UINT	07h	最大类属性值
7	Get	最大实例属性	UINT	119	最大实例属性值

下表对类服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有类属性的值
0E	获取单个属性	返回指定属性的值

下表对实例服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有类属性的值
0E	获取单个属性	返回指定属性的值

下表对实例属性进行了描述：

属性 ID	访问	名称	数据类型	值	描述
1	Get	已实现对象列表	UINT、UINT [ ] 的结构	-	已实现对象列表。前 2 个字节包含已实现对象数。随后的每两个字节都表示其他已实现类数。此列表包含以下对象： o标识 o消息路由器 o组合 o连接管理器 o参数 o文件对象 oModbus o端口 oTCP/IP o以太网链路
2	Get	可用数	UINT	20h	支持的最大并发 CIP（1 类或 3 类）连接数
100	Get	在最后一秒内接收的 1 类传入数据包总数	UINT	-	在最后一秒内所有隐式（1 类）连接接收的传入数据包总数
101	Get	在最后一秒内发送的 1 类传出数据包总数	UINT	-	在最后一秒内所有隐式（1 类）连接发送的传出数据包总数
102	Get	在最后一秒内接收的 3 类传入数据包总数	UINT	-	在最后一秒内所有显式（3 类）连接接收的传入数据包总数
103	Get	在最后一秒内发送的 3 类传出数据包总数	UDINT	-	在最后一秒内所有显式（3 类）连接发送的传出数据包总数
104	Get	在最后一秒内接收的未连接传入数据包总数	UINT	-	在最后一秒内接收的未连接传入数据包总数
105	Get	在最后一秒内发送的未连接传出数据包总数	UINT	-	在最后一秒内发送的未连接传出数据包总数
106	Get	在最后一秒内接收的 EtherNet/IP 传入据包总数	UINT	-	在最后一秒内接收的未连接 1 类或 3 类数据包总数
107	Get	在最后一秒内发送的 EtherNet/IP 传出数据包总计	UINT	-	在最后一秒内发送的未连接 1 类或 3 类数据包总数
108	Get	接收的 1 类传入数据包总计	UINT	-	所有隐式（1 类）连接接收的传入数据包总数。
109	Get	发送的 1 类传出数据包总数	UINT	-	所有隐式（1 类）连接发送的传出数据包总数
110	Get	接收的 3 类传入数据包总数	UINT	-	所有显式（3 类）连接接收的传入数据包总数。此数量包括在检测到错误时返回的数据包（列在接下来的两行中）。
111	Get	包含无效参数值的 3 类传入数据包的总数	UINT	-	目标为不受支持的服务/类/实例/属性/成员的 3 类传入数据包的总数
112	Get	包含无效格式的 3 类传入数据包总数	UINT	-	包含无效格式的 3 类传入数据包的总数
113	Get	发送的 3 类传出数据包总数	UINT	-	所有显式（3 类）连接发送的数据包总数
114	Get	接收的未连接传入数据包总数	UINT	-	未连接的传入数据包的总数。此数量包括在检测到错误时返回的数据包（列在接下来的两行中）。
115	Get	包含无效参数值的未连接传入数据包总数	UINT	-	目标为不受支持的服务/类/实例/属性/成员的未连接传入数据包的总数
116	Get	包含无效格式的未连接传入数据包总数	UINT	-	包含无效格式的未连接传入数据包的总数
117	Get	发送的未连接传出数据包总数	UINT	-	发送的所有未连接数据包的总数
118	Get	传入 EtherNet/IP 数据包总数	UINT	-	接收的未连接类 1 或类 3 数据包总数
119	Get	传出 EtherNet/IP 数据包总数	UINT	-	发送的未连接类 1 或类 3 数据包总数

组件对象（类 ID = 04（十六进制））

下表描述了组件对象的类属性：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	版本	UINT	2	组件对象的实现修订号
2	Get	最大实例数	UINT	189	最大实例数
3	Get	实例数	UINT	2	对象实例数
4	Get	可选实例属性列表	结构： UINT UINT [ ]	1 4	前 2 个字节包含可选实例属性数。随后的每个字节对表示其他可选实例属性数。
5	Get	可选服务列表	UINT	00h	所有已实现可选服务属性数和列表（0：未实现任何可选服务）
6	Get	最大类属性	UINT	07h	最大类属性值
7	Get	最大实例属性	UINT	04h	最大实例属性值

下表对类服务进行了描述：

服务代码 (十六进制)	名称	描述
0E	获取单个属性	返回指定属性的值

下表对实例服务进行了描述：

服务代码 (十六进制)	名称	描述
0E	获取单个属性	返回指定属性的值
10	设置单个属性	修改指定属性的值
18	获取成员	读取集合对象实例的成员
19	设置成员	修改集合对象实例的成员

支持的实例

输出表示来自起点控制器的 OUTPUT（= 控制器的 %IW）。

输入表示来自起点控制器的 INPUT（= 控制器的 %QW）。

该控制器支持 2 个组件：

名称	实例	数据大小
控制器输出 (%IW)	可配置：必须介于 100 和 149 之间	2...40 个字
控制器输入 (%QW)	可配置：必须介于 150 和 189 之间	2...40 个字

注意：组件对象将多个对象的属性绑定在一起，因此通过单个连接即可在各对象之间进行信息交换。组件对象是静态对象。

使用中的组件可通过访问网络配置工具 (RSNetWorx) 中的参数进行修改。控制器需要重新接通电源才能注册新的组件赋值。

下表对实例属性进行了描述：

属性 ID	访问	名称	数据类型	值	描述
1	Get	成员对象列表数	UINT	2...40	控制器的成员数始终为 1
2	Get	成员列表	结构数组	-	1 个结构的数组，每个结构表示一个成员
3	Get/Set	实例数据	字节数组	-	只有控制器输出可使用数据集服务
4	Get	实例数据大小	UINT	4...80	数据大小（以字节为单位）

成员列表内容：

名称	数据类型	值	复位类型
成员数据大小	UINT	4...40	成员数据大小（以位为单位）
成员路径大小	UINT	6	EPATH 大小（请参见下表）
成员路径	EPATH	-	成员的 EPATH

EPATH 是：

字	值	语义
0	2004（十六进制）	4 类
1	24xx（十六进制）	实例 xx，其中 xx 指代实例值（示例：2464（十六进制） = 实例 100）。
2	30（十六进制）	属性 3

连接管理器对象（类 ID = 06（十六进制））

下表描述了组件对象的类属性：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	版本	UINT	2	连接管理器对象的实现修订号
2	Get	最大实例数	UINT	189	最大实例数
3	Get	实例数	UINT	2	对象实例数
4	Get	可选实例属性列表	结构： UINT UINT [ ]	-	可选属性数和列表。第一个字包含要跟随的属性数，接下来的每个字包含其他属性代码。跟随的可选属性包括： o传入 connection open 请求总数 o因 Forward Open 格式不符而遭到拒绝的请求数 o因资源不足而遭到拒绝的请求数 o因 Forward Open 发送的参数值而遭到拒绝的请求数 o接收的 Forward Close 请求数 o格式无效的 Forward Close 请求数 o无法与活动连接匹配的 Forward Close 请求数 o因另一端停止生成或网络断开连接而超时的连接数
6	Get	最大类属性	UINT	07h	最大类属性值
7	Get	最大实例属性	UINT	08h	最大实例属性值

下表对类服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有类属性的值
0E	获取单个属性	返回指定属性的值

下表对实例服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有实例属性的值
0E	获取单个属性	返回指定属性的值
4E	Forward Close	关闭现有连接
52	未连接发送	发送多跳未连接请求
54	Forward Open	打开新连接

下表对实例属性进行了描述：

属性 ID	访问	名称	数据类型	值	描述
1	Get	Open 请求	UINT	-	收到的 Forward Open 服务请求数
2	Get	Open 格式拒绝	UINT	-	因格式无效而遭到拒绝的 Forward Open 服务请求数
3	Get	Open 资源拒绝	字节数组	-	因缺乏资源而遭到拒绝的 Forward Open 服务请求数
4	Get	Open 其他拒绝	UINT	-	因格式无效或缺乏资源之外的原因而遭到拒绝的 Forward Open 服务请求数
5	Get	Close 请求	UINT	-	收到的 Forward Close 服务请求数
6	Get	关闭格式请求	UINT	-	因格式无效而遭到拒绝的 Forward Close 服务请求数
7	Get	Close 其他请求	UINT	-	因格式无效之外的原因而遭到拒绝的 Forward Close 服务请求数
8	Get	连接超时	UINT	-	由此连接管理器控制的连接中已发生的总连接超时数

文件对象（类 ID = 37（十六进制））

下表描述了文件对象的类属性：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	版本	UINT	1	文件对象的实现修订号
2	Get	最大实例数	UINT	C9h	最大实例数
3	Get	实例数	UINT	2	对象实例数
6	Get	最大类属性	UINT	20h	最大类属性值
7	Get	最大实例属性	UINT	0Bh	最大实例属性值
32	Get	实例列表	-	-	返回有关所有已配置实例的信息，包括实例数、实例名称和实例文件名

下表对类服务进行了描述：

服务代码 (十六进制)	名称	描述
0E	获取单个属性	返回指定属性的值

实例代码

文件对象提供了 EDS 和 EDS 图标文件下载功能。已实现以下文件对象实例：

o实例 C8（十六进制）返回未压缩版本的 EDS 文本文件。实例名称属性返回为“EDS 和图标文件”。文件名属性返回“M258xxx.eds”，其中 M258xxx 是控制器的具体参考号。控制器将动态调整 EDS 文件的内容。EDS 文件中的连接数据大小将相应调整，以反映实际的标准组件实例大小。

o实例 C9（十六进制）返回压缩版本的设备 EDS 图标文件。实例名称返回为“相关 EDS 和图标文件”。文件名属性返回“M258xxx.gz”，其中 M258xxx 是控制器的具体参考号。这是仅包含一个文件的 zip 编码文件：M258xxx.ico。该文件使用 ZLIB 压缩文件格式进行编码。ZLIB 是一个免费、没有法律限制且丢失较少的通用压缩库。有关相关规范，请访问互联网工程任务组（Internet Engineering Task Force, http://www.ietf.org）。

下表对实例服务进行了描述：

服务代码 (十六进制)	名称	描述
0E	获取单个属性	返回指定实例属性的值
4B	启动上载	开始上载过程。请求中包含了客户端在上载时可接受的“最大文件大小”。响应中包含了实际“文件大小”，该大小决不能大于“最大文件大小”和“传输大小”（每个“上载传输”请求传输的字节数）。
4F	上载传输	上载其他文件数据段。请求中包含“传输数量”，该数量将随着后续传输的逐个增加而递增。响应中包含匹配的“传输数量”、“传输类型”、“文件数据”以及针对上次传输的“校验和”字。“传输类型”将表明这是首个、中间还是最后一个数据包，是否是唯一的数据包，或者是否应中止传输。

下表对实例属性进行了描述：

属性 ID	访问	名称	数据类型	值	描述
1	Get	状态	USINT	-	下列情况之一： o0：不存在 o1：文件为空 - 在从远程客户端下载之前，文件中不应有任何内容。设置后，“文件名”、“修订号”、“校验和”和“文件保存标志”值没有任何意义，并且“文件大小”为 0。 o2：已加载文件 - 应用程序已预加载文件内容（文件大小 > 0），或者已将文件数据下载并存储到非易失性存储器区域 o3：已启动上载 o4：已启动下载 o5：正在进行上载 o6：正在进行下载 o7：正在存储到非易失性存储器区域
2	Get	实例名称	STRING	-	分配给文件对象实例的唯一名称。对于 C8（十六进制）实例，它是“EDS 和图标文件”。对于 C9（十六进制）实例，它是“相关 EDS 和图标文件”。
3	Get	实例格式修订号	UINT	-	应用程序为该实例分配的修订号，用于区分不同的文件格式。
4	Get	文件名	STRING	-	用于文件存储的唯一名称
5	Get	文件修订号	USINT	主次	“文件修订号”会随着文件内容的更改而更新。
6	Get	文件大小	UDINT	-	文件大小（以字节为单位）
7	Get	文件校验和	UINT	-	所有字节的 16 位总和的 2 的补码
8	Get	调用方法	USINT	-	定义下载文件后应采取的操作。可能的选项包括： o0：无操作 o2：电源重置等。
9	Get	文件保存参数	BYTE	-	如果设置了位 1，则应在下载完成后将文件显式保存到非易失性存储器中。
10	Get	文件类型	USINT	-	o0：允许读/写访问 o1：只读访问
11	Get	文件编码格式	UINT	-	o0：无编码 o1：使用 ZLIB 编码

Modbus 对象（类 ID = 44（十六进制））

Modbus 对象提供访问 Modbus 表数据的其他方法。单个显式请求将读取或写入 1 个或更多的连续寄存器。附加传递服务允许用户指定实际的 Modbus 消息数据。

下表描述了 Modbus 对象的类属性：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	版本	UINT	1	Modbus 对象的实现修订号

下表对类服务进行了描述：

服务代码 (十六进制)	名称	描述
0E	获取单个属性	返回指定属性的值

实例代码

仅支持实例 1。

下表对实例服务进行了描述：

服务代码 (十六进制)	名称	描述
4B	读取数字输入	返回一个或多个连续数字输入寄存器的值
4C	读取线圈	返回一个或多个连续线圈的值
4E	读取保持寄存器	返回一个或多个连续保持寄存器的值
4F	写入线圈	更新一个或多个连续线圈的值
50	写入保持寄存器	更新一个或多个连续保持寄存器的值

注意：读取寄存器服务需要 4 字节数据：第一个字包含起始寄存器地址，第二个字包含要读取的寄存器数量。写入服务请求同样需要 4 字节数据，后跟实际数据。

Modbus 传递服务表示特定的 Modbus 功能。转换功能不会对请求或响应数据执行任何 Indian 转换。请求和响应都包含 1 字节的 Modbus 功能代码，后跟 Modbus 消息数据，包括子功能代码（如果存在）。

TCP/IP 接口对象（类 ID = F5（十六进制））

此对象维护以太网 802.3 通讯接口的特定与链路的计数器和状态信息。

下表描述了 TCP/IP 接口对象的类属性：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	版本	UINT	1	TCP/IP 接口对象的实现修订号
2	Get	最大实例数	UINT	1	最大实例数
3	Get	实例数	UINT	1	对象实例数
6	Get	最大类属性	UINT	07h	最大类属性值
7	Get	最大实例属性	UINT	06h	最大实例属性值

下表对类服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有类属性的值
0E	获取单个属性	返回指定属性的值

实例代码

仅支持实例 1。

下表对实例服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有实例属性的值
0E	获取单个属性	返回指定实例属性的值

下表对实例属性进行了描述：

属性 ID	访问	名称	数据类型	值	描述
1	Get	状态	DWORD	位级别	o0：尚未配置接口配置属性。 o1：接口配置包含有效配置。 o2...15：保留。
2	Get	配置能力	DWORD	位级别	o0：BOOTP 客户端 o1：DNS 客户端 o2：DHCP 客户端 o3：支持 DHCP-DNS o4：接口配置设置表所有其他位均保留，且设置为 0。
3	Get	配置	DWORD	位级别	o0：接口配置有效。 o1：使用 BOOTP 获取接口配置。 o2：使用 DHCP 获取接口配置。 o3：保留 o4：DNS 启用所有其他位均保留，且设置为 0。
4	Get	物理链路	UINT	路径大小	元素路径中 16 位字的数量
4	Get	物理链路	填充的 EPATH	路径	识别物理链接对象的逻辑段。该路径被限制到一个逻辑类段和一个逻辑实例段。最大大小为 12 字节。
5	Get	接口配置	UDINT	IP 地址	-
			UDINT	网络掩码	-
			UDINT	网关地址	-
			UDINT	主要名称	-
			UDINT	辅助名称	0：尚未配置任何辅助名称服务器地址。否则，会将名称服务器地址设置为有效的 A、B 或 C 类地址。
			STRING	缺省域名	ASCII 字符。最大长度为 48 个字符。填充为偶数个字符（填充字符本身不计入长度）。 0：未配置任何域名
6	Get	主机名	STRING	-	ASCII 字符。最大长度为 64 个字符。应填充为偶数个字符（填充字符本身不计入长度）。 0：未配置任何主机名

以太网链接对象（类 ID = F6（十六进制））

此对象提供配置 TCP/IP 网络接口设置的机制。

下表描述了以太网链接对象的类属性：

属性 ID	访问	名称	数据类型	值	详细信息
1	Get	版本	UINT	2	以太网链接对象的实现修订号
2	Get	最大实例数	UINT	1	最大实例数
3	Get	实例数	UINT	1	对象实例数
6	Get	最大类属性	UINT	07h	最大类属性值
7	Get	最大实例属性	UINT	03h	最大实例属性值

下表对类服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有类属性的值
0E	获取单个属性	返回指定属性的值

实例代码

仅支持实例 1。

下表对实例服务进行了描述：

服务代码 (十六进制)	名称	描述
01	获取全部属性	返回所有实例属性的值
10	设置单个属性	修改指定属性的值
0E	获取单个属性	返回指定实例属性的值

下表对实例属性进行了描述：

属性 ID	访问	名称	数据类型	值	描述
1	Get	接口速度	UDINT	-	速度（Mbps）（10 或 100）
2	Get	接口标志	DWORD	位级别	o0：链接状态 o1：半双工/全双工 o2...4：协商状态 o5：手动设置 / 需要复位 o6：检测到本地硬件错误所有其他位均保留，且设置为 0。
3	Get	物理地址	6 USINT 数组	-	此数组包含产品 MAC 地址。格式：XX-XX-XX-XX-XX-XX

属性 ID

访问

名称

数据类型

值

描述

Get

接口速度

UDINT

速度（Mbps）（10 或 100）

Get

接口标志

DWORD

位级别

o0：链接状态

o1：半双工/全双工

o2...4：协商状态

o5：手动设置 / 需要复位

o6：检测到本地硬件错误

所有其他位均保留，且设置为 0。

Get

物理地址

6 USINT 数组

此数组包含产品 MAC 地址。

格式：XX-XX-XX-XX-XX-XX
