Web 服务器

简介

作为标准设备，控制器为嵌入式 Web 服务器提供预定义的内置网站。通过这些网页不仅可以安装和控制模块，还可以诊断和监控应用程序。使用 Web 浏览器即可浏览这些页面。无需进行任何配置或编程。

使用下列 Web 浏览器可以访问 Web 服务器：

oGoogle Chrome（65.0 或更高版本）

oMozilla Firefox（54 或更高版本）

oMicrosoft Internet Explorer（11 或更高版本）

Web 服务器的 TCP 连接限制为至多 10 个。

Web 服务器可以完全访问您的应用程序，读取和写入数据以及控制控制器的状态。一旦启用 Web 服务器，也就启用了这些功能。可通过取消选中“以太网配置”选项卡中的 Web 服务器处于活动状态参数来禁用 Web 服务器。

Web 服务器是用于读写数据的工具，它控制着控制器的状态，对应用程序中的所有数据具有完全访问权限。但是，如果担心这些功能会带来安全问题，至少必须为 Web 服务器指定一个安全密码，或者禁用 Web 服务器以便有助于防未经授权访问应用程序。一旦启用 Web 服务器，也就启用了这些功能。

通过 Web 服务器，可以远程监视控制器及其应用程序，执行各种维护活动，包括修改数据和配置参数，以及更改控制器的状态。执行远程控制前，请务必小心处理，以确保机器和过程的直接物理环境所处的状态不会给人员或财产带来安全风险。

注意： Web 服务器只能由经授权而且符合资格的人员使用。合格人员是指这样的人员：他们掌握了与机器的构造和运行以及应用程序及其安装控制的流程相关的知识和技能，并且接受过用于识别并避免可能发生的危险的安全培训。对于使用此功能所引发的任何后果，Schneider Electric 概不负责。

Web 服务器访问

当用户权限已在控制器中启用时，对 Web 服务器的访问，受该用户权限的控制。有关详细信息，请参阅用户和组选项卡描述。

如要访问 Web 服务器，必须先使用 EcoStruxure Machine Expert 或 Controller Assistant 连接到控制器，并修改缺省用户密码。

要更改密码，请转到设备编辑器的用户和组选项卡。有关详细信息，请参阅 EcoStruxure Machine Expert - 编程指南。

注意： 如果要访问已启用用户访问权限并且您没有其密码的控制器，唯一的方法就是执行更新固件操作。要清除用户权限，只能通过使用  U 盘更新控制器固件来完成。此外，您可以通过运行脚本清除控制器中的用户权限（有关更多信息，请参阅 EcoStruxure Machine Expert - 编程指南）。这个方法可以有效地从控制器存储器中删除现有应用程序，但是也恢复了访问该控制器的能力。

访问主页

要访问下图所示的网站主页，请在导航器中键入控制器的 IP 地址，或者键入 90.0.0.1 获得 USB 连接：

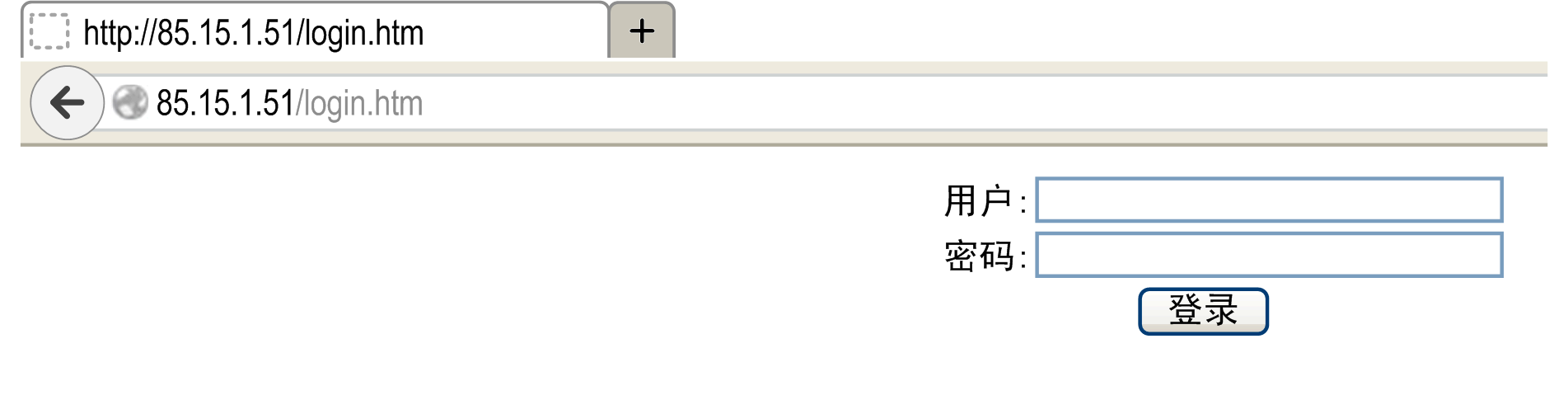

下图显示了 Web 服务器站点的登录页面：

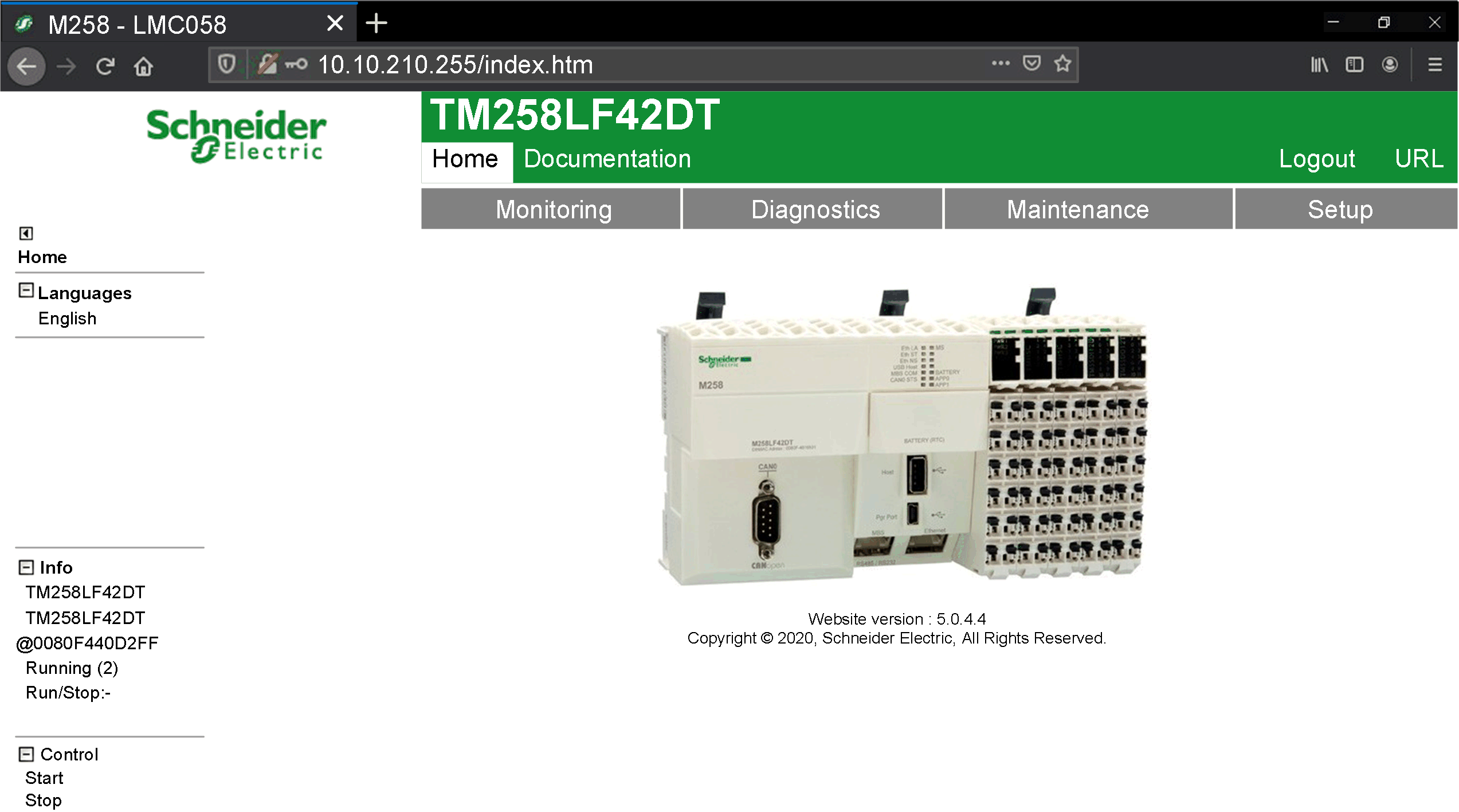

下图显示了登录后的 Web 服务器站点主页：





注意： Schneider Electric 在控制系统的开发和实施过程中严格遵循行业最佳实践。这其中包括一种“深度防御”方法，旨在保护工业控制系统的安全。此方法将控制器置于一个或多个防火墙之后，将访问范围限制为仅经过授权的人员和协议。

一般菜单栏

通过一般菜单栏，可以访问主要的 Web 服务器页面。

Web 服务器中包含以下页面：

主页菜单描述：

：

每个选项卡上均可看见以下子菜单：

通过 Web 服务器，可以远程监视控制器及其应用程序，执行各种维护活动，包括修改数据和配置参数，以及更改控制器的状态。执行远程控制前，请确保机器和过程的直接物理环境所处的状态不会给人员或财产带来安全风险。

注意： Web 服务器只能由经授权而且符合资格的人员使用。合格人员是指这样的人员：他们掌握了与机器的构造和运行以及应用程序及其安装控制的流程相关的知识和技能，并且接受过用于识别并避免可能发生的危险的安全培训。对于使用此功能所引发的任何后果，Schneider Electric 概不负责。

页面访问

下表列出了控制器访问不同页面所需具备的状态：

Monitoring：Controller Viewer 子菜单

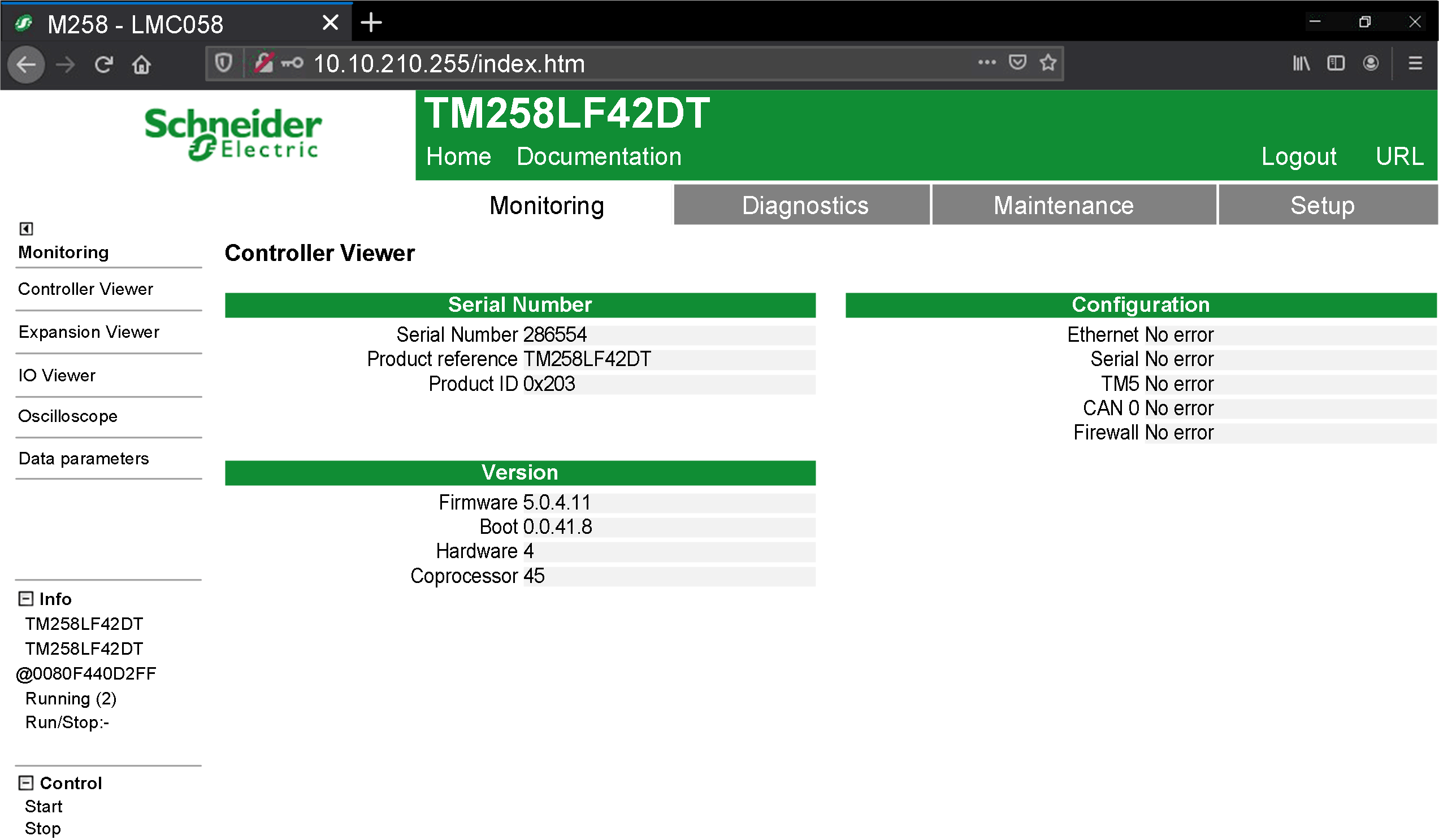

“Controller Viewer” 子菜单显示控制器状态：





可以根据所显示的控制器型号 (a TM258LF42DT in the previous screenshot)，更改 Configuration status 字段，此字段可能包含以下状态：

Monitoring： Expansion Viewer 子菜单

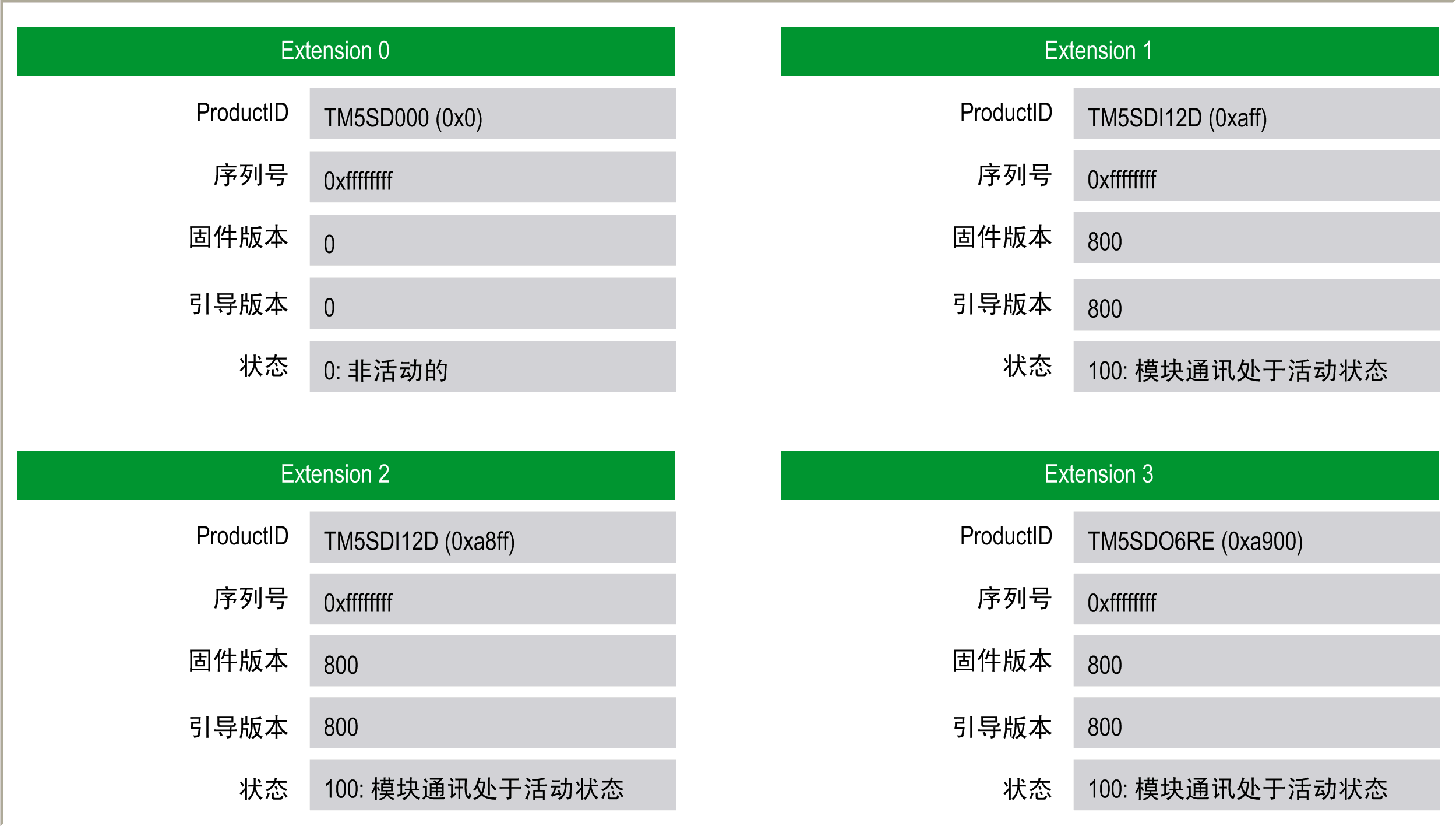

“Expansion Viewer” 子菜单显示扩展模块状态：





下表描述了各个状态代码：

Monitoring: Data Parameters

监视 Web 服务器变量

要监视 Web 服务器变量，您必须将一个 Web Data Configuration 对象添加到您的项目中。在此对象中，您可以选择想要监视的所有变量。

下表介绍了如何添加 Web Data Configuration对象：

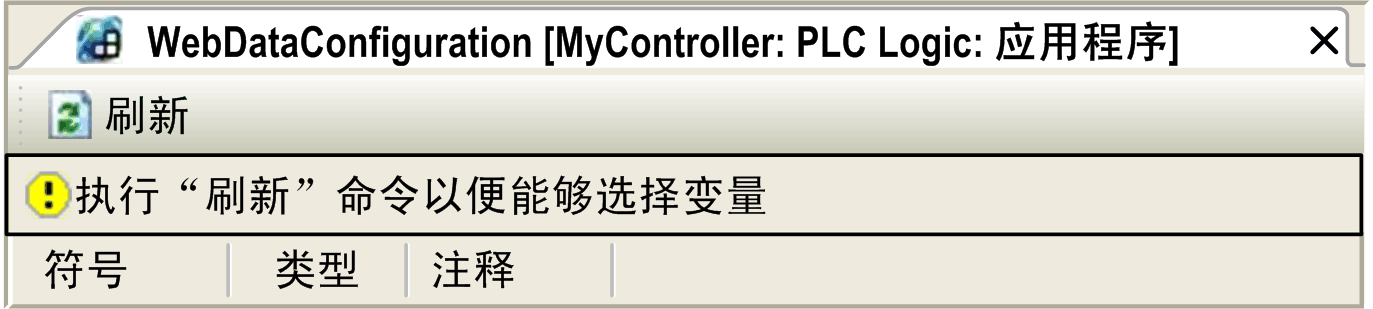

Web Data Configuration Editor

单击Refresh按钮可以选择变量，此操作将显示应用程序中定义的所有变量。

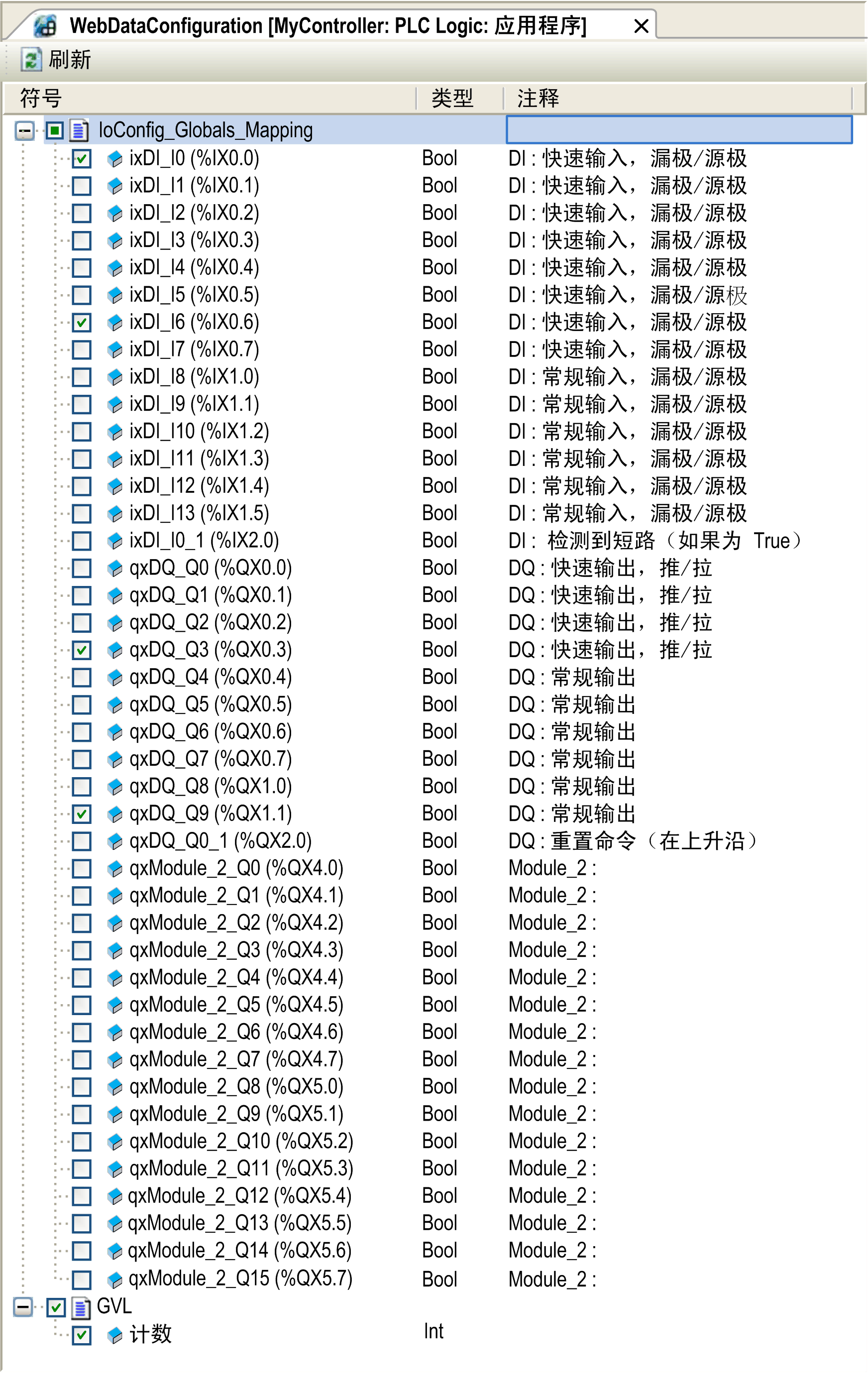

在 Web 服务器中选择要监视的变量：





注意： 变量选择只能在离线模式下完成。

Monitoring：Data Parameters 子菜单

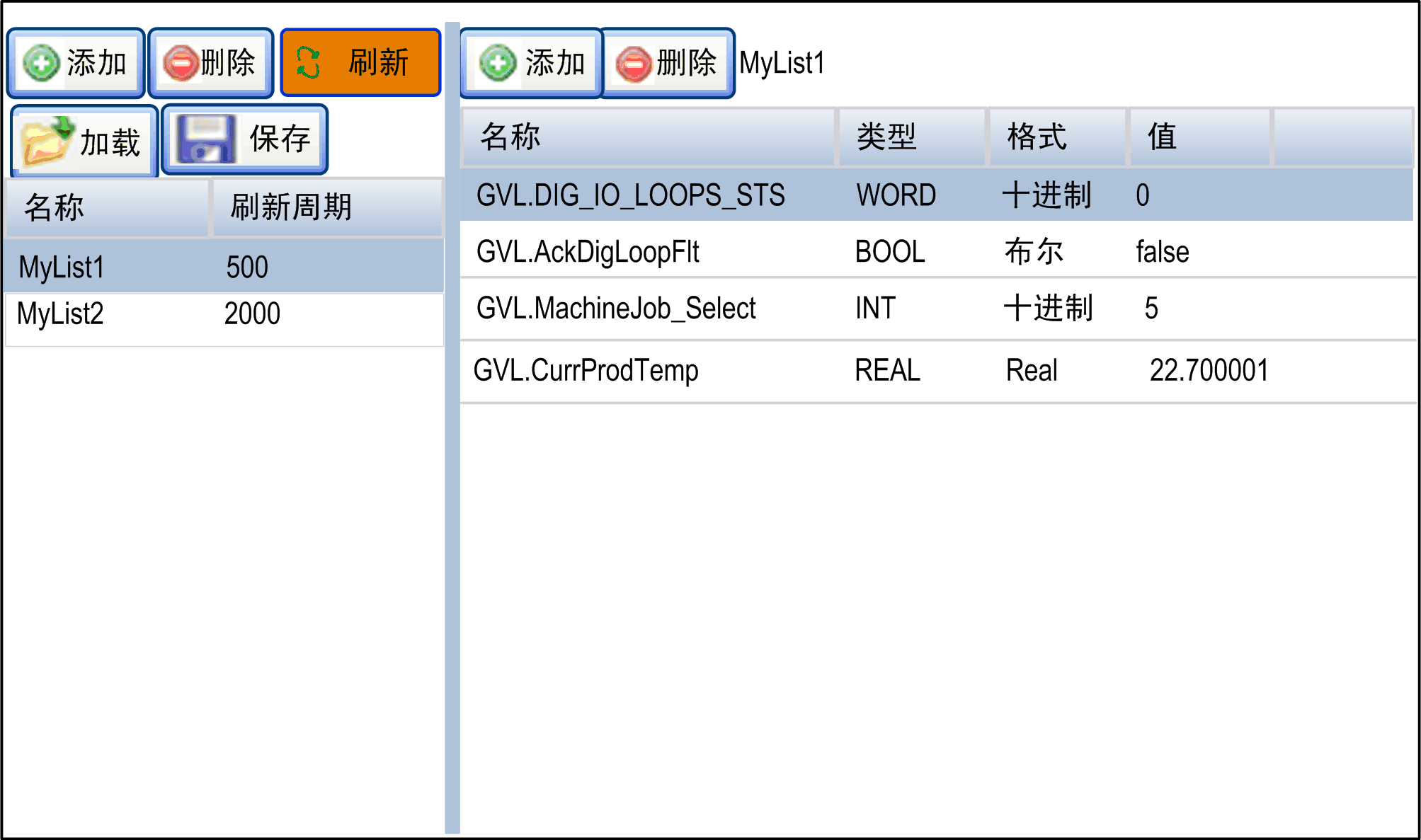

“Data Parameters” 子菜单可让您显示和修改变量值：





注意： IEC 对象（%IW、%M...）不可直接访问。要访问 IEC 对象，您必须先将它们的内容分组到已定位的寄存器中（请参阅重新定位表）。

Monitoring：IO Viewer 子菜单

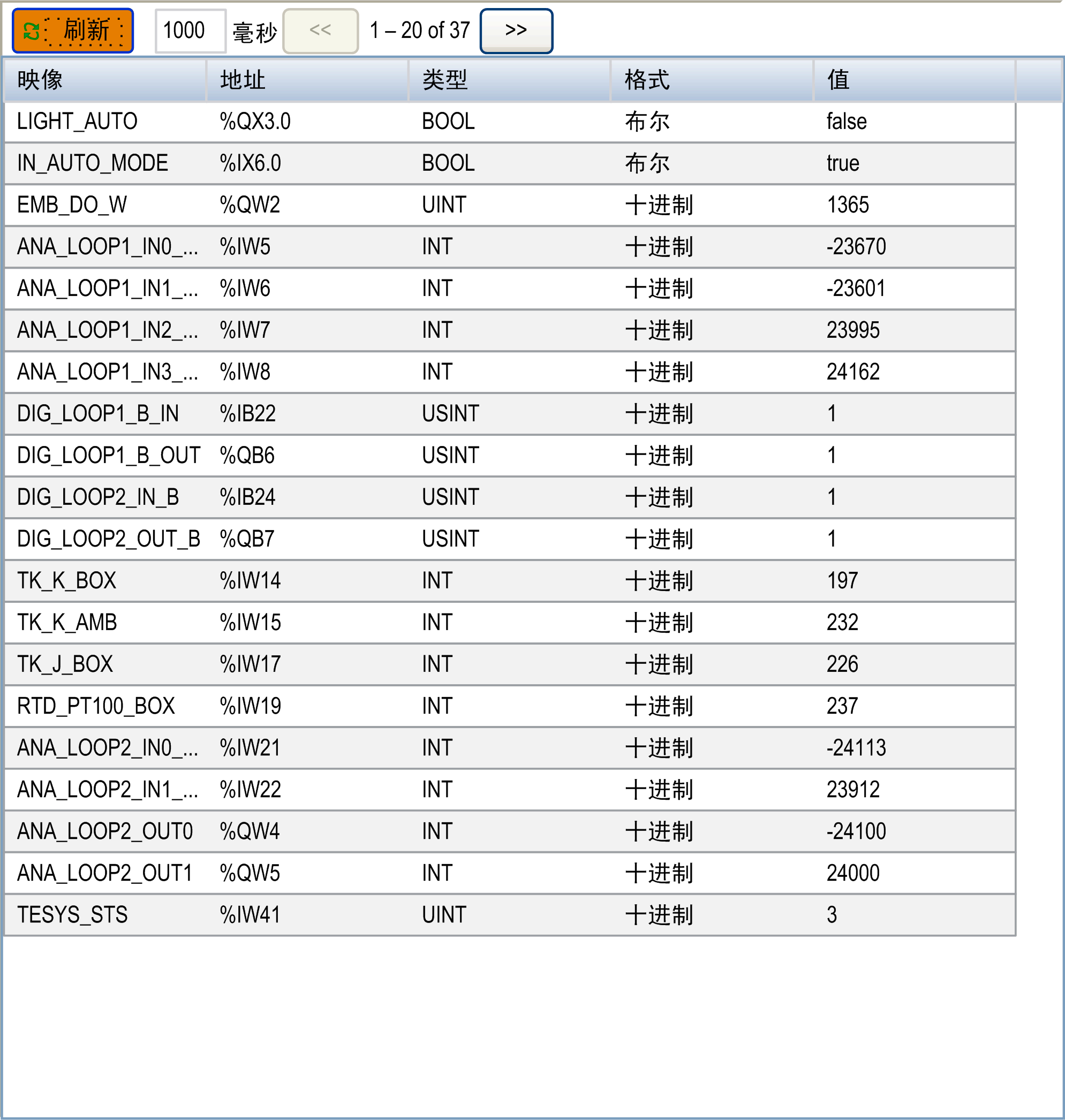

IO Viewer 子菜单会显示当前 I/O 值，您也可以通过该菜单修改当前 I/O 值：





Monitoring:Oscilloscope 子菜单

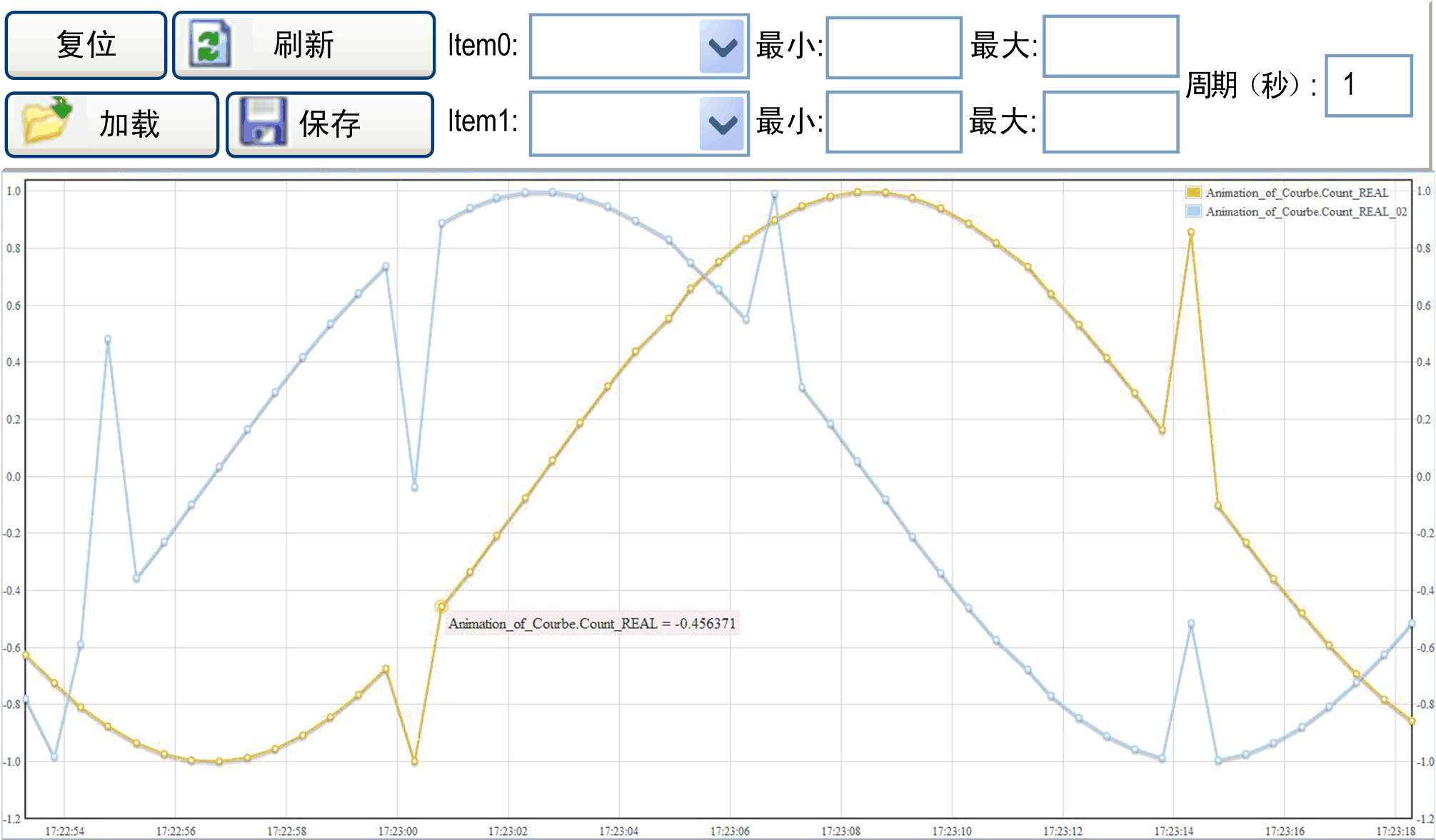

“Oscilloscope” 子菜单可以记录器时间图表的形式显示最多 2 个变量：





Diagnostics：Controller 子菜单

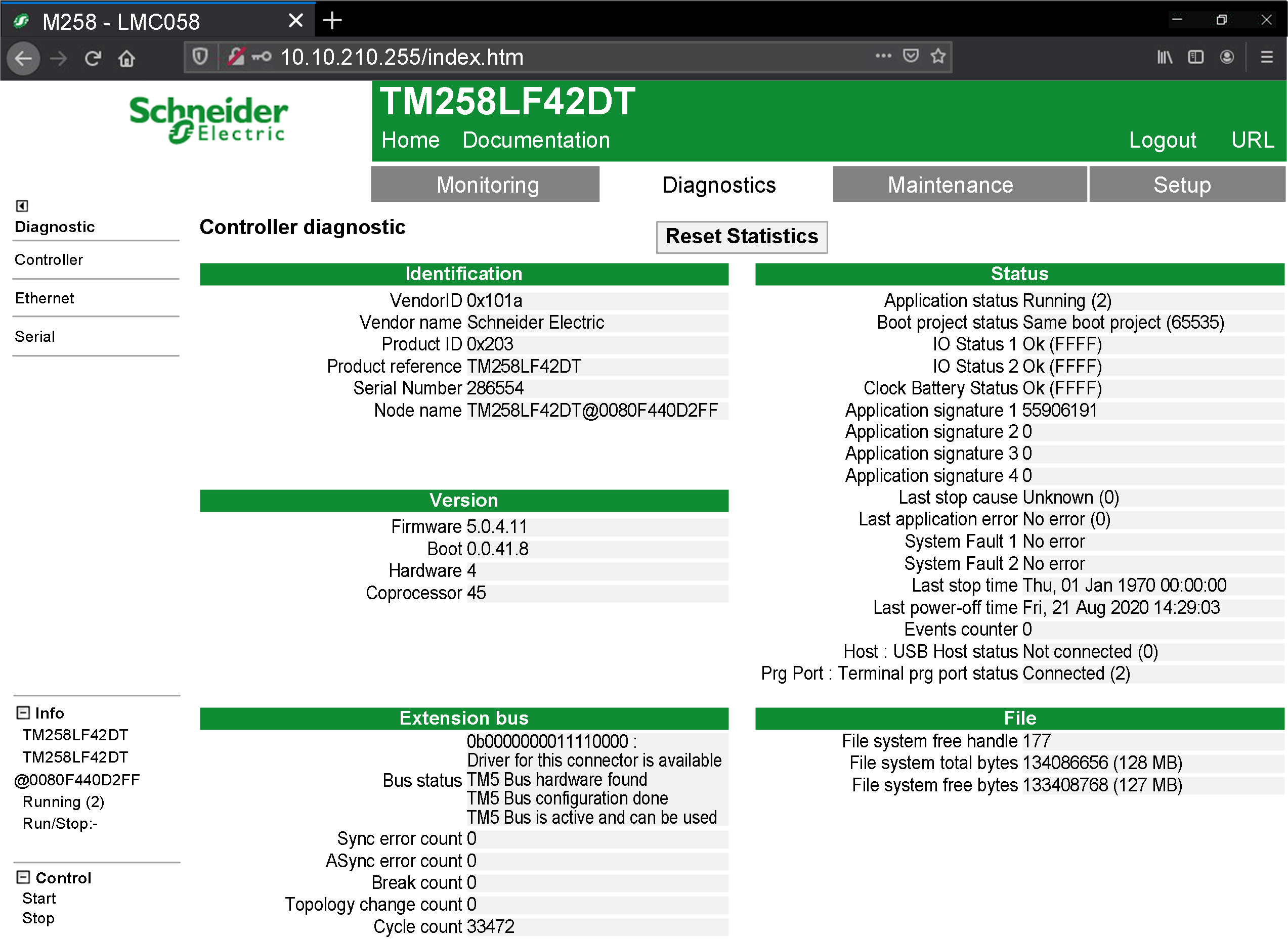

“Controller” 子菜单显示控制器的当前状态信息：





Diagnostics：Ethernet 子菜单

“Ethernet” 子菜单显示以太网通讯信息：





Reset Statistic按钮可将Ethernet statistics设置为 0。

Diagnostics：Serial 子菜单

“Serial” 子菜单显示串行线路通讯信息：





Reset Statistics按钮可将串行连接的统计数据设置为 0。

Diagnostics：Profibus 子菜单

具有 PCI 模块的控制器可使用 Profibus 子菜单。此页显示 Profibus 通讯信息：





Maintenance 页面

通过“Maintenance”页面可以访问控制器闪存的 /usr、/bd0 和 /sys 文件夹：

/usr 或 /bd0 的索引：

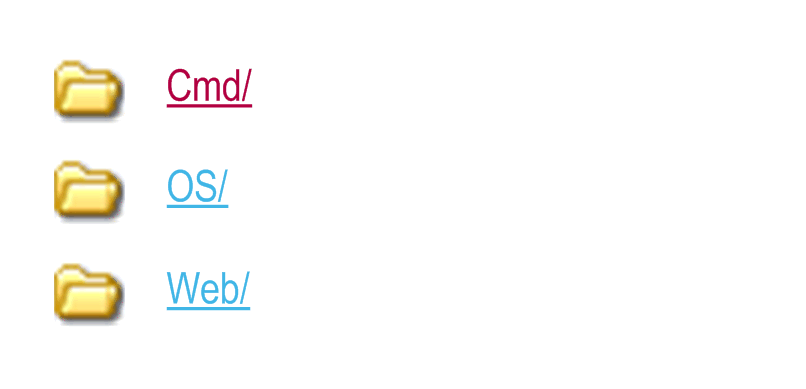

/sys 的索引：





Setup：Post Conf 子菜单

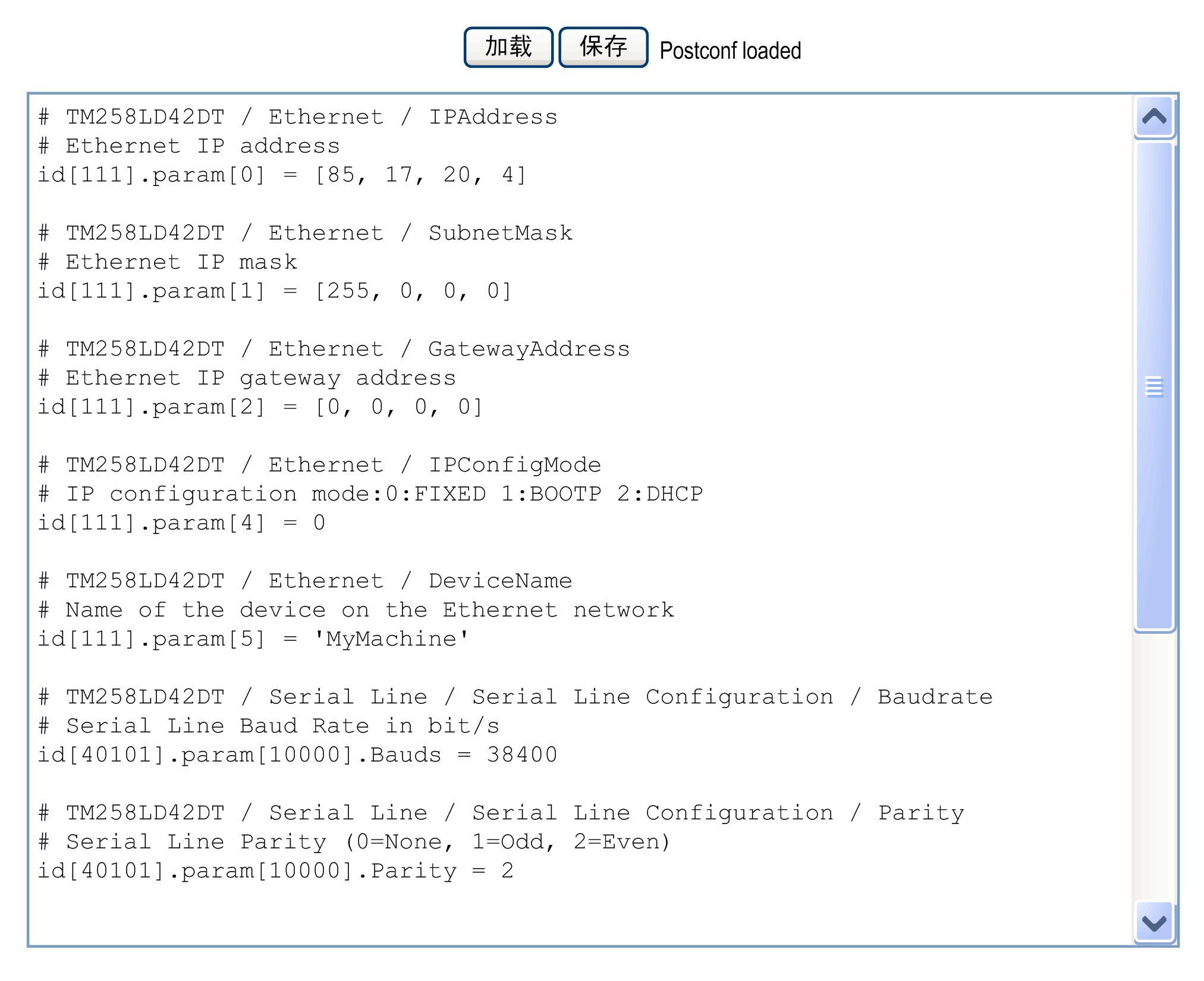

通过Post Conf页面可以更新控制器上保存的 PostConf 文件：





Setup：Ethernet IP configurations File 子菜单

只有在控制器上配置了以太网 IP 服务时才会出现文件树。

/usr 或 /bd0 的索引：







Monitoring：User Management 子菜单

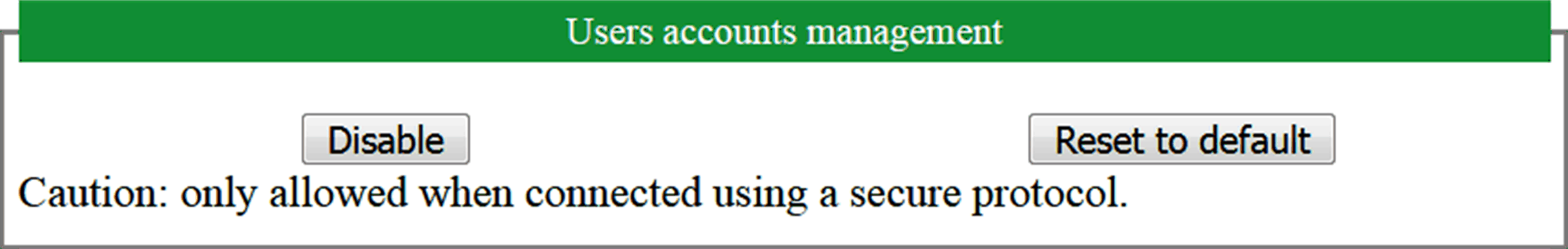

User Management 子菜单显示的屏幕让您能够访问两个不同的操作：

oUser accounts management：

让您能够管理用户帐户管理、删除密码、以及将控制器上的用户帐户恢复至缺省设置。





单击 Disable，删除控制器上的密码。

在所显示的窗口上单击 OK 以进行确认。结果：

o用户在连接到控制器时，不再需要设置和输入密码。

oFTP和 HTTP 连接接受匿名用户连接。

注意： 只有在当前用户拥有管理权限的情况下，Disable按钮才处于活动状态。

单击 Reset to default，将控制器上的用户帐户恢复至缺省设置状态。

在所显示的窗口上单击 OK 以进行确认。

注意： 在设置新密码之前，无法连接到 FTP 和 HTTP。

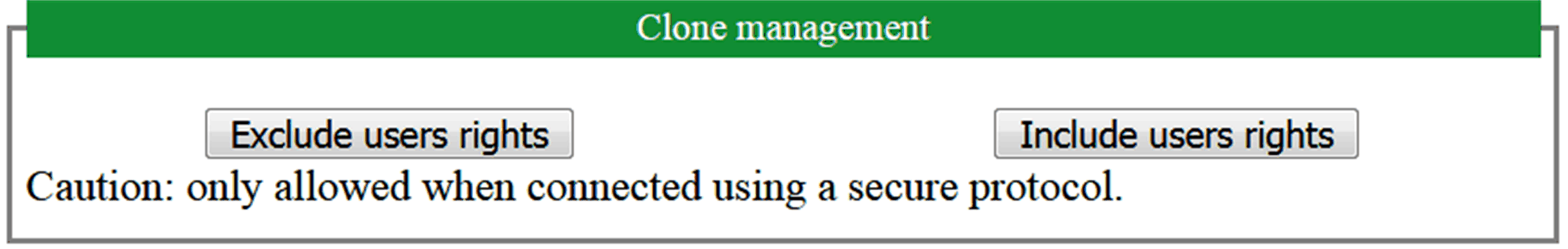

oClone management：

让你能够控制在使用 USB 存储盘克隆控制器时是否将用户权限复制并应用到目标控制器。





单击 Exclude users rights，在克隆控制器时，就不会将用户权限复制到目标控制器。

注意： 缺省不包括用户权限。

单击 Include users rights，在克隆控制器时，就会将用户权限复制到目标控制器。这时会有弹窗提示您确认复制用户权限。单击 OK 以继续。
