要配置 TM5 管理器，请执行以下步骤：

I/O 配置参数：

注意： 有关您系统最大容量的详细信息，请参阅 TM5/TM7 系统计划和安装指南。

总线循环时间

总线循环时间可以配置为 0.5 到 5 毫秒。非常快的循环会缩短处理监控、诊断和非循环命令的空闲时间。

总线循环时间遵循 2 个规则：

o长于配置中任何扩展模块或功能块的最大最短循环时间。

o长到足以与所有模块和功能块进行数据交换。

最短循环时间

模块或块的最短循环时间是该模块或块执行 I/O 管理所需的时间。如果总线循环时间小于此最小值，则模块将无法正常工作。

最短 I/O 更新时间

模块或功能块的最短 I/O 更新时间是模块或功能块在总线上更新 I/O 所需的时间。如果总线循环时间比此最小值短，则将在下一个总线循环时间在总线上更新 I/O。

I/O 管理

在每个任务开始时，任务中使用的输入的 %I 存储器变量通过输入的物理状态进行更新。

在每个任务结束时，将更新对输出使用的 %Q 存储器变量值。

在配置为总线循环任务的任务结束后的下一个总线循环，从 %Q 存储器变量值更新物理输出。

有关总线循环任务的详细信息，请参阅控制器 PLC 设置选项卡。

功耗

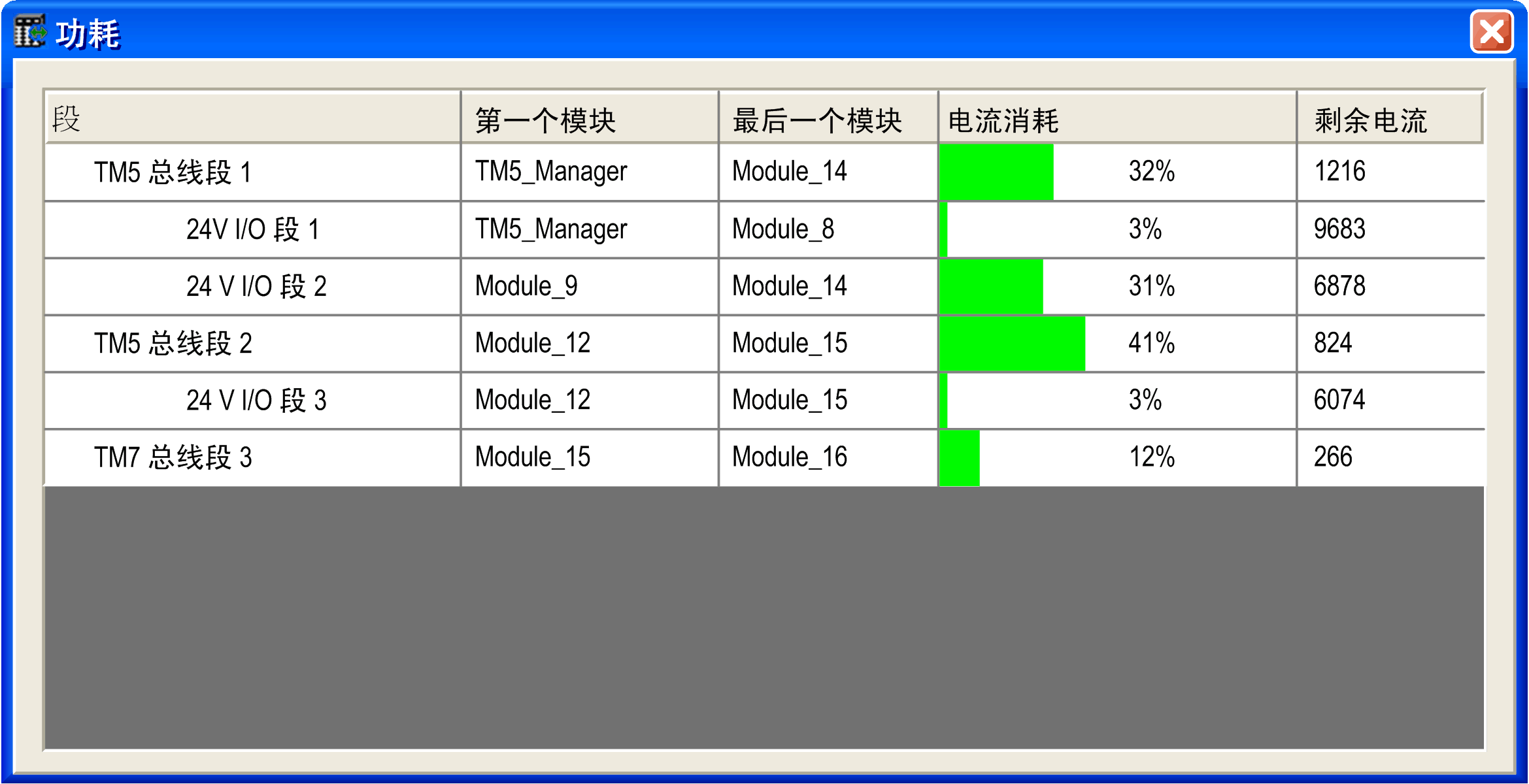

显示扩展模块的估计功耗：





注意： 功耗功能表示的电流消耗数字基于假设值，而不是实际的电流测量值。输出的假设值基于典型负载，但可使用每个模块的 I/O 配置选项卡中的 24 Vdc I/O 段外部电流设置进行调整（请参阅 Modicon TM5 扩展模块配置编程指南）。输入信号的假设基于已知的内部负载，因此无法修改。当需要使用功耗功能来测试电源预算时，实际完整的系统测试和试运行是不可替代的。请参阅 TM5 / TM7 系统规划和安装指南。
