此功能控制诊断 LED APP0 和 APP1。
下图显示了位于前面板显示区的 LED：

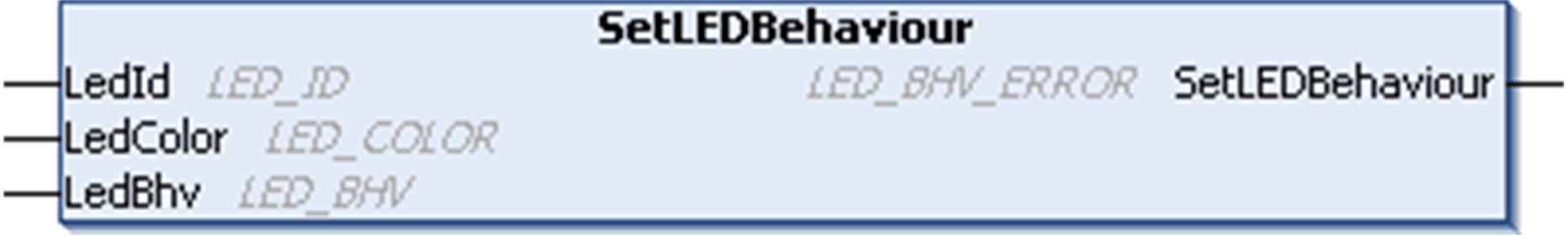

若要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式一章。
下表介绍了输入参数：
下表介绍了输出变量：
|
输出 |
类型 |
注释 |
|---|---|---|
|
SetLEDBehaviour |
如果命令正常执行，则返回 NO_ERROR（十六进制的 00），否则返回所检测到错误的 ID 代码。 |
此示例介绍如何命令 LED APP0 亮起绿色指示灯：
VAR myLEDStatus :LED_BHV_ERROR; myLED :LED_ID := LED_0; myLEDColor :LED_COLOR := LED_GREEN; myLEDMode :LED_BHV := LED_ON; END_VAR
myLEDStatus := SetLedBehaviour(myLED, myLEDColor, myLEDMode);
注意： LED 颜色是单独控制的，并且可以混合，因此在点亮新颜色之前关闭当前的颜色。下表显示 SetLedBehaviour 命令序列以及相关 LED 行为的示例：
|
步 |
LedId |
LedColor |
LedBhv |
绿色闪烁模式 |
红色闪烁模式 |
|---|---|---|---|---|---|
|
1 |
LED_0 |
- |
- |
不亮 |
不亮 |
|
2 |
LED_0 |
LED_GREEN |
LED_ON |
亮起 |
不亮 |
|
3 |
LED_0 |
LED_GREEN |
LED_OFF |
不亮 |
不亮 |
|
4 |
LED_0 |
LED_RED |
LED_ON |
不亮 |
亮起 |
