Modicon M262 Logic/Motion Controller 具有 4 个快速数字量输入。
在控制器正面连接数字量输入。
|
|
|
火灾危险 |
|
仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下表介绍了数字量输入的特性：
|
特性 |
值 |
|
|---|---|---|
|
输入通道数 |
4 (I0...I3) |
|
|
输入类型 |
IEC61131-2 类型 1 |
|
|
逻辑类型 |
漏型 |
|
|
额定电源电压 |
24 Vdc |
|
|
电压限制 |
30 Vdc |
|
|
额定输入电流 |
7.5 mA |
|
|
输入阻抗 |
2.81 kΩ |
|
|
输入限制值 |
状态 1 时的电压 |
> 15 Vdc (15...30 Vdc) |
|
状态 0 时的电压 |
< 5 Vdc (0...5 Vdc) |
|
|
状态 1 时的电流 |
> 3 mA |
|
|
状态 0 时的电流 |
< 1.5 mA |
|
|
输入延迟 |
接通时间 |
< 1 μs + 过滤器延迟 |
|
断开时间 |
< 1 μs + 过滤器延迟 |
|
|
隔离 |
输入通道之间 |
无 |
|
输入与内部逻辑之间 |
550 VAC （持续 1 分钟） |
|
|
输入与输出之间 |
550 VAC （持续 1 分钟） |
|
|
电缆 |
类型 |
屏蔽电缆，包括 COM 信号 |
|
长度 |
最高 10 米（32.8 英尺） |
|
|
连接类型 |
可插拔卡簧端子块 |
|
|
连接器插入/拔出耐久性 |
超过 100 次 |
|
在控制器正面连接数字量输入。

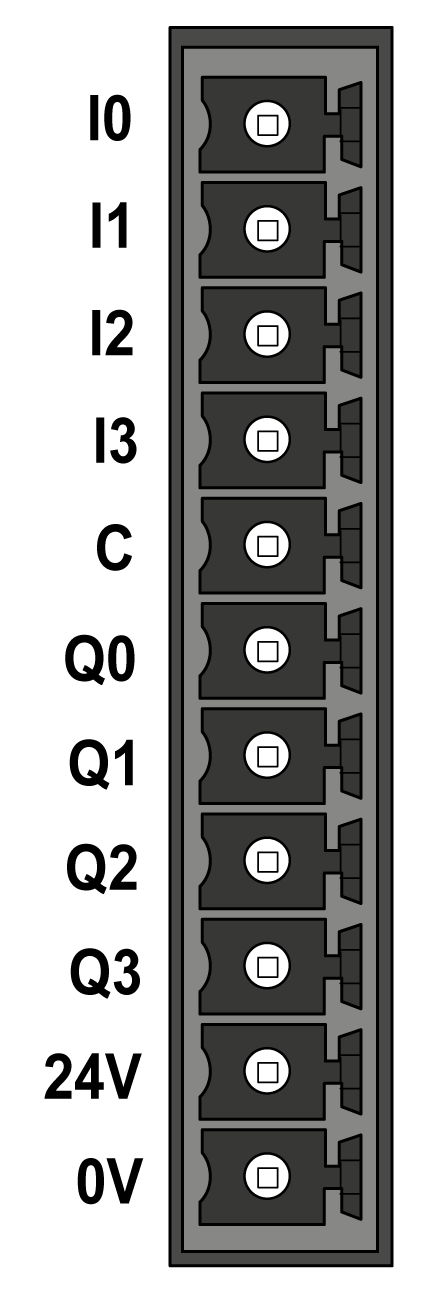

下图显示了连接器的引脚分配：
下表描述了嵌入式 I/O 连接器的引脚分配：
|
引脚 |
标签 |
描述 |
|---|---|---|
|
1 |
I0 |
数字量输入 0 |
|
2 |
I1 |
数字量输入 1 |
|
3 |
I2 |
数字量输入 2 |
|
4 |
I3 |
数字量输入 3 |
|
5 |
C |
输入公共端口 |

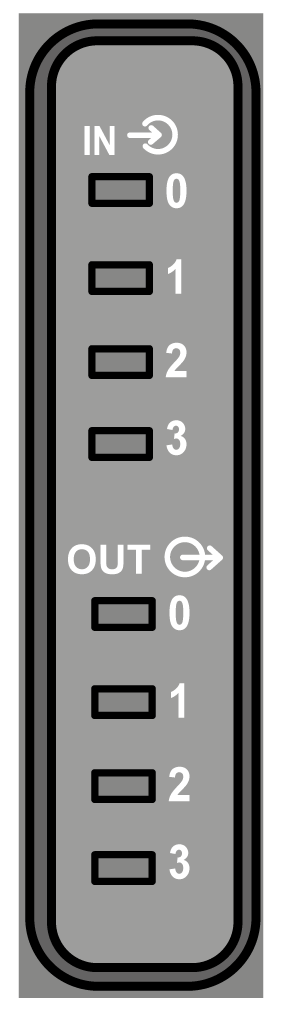

下图显示 I/O 状态 LED：
|
LED 指示灯 |
颜色 |
状态 |
描述 |
|---|---|---|---|
|
0...3 |
绿色 |
开启 |
相应的输入通道已激活 |
|
熄灭 |
相应的输出通道已停用 |
注意： 这些 LED 指示各个输入的逻辑状态。
请参阅接线优化方法。
电磁干扰有可能导致应用程序以意外的方式运行。
|
|
|
意外的设备操作 |
|
o调整对施加在输入处的频率执行的可编程过滤。 o根据要求使用屏蔽电缆，该电缆应使用 TM2XMTGB 接地条连接到功能接地点。 o为输入和输出使用专门的 24 Vdc 电源。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |

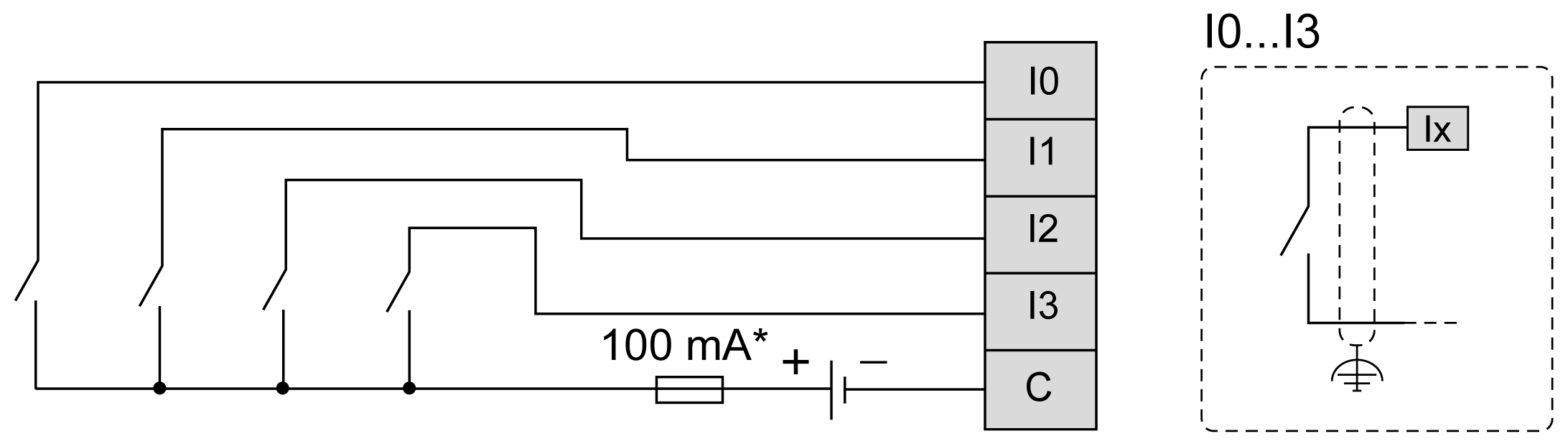

下图显示了快速输入接线图：
* T 型熔断器
