IP 地址配置

简介

可通过以下各种方法将 IP 地址分配到控制器的已添加的以太网接口：

o由 DHCP 服务器基于 Ethernet 接口的网络名称分配地址

o由 BOOTP 服务器基于 Ethernet 接口的 MAC 地址分配地址

o固定 IP 地址

o后配置文件。如果存在后配置文件，则该分配方法优先于其他方法。

IP 地址可以通过以下方式动态更改：

oEcoStruxure Machine Expert 中的通讯设置选项卡

ochangeIPAddress 功能块

注意： 如果尝试的寻址方法不成功，链路便使用衍生自 MAC 地址的缺省 IP 地址启动。

认真管理 IP 地址，因为网络上的每个设备都需要唯一的地址。使多个设备具有相同的 IP 地址会导致网络和相关设备的意外操作。

注意： 确认系统管理员对网络和子网上已分配的 IP 地址进行了记录，并通知系统管理员已执行的任何配置更改。

地址管理

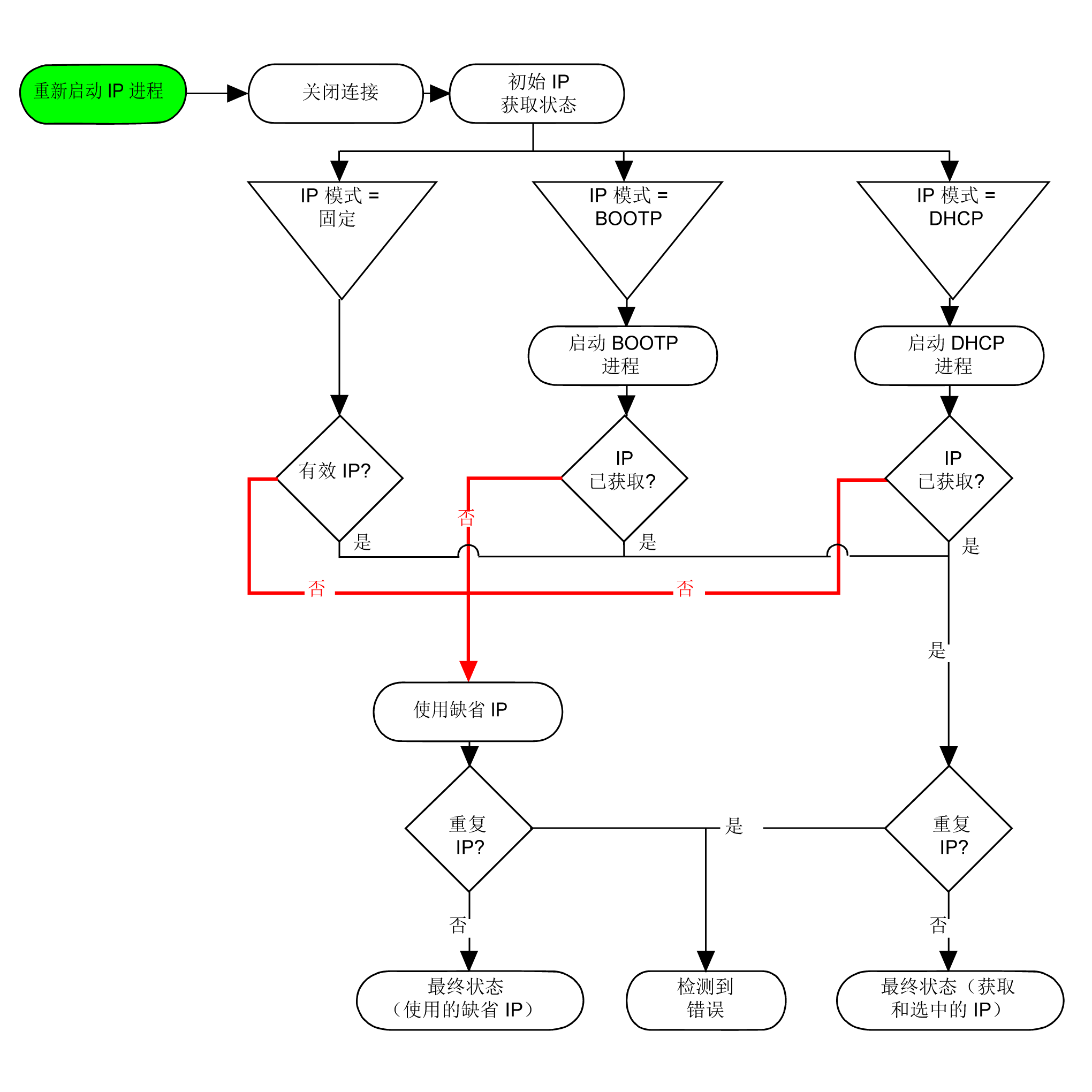

此示意图显示控制器的不同类型的地址系统：





注意： 如果编程为使用 DHCP 或 BOOTP 寻址方法的设备无法联系其相应的服务器，则控制器使用缺省 IP 地址。它会不断重复请求。

在以下情况中，IP 进程会重新启动：

o控制器重新启动

o以太网电缆重新连接

o下载应用程序（如果 IP 参数发生更改）

o在前一次寻址尝试不成功后，检测到 DHCP 或 BOOTP 服务器。

Ethernet Configuration

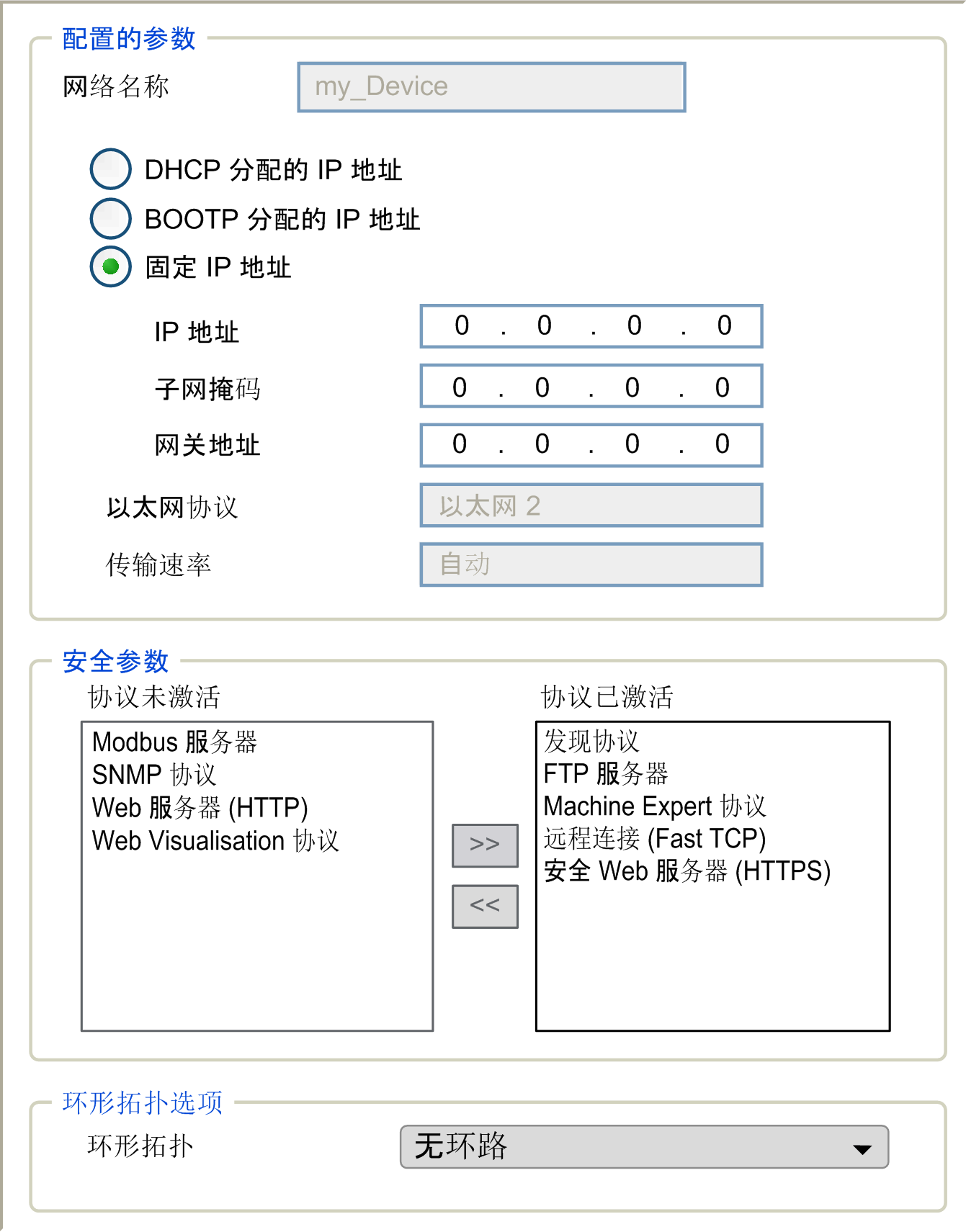

在设备树中，双击 Ethernet_1 或 Ethernet_2



注：    在离线模式下，可以看到两个窗口。它们无法被编辑。在离线模式下，可以看到配置的参数窗口，如果是 Ethernet_2，则看到的则是环形拓扑选项窗口。它们可以被编辑。

下表介绍配置的参数：

缺省 IP 地址

缺省 IP 地址是：

oEthernet_1 为 10.10.x.y.

oEthernet_2 为 10.11.x.y.

在未配置 TM262• 的情况下，TMSES4 会启动并自动获取缺省 IP 地址：

o10.12.x.z（对于第一个模块）

o10.13.x.z（对于第二个模块）

o10.14.x.z（对于第三个模块）

x 表示接口 MAC 地址的第 5 个字节，y 或 z 表示此地址的第 6 个字节。比如，对于 MAC 地址 00:80:F4:4E:02:5D，IP 地址将为 10.12.2.93

注意： 这个 IP 地址不得位于同一个 IP 网络内。

以太网端口的 MAC 地址可从放在控制器前侧的标签上获得。TMSES4 端口的 MAC 地址可从放在控制器左侧的标签上获得。

缺省子网掩码是：

oEthernet_1 为 255.255.0.0

oEthernet_2 为 255.255.0.0

注意： MAC 地址以十六进制格式编写，IP 地址则采用十进制格式。请将 MAC 地址转换成十进制格式。

转换示例：

禁止的 IP 地址

禁止使用 USB 网络地址 (192.168.200.0) 和 TMS 网络地址 (192.168.2.0)。

子网掩码

子网掩码的作用是在同一个网络地址下为多个物理网络编址。掩码用于划分子网地址和主机 ID 的设备地址。

获取子网地址的方法是：保留 IP 地址中与包含 1 的掩码的位置相对应的位，然后用 0 替换其他位。

反之，获取主机设备子网地址的方法是：保留 IP 地址中与包含 0 的掩码的位置相对应的位，然后用 1 替换其他位。

子网地址的示例：

注意： 如果没有网关，设备只能在其子网中进行通讯。

网关地址

网关可将消息路由到不在当前网络中的设备。

如果没有网关，则网关地址为 0.0.0.0。

必须在 Ethernet_1 接口上定义网关地址。发往未知网络的通讯流通过这个接口来发送。

安全参数

下表介绍了不同的安全参数：

环路拓扑选项

此参数仅在 Ethernet_2 网络上可用。

下表描述了环路拓扑选项：

环路拓扑中的每个设备都必须支持 RSTP 协议。

环路拓扑中最多可以配置 40 个设备。
