将 Modicon M262 Logic/Motion Controller 连接到 PC

将控制器连接到 PC

概述

要传输、运行和监视应用程序，可以使用 USB 电缆或以太网接口将控制器连接到已安装 EcoStruxure Machine Expert 的计算机。

注意

设备无法操作

务必先将通讯电缆连接到 PC 之后再连接到控制器。

不遵循上述说明可能导致设备损坏。

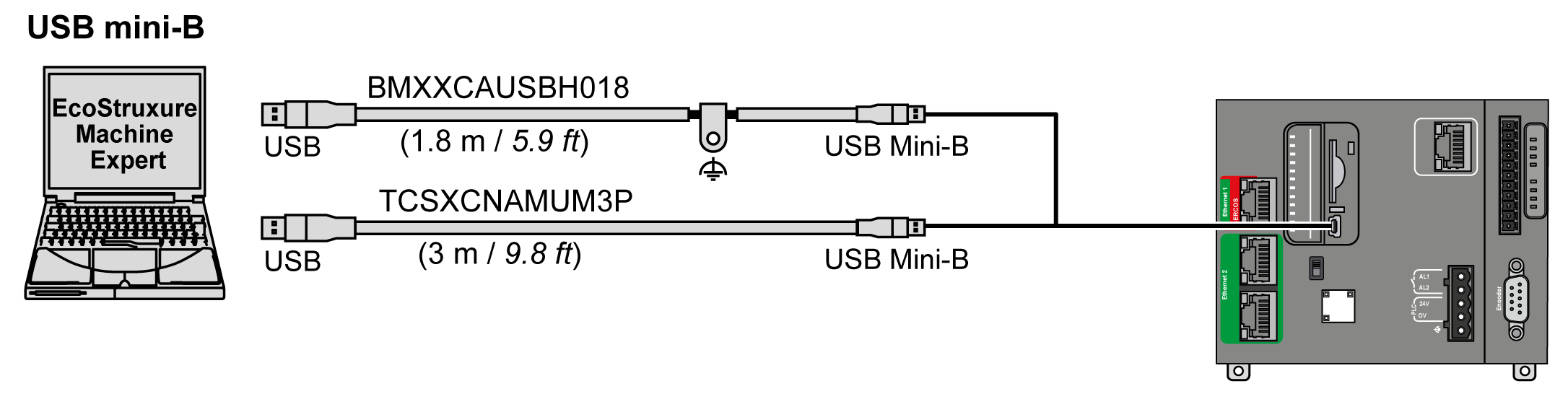

USB Mini-B 端口连接

TCSXCNAMUM3P：此 USB 电缆适用于持续时间较短的连接，如快速更新或检索数据值。

BMXXCAUSBH018：接地并屏蔽后，此 USB 电缆适用于持续时间较长的连接。

注意：每次只能将 1 台控制器或与 EcoStruxure Machine Expert 关联的任何其他设备及其组件连接到 PC。

USB Mini-B 端口是编程端口，可以通过EcoStruxure Machine Expert软件连接到带 USB 主机端口的 PC。使用典型的 USB 电缆时，此连接适合用于程序的快速更新或持续时间较短的连接，以执行维护和检查数据值。如果不使用帮助把电磁干扰的影响降到最低的专门电缆，则此连接不适合长时间连接（如调试或监控）。

警告

意外的设备操作或设备无法操作

o必须使用 USB 屏蔽电缆（如 BMX XCAUSBH0），稳固连接至系统的功能性接地 (FE) 以进行长期连接。

o不要使用 USB 连接同时连接多个控制器或总线耦合器。

o只有在确定工作区域是无危险区域的情况下，才能使用 USB 端口（若配有）。

不遵循上述说明可能导致人员伤亡或设备损坏。

首先应将通讯电缆连接到 PC，以最大程度减少影响控制器的静电释放可能性。

要将 USB 电缆连接到控制器，请执行以下操作：

步骤	操作
1	1a 如果使用电缆 BMXXCAUSBH018 或其他具有接地屏蔽连接的电缆建立长期连接，请确保在将电缆连接到控制器和 PC 之前，将屏蔽连接器牢固地连接到系统的功能性接地 (FE) 或保护性接地 (PE)。 1b 如果使用电缆 TCSXCNAMUM3P 或其他非接地 USB 电缆建立短期连接，请继续执行步骤 2。
2	将 USB 电缆连接到计算机。
3	打开带铰链的入口盖。
4	将 USB 电缆的 Mini 连接器连接到控制器 USB 连接器。

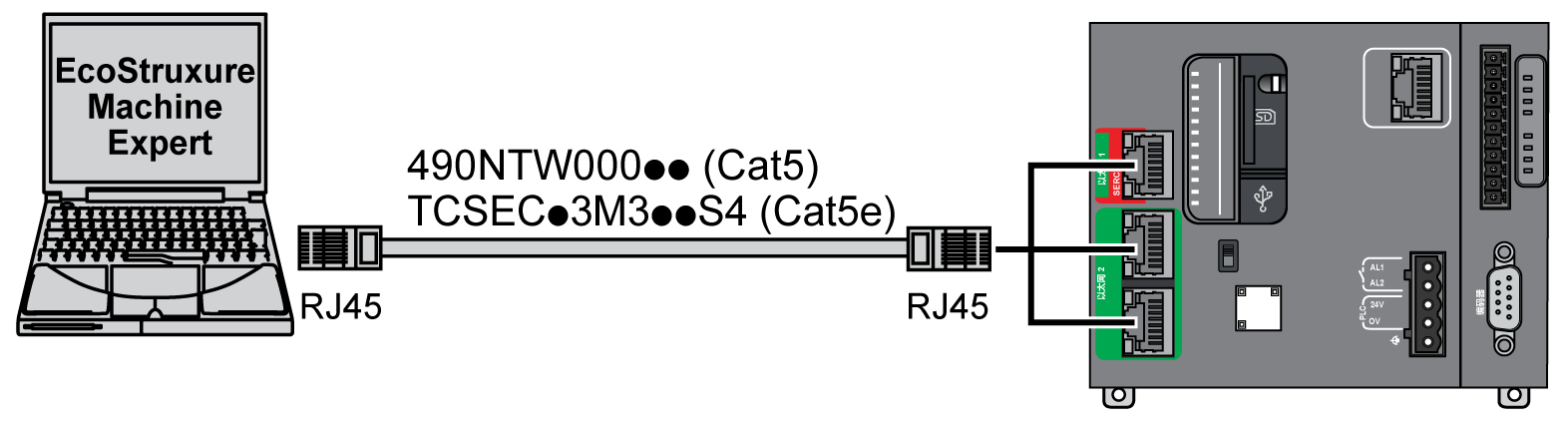

以太网端口连接

也可以使用以太网电缆将控制器连接到 PC。

要将控制器连接到 PC，请执行下列操作：

步骤	操作
1	将以太网电缆连接到 PC。
2	将以太网电缆连接到控制器上的任意一个以太网 2 端口。
