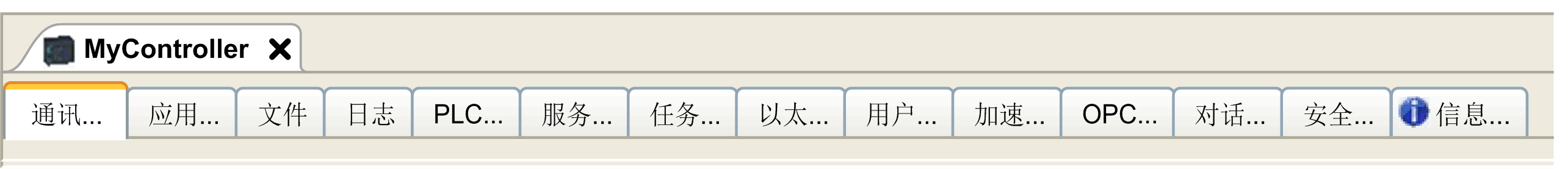

要打开设备编辑器，请双击设备树中的 MyController：
|
选项卡 |
描述 |
限制 |
|---|---|---|
|
管理 PC 与控制器之间的连接。 o帮助您找到网络中的控制器， o显示可用控制器列表，以便您可以连接到所选控制器并管理控制器中的应用程序， o帮助您从设备编辑器中以物理方式识别控制器， o帮助您更改控制器的通讯设置。 基于通讯设置，通过 NetManage 或通过“活动路径”检测控制器列表。要访问通讯设置，请单击菜单栏中的项目 > 项目设置...。有关详细信息，请参阅 EcoStruxure Machine Expert 编程指南（通讯设置）。 |
– |
|
|
应用程序 |
显示正在控制器上运行的应用程序，并可从控制器中删除应用程序。如果状态为空，则删除启动应用程序。 |
仅在线模式 |
|
PC 与控制器之间的文件管理。 通过此选项卡一次只能看到一个 Logic Controller 磁盘。此选项卡显示控制器的内部闪存的 /usr 目录的内容。 |
仅在线模式 |
|
|
日志 |
查看控制器日志文件。 |
仅在线模式 |
|
以下项目的配置： o启动模式选项 o处于停止模式时的 I/O 行为 o总线循环选项 |
– |
|
|
日期和时间设置、版本。 |
仅在线模式 |
|
|
任务显示 |
显示 I/O 及其分配给任务情况的列表。 |
仅在编译后 |
|
Ethernet_1 和 Ethernet_2 选项卡中包含 Ethernet 连接的汇总。 IP 路由选项卡让您能够通过 IP 转发选项配置路由和交叉网络透明性。 以太网资源选项卡让您能够计算所配置的连接数和通道数。 |
– |
|
|
用户和组 |
为支持在线用户管理的设备提供用户和组选项卡。它可以设置用户和访问权限组并向他们分配访问权限，以便控制在线模式下对 EcoStruxure Machine Expert 项目和设备的访问。 有关详细信息，请参阅 EcoStruxure Machine Expert - 编程指南。 |
– |
|
访问权限选项卡让您能够定义设备用户的设备访问权限。 有关详细信息，请参阅 EcoStruxure Machine Expert - 编程指南。 |
– |
|
|
OPC UA 服务器配置 |
显示 OPC UA 服务器配置窗口 |
– |
|
诊断表 |
显示控制器的数据。自诊断数据可以使用语法 NameOfControllerInDeviceTree.NameofParameter 来访问。示例：MyController.SA_NbPowerOn。 |
仅在线模式 |
|
信息 |
显示与设备有关的一般信息（名称、描述、供应商、版本、图像）。 |
– |
