现场总线与调试 PC 接线

调试 PC 的接线

步骤	操作
1	将以太网电缆连接到调试 PC 的网络适配器以及 Logic/Motion Controller 的其中一个 Ethernet 2 端口。在设备上，这些端口标有 CN2 和 CN3。

Sercos 总线的接线

注意： Sercos 总线只能用在单线路架构中。

Sercos 总线的以下接线涉及本指南中所述的示例项目。Sercos 从站也可以按别的顺序连接。

步骤	操作

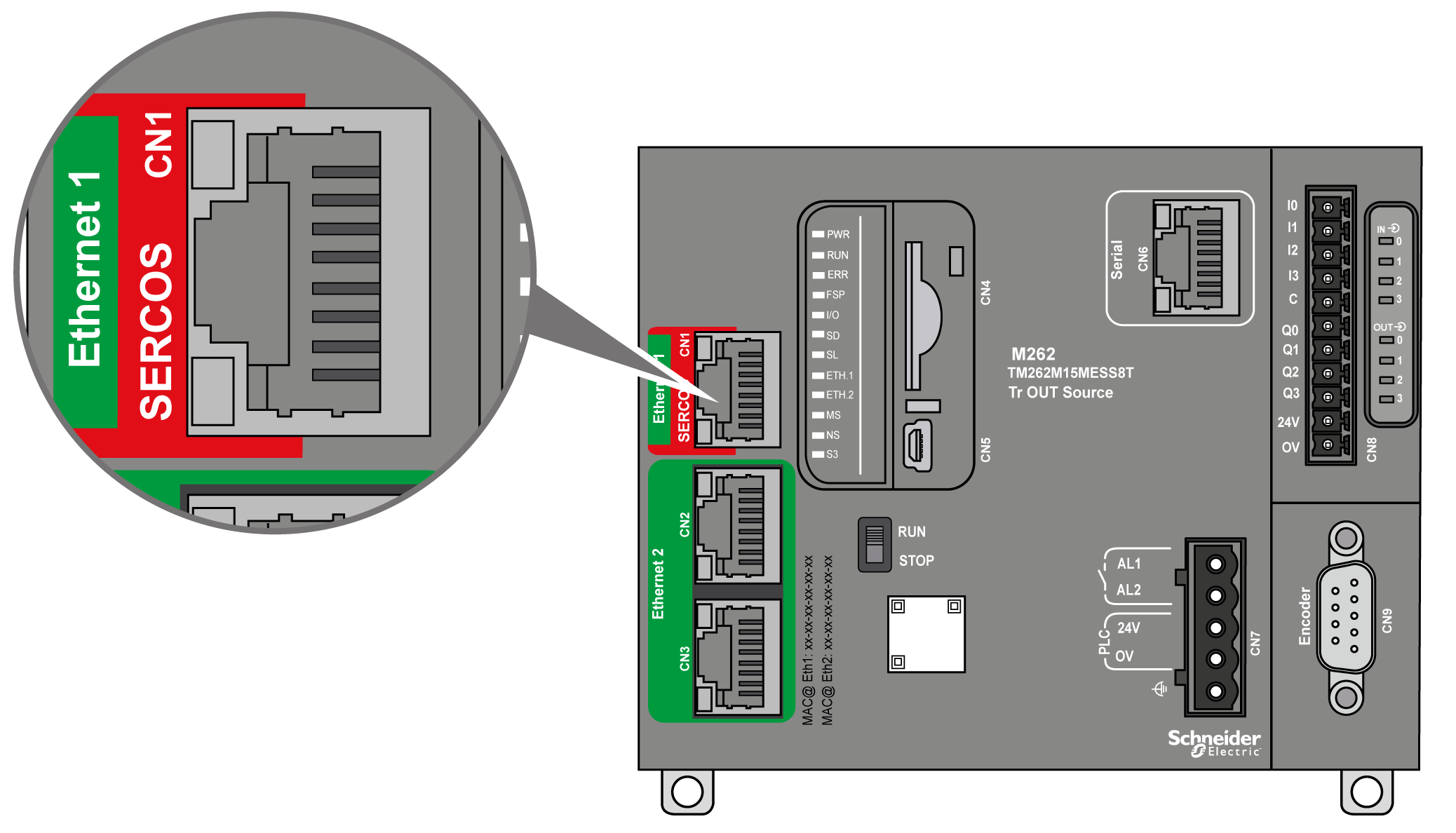

1	将 Sercos 电缆连接到 Logic/Motion Controller 的 Ethernet 1 端口。在设备上，此端口标有 SERCOS CN1。
2	在 SLC 上，将此电缆连接到任意 Sercos III RJ45 端口。
3	通过将另一条电缆连接到 Sercos 的空闲 Sercos III RJ45 端口来继续连接 SLC，并将其连接到 TM5NS31 总线耦合器的任意 Sercos 端口。
4	如有需要，继续将 Sercos 总线连接到 TM5NS31 总线耦合器或者任何其他所使用的 Sercos 从站（驱动器等）。

TM5NS31 总线耦合器自动检测所连接的 TM5/TM7 I/O 设备，并创建给定硬件配置的相应本地过程映像。因此就不需要其他信号接线。
