一般参数

简介

本主题以 READ_VAR 功能块为示例，介绍对控制器通讯功能的管理和操作。（PLCopen 标准定义功能块的规则。）

注意：这些参数是所有 PLCCommunication 功能块（除 ADDM 外）所共有的。

图形表示形式

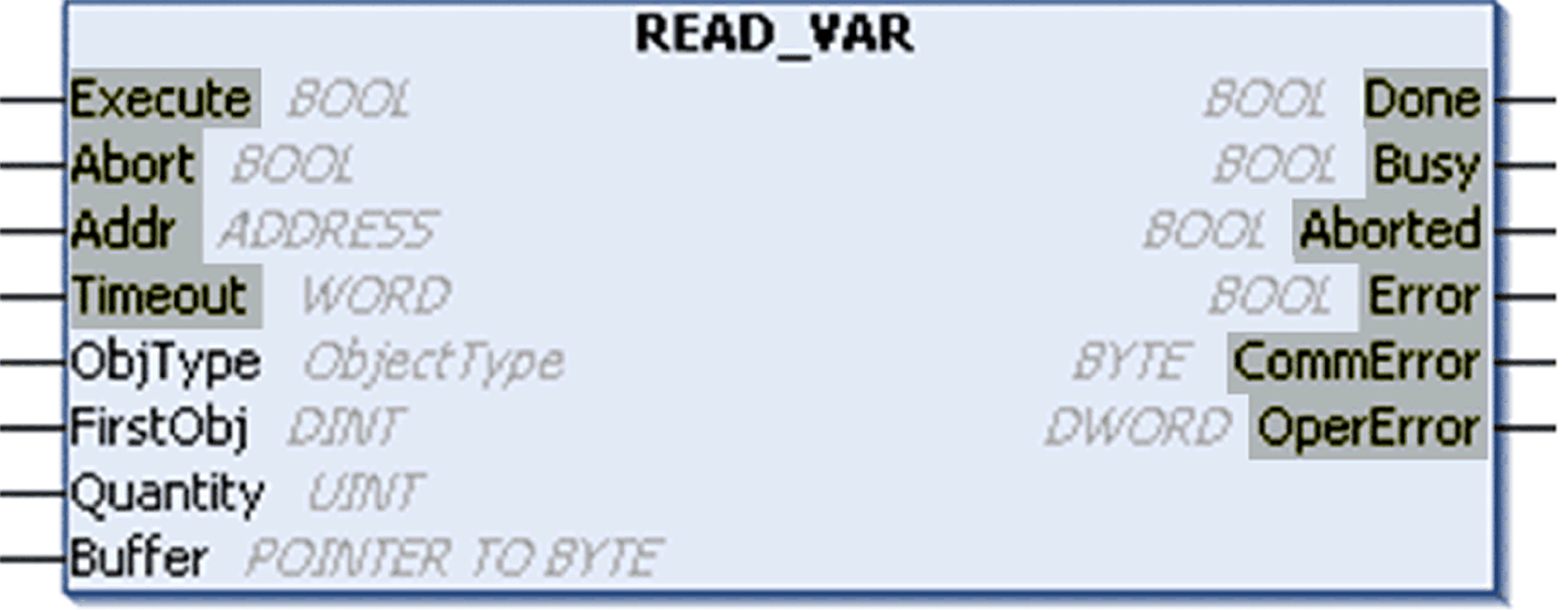

此图中突出显示了 PLCCommunication 库中所有功能块共有的参数：

公共参数

这些参数由 PLCCommunication 库中的多个功能块共享。

输入	类型	注释
Execute	BOOL	此功能在此输入的上升沿上执行。注：当 xExecute 在冷复位或热复位后的第一个运行模式任务循环中设置为 TRUE 时，不会检测到上升沿。
Abort	BOOL	中止上升沿上正在执行的操作
Addr	ADDRESS	目标外部设备的地址（可以是 ADDM 功能块的输出）
Timeout	WORD	交换超时为 100 毫秒的倍数（0 表示无限）注意： HMI SCU 的 Timeout time 固定在 @1 秒，并且无法为 Modbus 通讯功能块设置它。
注：一个功能块操作可能需要多个交换。超时会应用于控制器与调制解调器之间的每次交换，所以功能块的总持续时间可能会超过超时时间。

输出	类型	注释
Done	BOOL	功能成功完成后，Done 设置为 TRUE。
Busy	BOOL	如果功能正在执行，Busy 设置为 TRUE。
Aborted	BOOL	使用 Abort 输入中止功能后，Aborted 设置为 TRUE。功能中止后，CommError 包含代码 Canceled - 16#02（由用户请求停止交换）。
Error	BOOL	当功能由于检测到错误而停止时，Error 设置为 TRUE。检测到错误时，CommError 和 OperError 包含有关检测到的错误的信息。
CommError	BYTE	CommError 包含通讯错误代码。
OperError	DWORD	OperError 包含操作错误代码。

注意：

Busy 输出复位为 0 后，以下 3 个输出中的一个（且仅有一个）立刻设置为 1：

oDone

oError

oAborted

功能块需要上升沿才能进行初始化。功能块需要先看到 Execute 输入为 False，然后才能检测后续的上升沿。

警告

意外的设备操作

请务必首先通过将功能块的 Execute 输入设为 FALSE 来调用功能块，这样它便会检测后续的上升沿。

不遵循上述说明可能导致人员伤亡或设备损坏。

功能执行

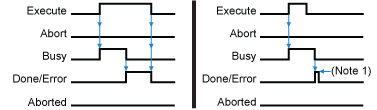

功能在 Execute 输入的上升沿启动。Busy 输出随后设置为 TRUE。此图显示操作自动完成时（无论是否检测到错误）功能块的行为：

注 1：仅当 Execute 在操作结束后复位为 FALSE 后，Done 或 Error 位才会在任务循环期间设置为 TRUE。

功能中止

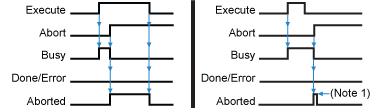

此图显示由应用程序中止的功能。Abort 输入的上升沿取消正在执行的功能。在这种情况下，中止的输出会设置为 1，并且 CommError 包含代码 Canceled - 16#02（由用户请求停止交换）：

注 1：只有 Execute 在发生中止请求后复位为 FALSE，Abort 位才会在任务循环期间设置为 TRUE。
