使用预集束的电缆有助于将布线错误最小化。参见配件与备件一章。
原装附件具有以下特性：
|
特性 |
值适用于 VW3ED143 |
|---|---|
|
电缆包皮，绝缘 |
绿色（类似于 RAL 6018） |
|
（屏蔽的）触点数 |
(4 x 1.5 mm2 + (2 x 0.75 mm2) + (2 x AWG24)) |
|
电机侧插头 |
8 针圆形 M23 |
|
驱动器侧插头 |
预组装供 LXM62DU60、LXM62DD15、LXM62DD27 和 LXM62DD45 使用 |
|
配套电机 |
SH3070、SH3100 |
|
电缆直径 |
11.7 mm ± 0.3 mm (0.46 in ± 0.1 in) |
|
固定安装方式下的最小弯曲半径 |
电缆直径的 5 倍 |
|
活动安装方式下的最小弯曲半径 |
电缆直径的 7.5 倍 |
|
额定电压 电机相位 抱闸 编码器 |
1000 V 1000 V 30 V |
|
最大长度(1) |
75 m (246 ft) |
|
存储和运输期间的允许温度范围 |
-25...80 °C (-13...176 °F) |
|
工作期间的允许温度范围 |
-20...80 °C (-4...176 °F) |
|
证书 / 合规声明 |
CE |
|
(1) 包括电缆延长线。最多两条电缆延长线。 |
|
|
特性 |
值适用于 VW3EF143 |
|---|---|
|
电缆包皮，绝缘 |
绿色（类似于 RAL 6018） |
|
（屏蔽的）触点数 |
(4 x 1.5 mm2 + (2 x 0.75 mm2) + (2 x AWG24)) |
|
插头 |
8 针圆形 M23 |
|
电缆直径 |
11.7 mm ± 0.3 mm (0.46 in ± 0.1 in) |
|
固定安装方式下的最小弯曲半径 |
电缆直径的 5 倍 |
|
活动安装方式下的最小弯曲半径 |
电缆直径的 7.5 倍 |
|
额定电压 电机相位 抱闸 编码器 |
1000 V 1000 V 30 V |
|
存储和运输期间的允许温度范围 |
-25...80 °C (-13...176 °F) |
|
工作期间的允许温度范围 |
-20...80 °C (-4...176 °F) |
|
证书 / 合规声明 |
CE |
|

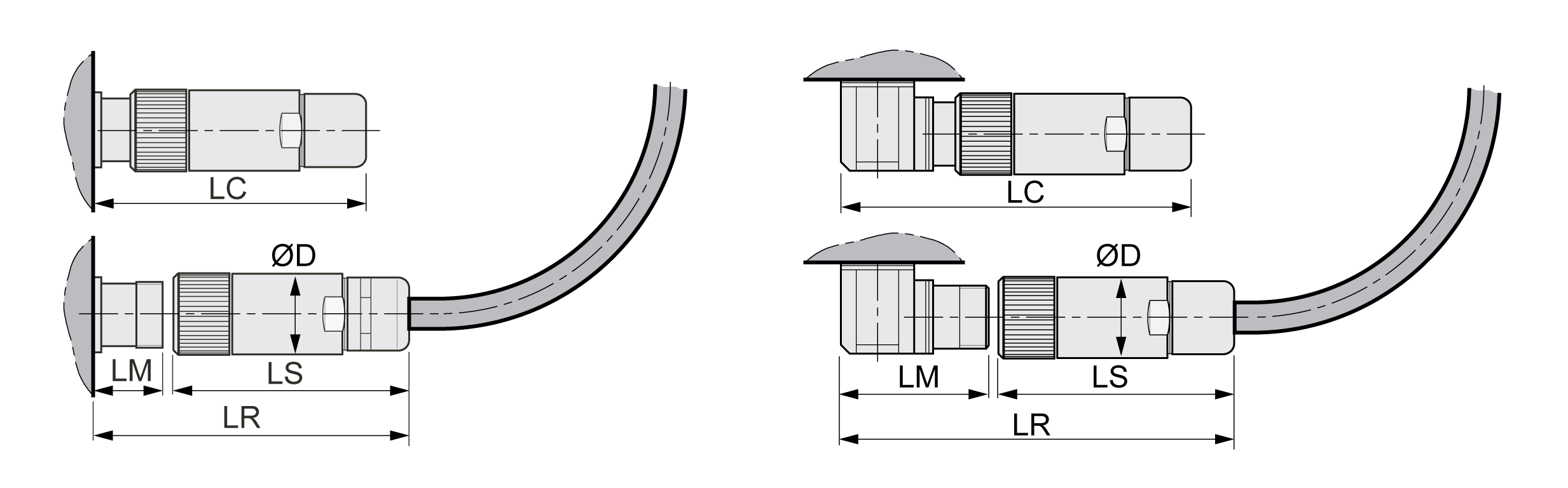

直型插头 |
弯型插头 |
|
|
|
尺寸 |
单位 |
值 |
|
|---|---|---|---|
|
M23 直型 |
M23 弯型 |
||
|
D |
mm (in) |
28.0 (1.10) |
28.0 (1.10) |
|
LS |
mm (in) |
78.0 (3.07) |
78.0 (3.07) |
|
LR |
mm (in) |
111.8 (4.40) |
133.3 (5.25) |
|
LC |
mm (in) |
80.5 (3.17) |
102.0 (4.02) |
|
LM |
mm (in) |
33.8 (1.33) |
55.3 (2.18) |
