连接 TM2DDI32DK 模块

简介

TM2DDI32DK 是一种 32 通道、24 Vdc 输入模块。

该模块配有 HE10 连接器，用于连接输入与电源。

接线规则

请参阅接线要求。

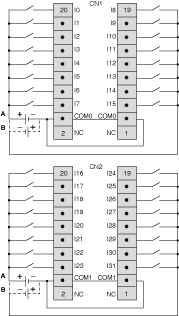

TM2DDI32DK 接线图

下图显示输入模块与传感器的连接情况。





oCOM0 端子在内部连接在一起。

oCOM1 端子在内部连接在一起。

oCOM0 和 COM1 端子未在内部连接在一起。

o漏极输入接线和源极输入接线均受支持

oA 为漏极接线（正逻辑）。

oB 为源极接线（负逻辑）。
