此扩展模块是带有一个 HE10 连接器的 16 点晶体管源极输出模块。
有关详细的硬件信息，请参阅 TM2DDO16TK。

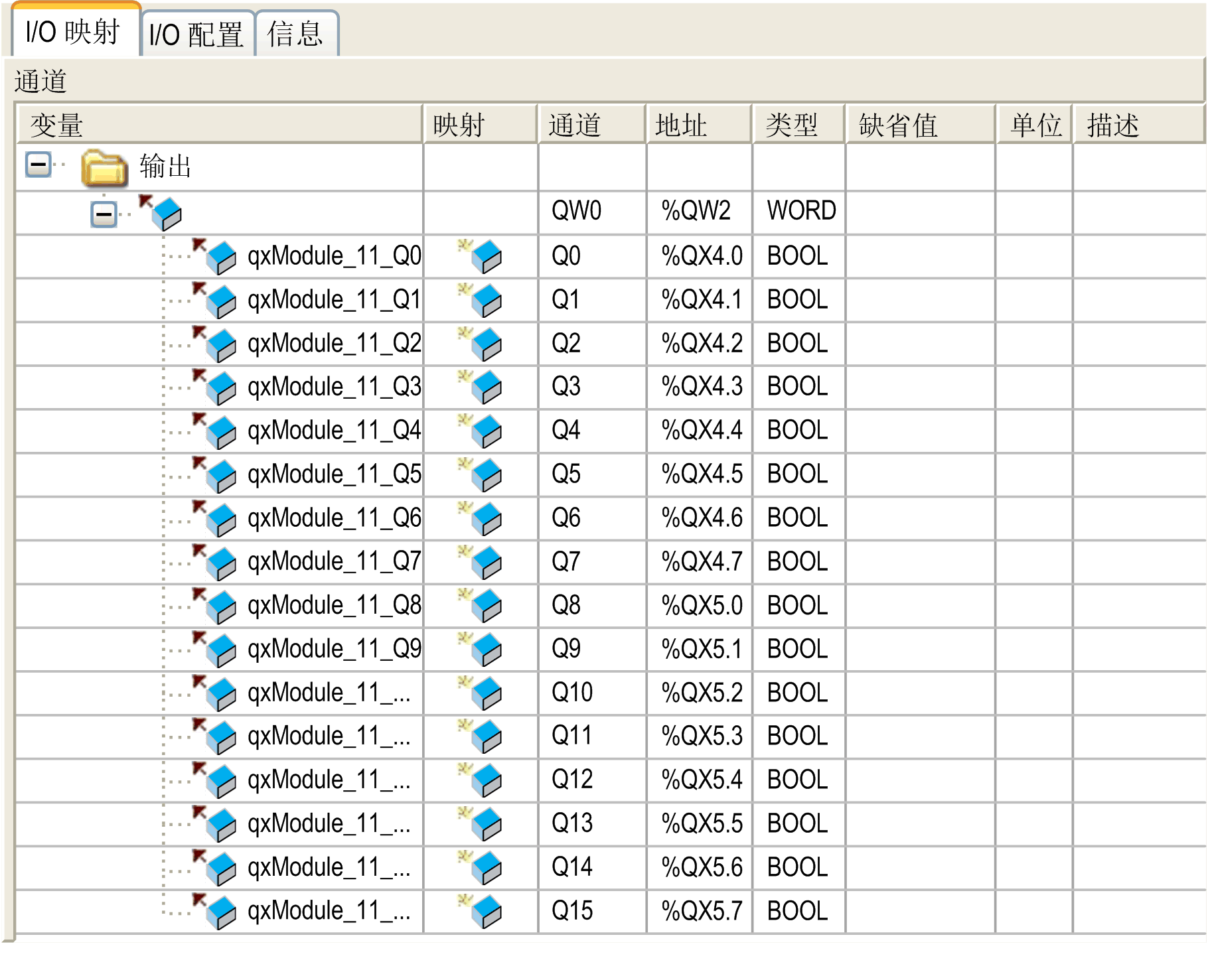

下表标识了每个输出的地址及通道名称。
|
通道 |
类型 |
缺省值 |
描述 |
|---|---|---|---|
|
QW0 |
WORD |
- |
所有输出的命令字节 |
|
Q0 |
BOOL |
- TRUE FALSE |
输出 0 的命令位 |
|
... |
... |
||
|
Q15 |
输出 15 的命令位 |
有关详细的一般描述，请参阅“I/O 映射”选项卡描述。

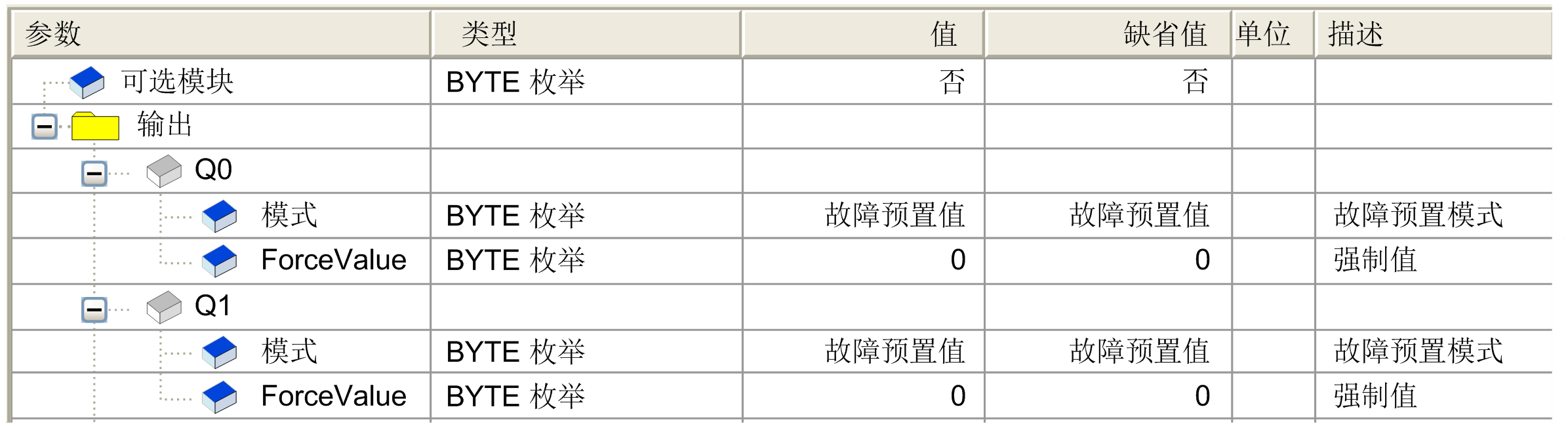

此选项卡让您能够将模块配置为可选模块：
如果该模块连接到分布式设备，您可以配置回退行为。
