此扩展模块是带有一个端子块的 4 点输入/4 点输出模块。
有关详细的硬件信息，请参阅 TM2DMM8DRT。

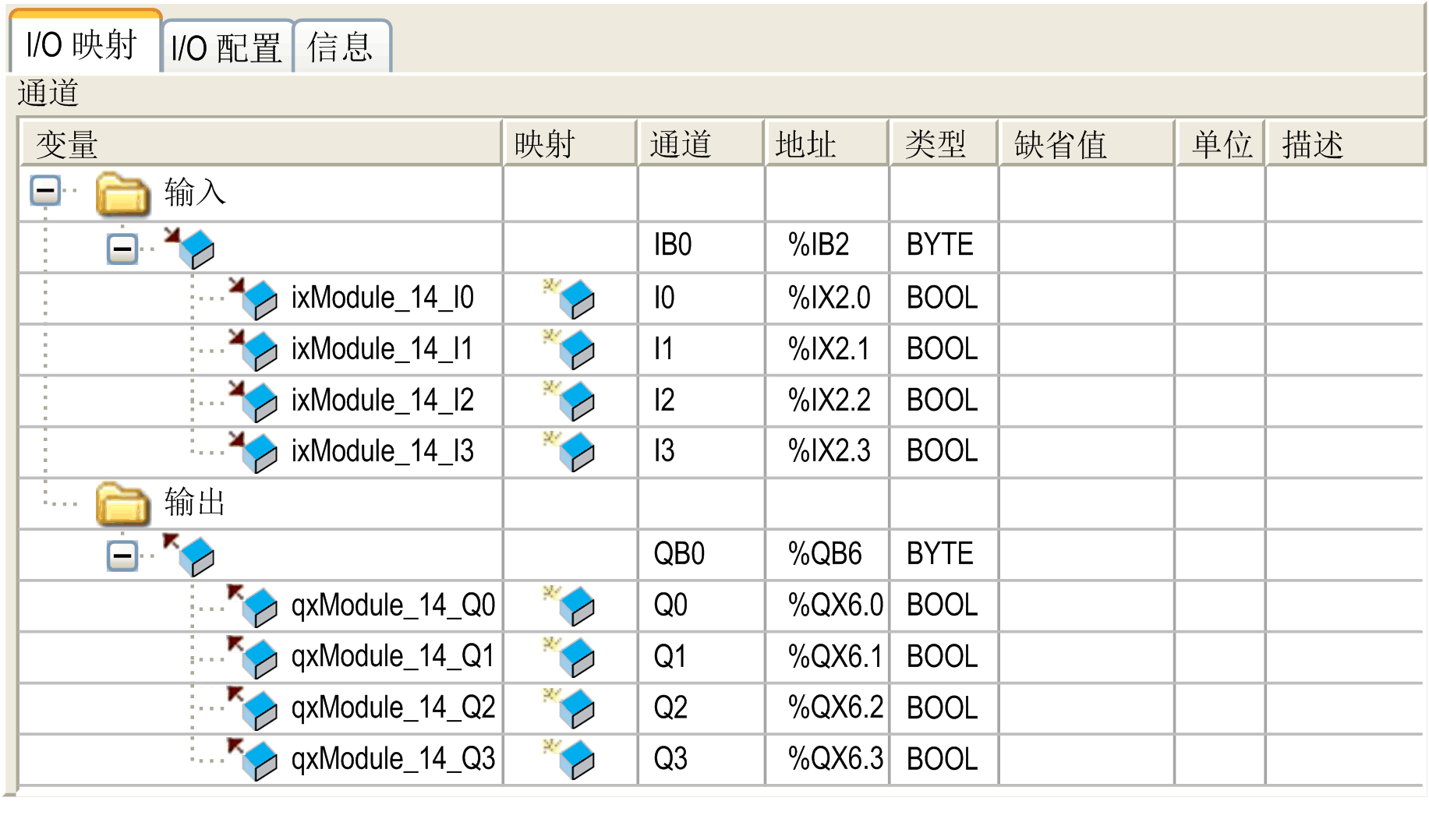

下表标识了每个输入和输出的地址及通道名称。
|
通道 |
类型 |
缺省值 |
描述 |
|
|---|---|---|---|---|
|
输入 |
IB0 |
BYTE |
- |
位于 |
|
I0 |
BOOL |
- |
输入 0 的状态 |
|
|
... |
... |
|||
|
I3 |
输入 3 的状态 |
|||
|
输出 |
QB0 |
BYTE |
- |
所有输出的命令字节 |
|
Q0 |
BOOL |
- TRUE FALSE |
输出 0 的命令位 |
|
|
... |
... |
|||
|
Q3 |
输出 3 的命令位 |
|||
有关详细的一般描述，请参阅“I/O 映射”选项卡描述。
此选项卡让您能够将模块配置为可选模块：
如果该模块连接到分布式设备，您可以配置回退行为。
