TM3AM6/TM3AM6G 接线图
简介
这些扩展模块具有用于连接输入、输出和电源的内置可插拔螺钉或卡簧端子块。
接线规则
请参阅接线最佳做法。
接线图

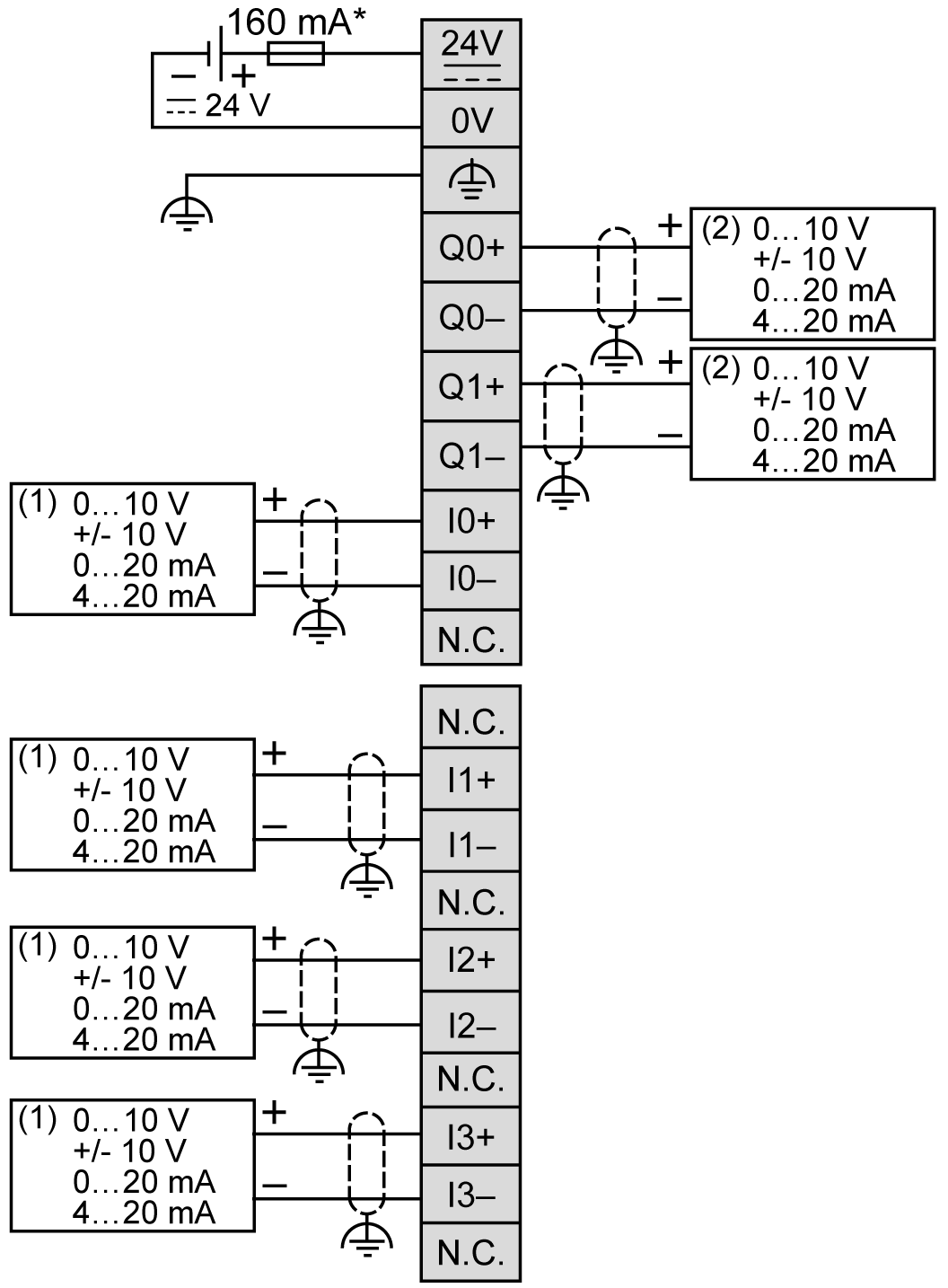

下图说明了输入与输出、传感器和执行器及其公共端之间的连接：
* T 型熔断器
(1) 电流/电压模拟量输出设备
(2) 电流/电压模拟量输入设备
警告
意外的设备操作
请勿将电缆连接至未使用的端子和/或标记为“No Connection (N.C.)”的端子。
不遵循上述说明可能导致人员伤亡或设备损坏。
