Web 服务器

简介

TM3 Modbus 串行线路总线耦合器支持 Web 服务器，允许轻松访问诸如配置数据、模块状态、I/O 数据、网络统计数据、诊断信息等信息。所有这些重要的信息都可以利用简单的 Web 浏览器获得。

此外，Web 服务器让您能够远程监控这些信息、总线耦合器网络和 I/O。

您可以通过 HTTPS（安全连接）访问 Web 服务器。不支持 HTTP（非安全连接）。

可以通过总线耦合器 USB 端口访问 Web 服务器。通过 Web 服务器的网页不仅可以设置网速并控制 I/O 模块输出，还可以执行诊断和监控。使用 Web 浏览器即可浏览这些页面。无需进行任何配置或编程。

提供 USB（主机）端口的任何 PC 都可以使用 Web 浏览器连接到 Web 服务器。

使用下列 Web 浏览器可以访问 Web 服务器：

oMicrosoft Internet Explorer（版本 ≥ 11）

oGoogle Chrome（版本 ≥ 71）

oMozilla Firefox（版本 ≥ 64）

oMicrosoft Edge（版本 ≥ 42）

Web 服务器让您能够监控总线耦合器，以便执行各种维护活动，包括修改输出模块数据和网速配置。执行远程控制前，请务必小心处理，以确保机器和过程的直接物理环境所处的状态不会给人员或财产带来安全风险。

警告

意外的设备操作

o为 Web 服务器定义一个安全密码，并且不允许未经授权人员或其他不符合资格的人员使用此功能。

o确保在从远程位置操作控制器时，本地有胜任且符合资格的观察者在场。

o试图调整数据、停止正在运行的应用程序或远程启动控制器之前，必须对它正在控制的应用程序和机器/进程完全了解。

o采取必要的预防措施，以确保您是按清晰的识别文档在控制器应用程序内和远程连接上操作目标设备。

不遵循上述说明可能导致人员伤亡或设备损坏。

注意： Web 服务器只能由经授权而且符合资格的人员使用。合格人员是指这样的人员：他们掌握了与机器的构造和运行以及应用程序及其安装控制的流程相关的知识和技能，并且接受过用于识别并避免可能发生的危险的安全培训。对于使用此功能所引发的任何后果，Schneider Electric 概不负责。

Web 服务器访问

您可以在维护/用户帐户上管理 Web 服务器上的用户帐户。

如要访问 Web 服务器，请确保旋转开关处于地址设置位置。有关地址设置的更多信息，请参阅“Modicon TM3 总线耦合器硬件指南”中的设置串行线路地址。

By default, the user name is Administrator, and the password is Administrator. You must change the password at the first login.

警告

未经授权的数据访问

o尽量不要将设备或设备网络暴露于公共网络和互联网。

o立即将缺省密码更改为新的安全密码。

o切勿将密码分发给未经授权人员或其他不符合资格的人员。

o禁止未授权人员访问。

o使用额外的安全层，例如将 VPN 用于远程访问，并安装防火墙机制。

o定期并经常验证这些措施的有效性。

不遵循上述说明可能导致人员伤亡或设备损坏。

注意：安全密码是没有共享或分发给任何未经授权人员的密码，而且不包含任何个人或其他明显易知的信息。而且，混合使用大小写字母和数字可以提供最大安全保护。密码长度应不少于十个字符。

复位密码

如要复位密码：

步骤	操作
1	使用 USB 端口连接到总线耦合器。
2	打开浏览器。
3	输入 IP 地址 90.0.0.1。
4	将任何旋转开关的位置转到任何其他位置。结果：ERR LED 红灯闪烁。显示恢复用户帐户按钮。
5	单击恢复用户帐户。
6	将更换后的旋转开关的位置转到其先前位置。结果：不再显示恢复用户帐户按钮。

登录页

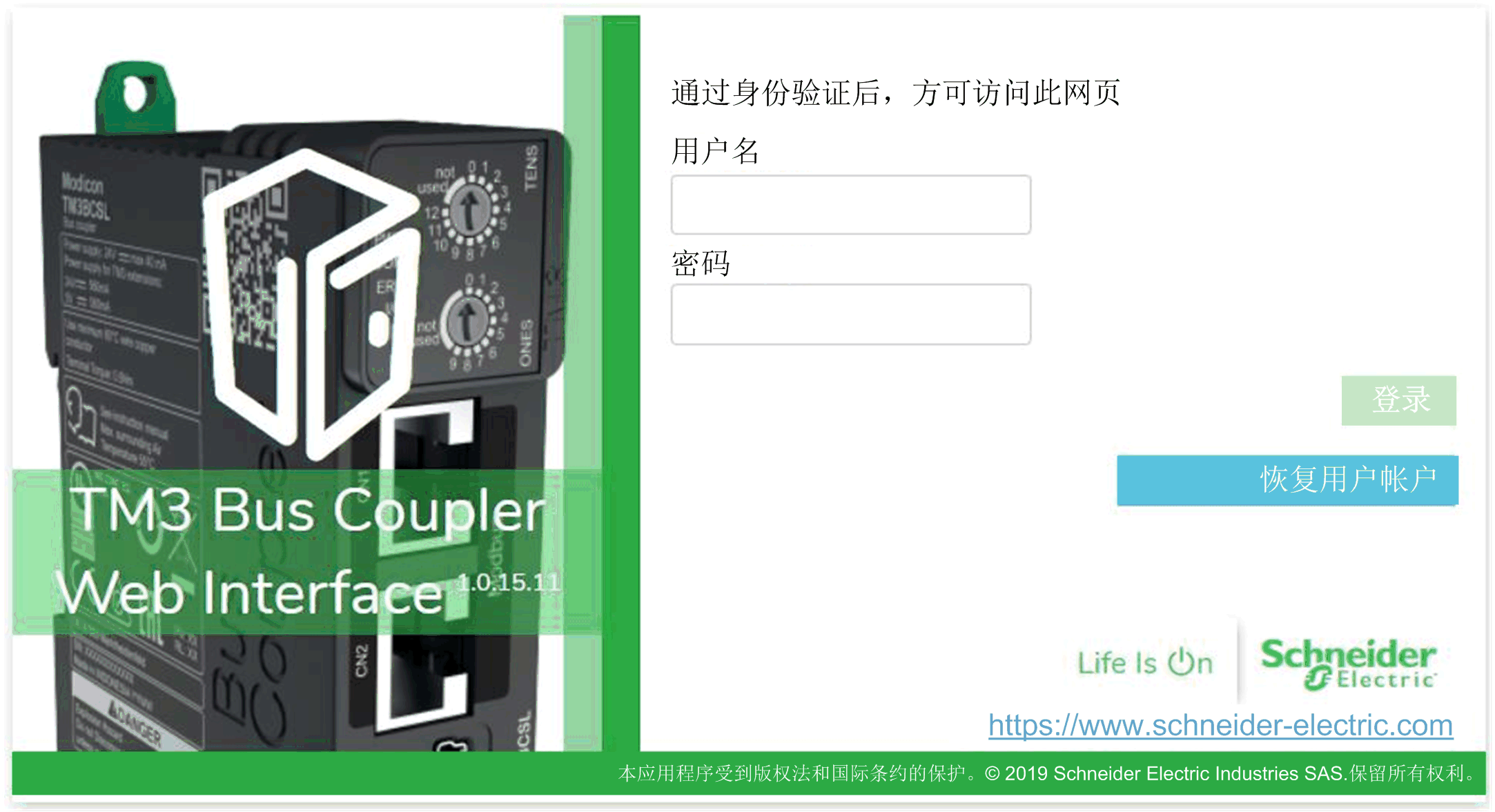

登录页是获得 Web 服务器验证的入口。必须验证证书。如要访问下图所示的网站登录页，请在导航栏中输入 IP 地址 90.0.0.1。如要登录到 Web 服务器，请输入用户名和密码，然后单击登录。

Web 服务器中包含以下页面：

注意：每次登录的超时会话为十分钟。在登陆后，若不执行任何操作，那么在单击任意按钮后，便会被重定向到登录页。您需要再次输入用户名和密码来登录，然后方可访问网页。

主页 / 设备概览

主页显示 TM3 总线耦合器的产品详细信息。

主页的标识部分包含：

元素	描述
供应商名称	总线耦合器的供应商名称
产品 ID	总线耦合器的产品 ID
产品名称	总线耦合器的产品名称
产品型号	总线耦合器的产品型号
序列号	总线耦合器的序列号
定位设备	单击此按钮，可定位总线耦合器。总线耦合器的 LED 红灯闪烁数秒。

诊断页

诊断页显示总线耦合器的状态。

诊断页包含以下子页：

o设备

oModbus 串行线路或 Modbus TCP

诊断 / 设备

标识部分显示总线耦合器标识的相关详细信息：

元素	描述
供应商名称	总线耦合器的供应商名称
产品 ID	总线耦合器的产品 ID
产品名称	总线耦合器的产品名称
产品型号	总线耦合器的产品型号
序列号	总线耦合器的序列号

状态部分显示总线耦合器状态的相关详细信息：

元素	描述
上次停止的原因	显示总线耦合器上次停止的原因。
USB 端口	显示 USB 电缆是否连接到总线耦合器。
运行模式	显示总线耦合器的以下其中一种运行模式： o空闲 oModbus 串行 oWeb 接口 o正在更新固件 o超时
配置状态	显示总线耦合器的以下其中一种配置状态： o未配置 o已配置

诊断 / Modbus 串行线路

配置部分显示 Serial Line 连接的状态：

元素	描述
当前速度	传输速度（波特率）。
从站地址	总线耦合器的从站地址

统计信息部分显示 Serial Line 连接的当前配置：

元素	描述
发射消息	显示通过串行线路发送的 Modbus 消息的数量。
接收消息	显示通过串行线路接收的 Modbus 消息的数量。
错误消息	显示通过串行线路接收的包含帧错误的 Modbus 消息的数量。
复位	将统计信息值复位为零。
刷新	刷新统计信息值。

配置

配置页显示从 TM3 总线耦合器 IO Configurator 导入的 I/O 模块配置。配置文件为 .SPF 格式。

元素	描述
项目工具栏
新建	只读按钮。
打开	允许您导入 TM3 总线耦合器 IO Configurator 生成的 I/O 模块配置文件。单击打开，导入文件。
保存	只读按钮。
配置工具栏
应用	允许您在 TM3 总线耦合器上应用 I/O 模块配置文件。如果配置与硬件不匹配，会生成错误消息。
设备工具栏	只读工具栏。

监控页

监控页显示连接到 TM3 总线耦合器的扩展模块。

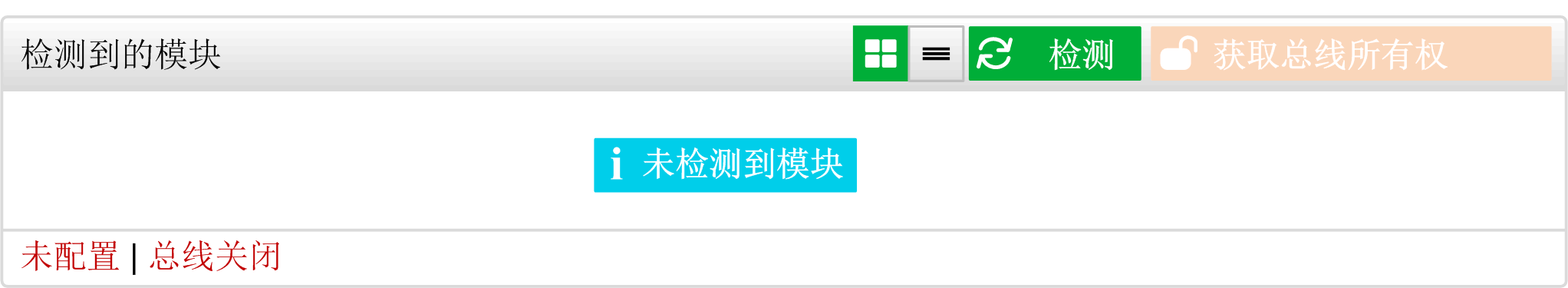

不含检测到的模块的监控页：

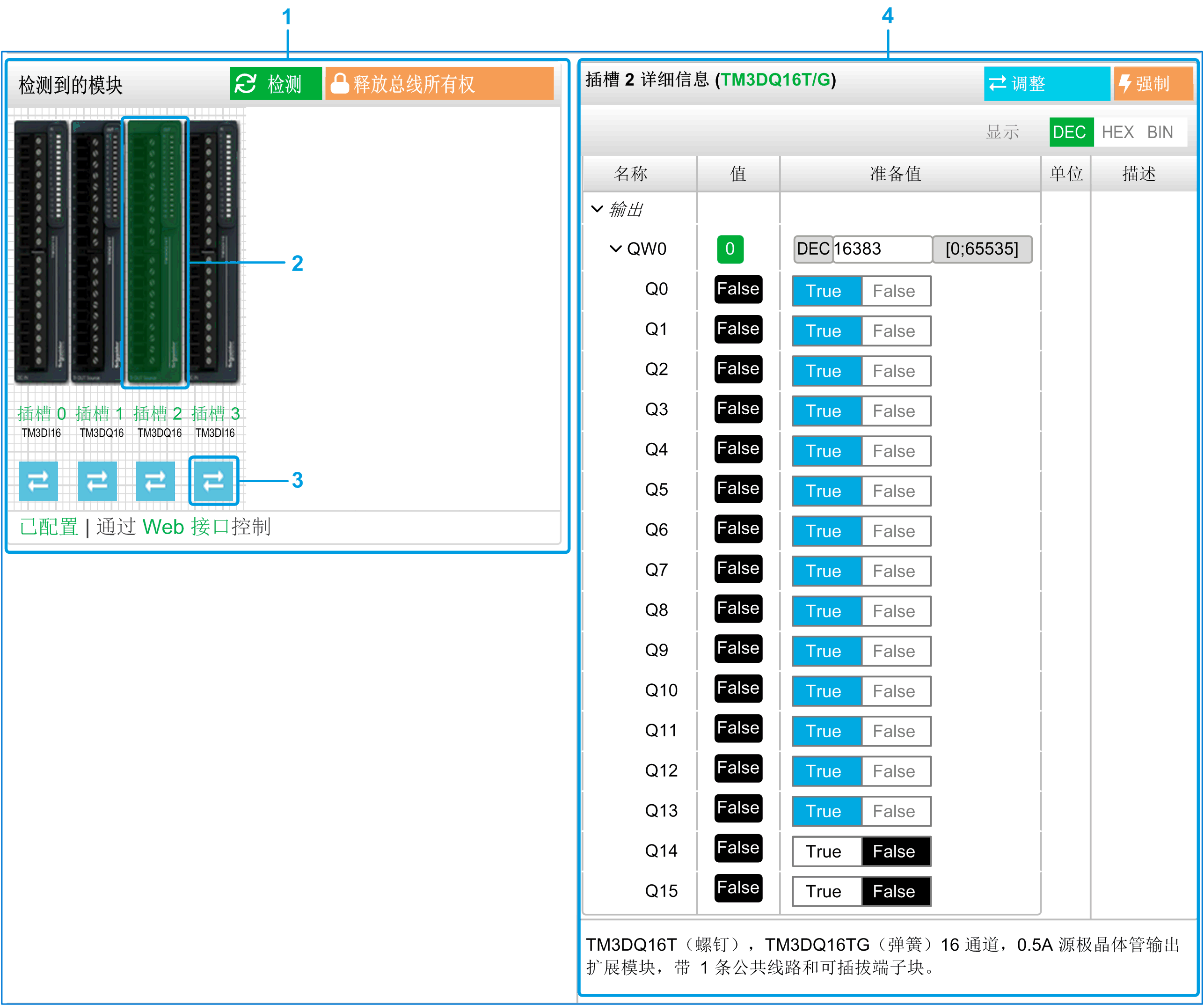

含模块和详细信息的监控页：

1 总线 Monitoring

2 选定模块

3 Reconcile 按钮

4 模块详细信息

监控页显示并描述总线耦合器检测到的所有模块，并让您能够：

o查看选定模块的状态（是否正在运行）和所使用的协议。

o读取输入或输出的值。

o单击强制，将值强制到输出。

o单击调整，识别模块。

元素	描述
检测	让您能够检测连接到总线耦合器的模块。
获取总线所有权释放总线所有权	保留总线以便让您能够强制模块输出。在总线耦合器已配置且不受控制器控制时，可以单击此按钮。结果：会通知您 I/O 总线受到 Web 接口控制。您可以编辑输出值。单击释放总线所有权，释放对 I/O 总线的控制。

元素

描述

检测

让您能够检测连接到总线耦合器的模块。

获取总线所有权

释放总线所有权

保留总线以便让您能够强制模块输出。在总线耦合器已配置且不受控制器控制时，可以单击此按钮。

结果：会通知您 I/O 总线受到 Web 接口控制。您可以编辑输出值。

单击释放总线所有权，释放对 I/O 总线的控制。

模块详细信息

模块详细信息视图提供以下数据：

o模块名称和描述

o模块状态

o用于过滤 I/O 的过滤选项

o其 I/O 的列表

这个 I/O 列表让您能够查看输入的实时值并写入输出的值。

此视图具有显示按钮，用于修改显示值的格式。

输出强制

1.在启用了获取总线所有权的情况下，单击模块，可强制其输出。

2.在模块的 I/O 列表的准备值一列中，设置要为模块强制的输出值。

3.单击强制按钮。

结果：将显示一条消息。

4.单击我同意，可确认修改并将其发送到总线耦合器。

单击我不同意，可取消修改。

由于模块不会被自动识别，因此请单击调整按钮来识别模块。

维护页

维护页让您能够查看并编辑总线耦合器的配置。

维护页包含以下子页：

维护 / 用户帐户

帐户管理

此子页让您能够定义登录密码，以便访问 Web 服务器：

元素	描述
帐户管理选择要编辑的帐户
用户名	其中列出了以下用户帐户： oAdministrator Administrator 帐户配置有预定义密码 (Administrator / Administrator)。首次连接后，修改预定义密码。 oOperator 此帐户缺省为禁用状态。 oViewer 此帐户缺省为禁用状态。注意：根据具体的帐户，您可以访问相应的网页。可访问的网页见下表。
已启用	如果帐户已启用，则此选项为选中状态。
帐户管理提供帐户新密码
当前密码	输入用户帐户的当前密码。
新密码	为用户帐户输入密码。注意：至少十个字符，至多 32 个字符，使用 a...z、A...Z、0...9 的字母数字字符。如要复位密码，请参阅复位密码。
确认新密码	再次为所选择的帐户输入密码。
应用	保存新密码。

下表介绍了因用户帐户而异的可访问页面：

网页	子页	Administrator	Operator	Viewer
主页	–	✓	✓	✓
监控	–	✓	✓	–
诊断	设备	✓	✓	✓
诊断	Modbus 串行线路	✓	✓	✓
配置	–	✓	–	–
维护	用户帐户	✓	✓¹	✓¹
	固件	✓	–	–
	系统日志文件	✓	✓	–
	Modbus 串行线路	✓	–	–
(1) 您只能修改自己的用户帐户。

系统使用通知

此子页让您能够定义在登录时向用户显示的系统使用通知消息：

元素	描述
系统使用通知
已启用	选中后，可以定义登录时显示的消息。
消息	显示定义的消息。
复位	复位到缺省消息。
应用	应用您的更改。

维护 / 固件

固件子页显示 TM3 总线耦合器的固件版本，让您能够更新其固件：

元素	描述
当前固件
固件	固件版本
Web 接口	Web 服务器版本
固件更新选择新固件版本
选择	让您能够选择总线耦合器的新固件文件。
应用	应用新固件。
取消	取消固件修改。

注意：在 TM3 总线耦合器与逻辑/运动控制器循环交换数据时，无法更新固件。为了确保总线耦合器未在交换数据，请参见监控。

更新总线耦合器固件：

步骤	操作
1	对总线耦合器断电。
2	确保旋转开关位置为地址设置位置，如 TENS 为 0，ONES 为 1。
3	将 USB 电缆连接到 PC，然后连接到总线耦合器。
4	对总线耦合器加电。
5	以 Administrator 身份登录到 Web 服务器。
6	在监控页中，确认总线耦合器当前未与控制器交换数据。
7	单击维护 / 固件。
8	单击选择，然后选择固件文件。结果：将显示确认窗口。
9	单击我同意。结果：在文件下载和验证结束后，会显示确认窗口。
10	单击是，关闭确认窗口，然后单击应用。结果：在固件更新结束后，会显示一条消息，告知您固件更新是否成功完成。

维护 / 模块固件

模块固件子页显示已配置的模块的固件版本，让您能够更新其固件：

元素	描述
模块固件概览
插槽	模块的插槽号
型号	模块的型号
当前固件	模块的固件版本
模块固件管理选择新固件版本
选择	让您能够选择模块的新固件文件。注意：只能选择一个固件文件。总线上与所选固件对应的所有模块都会更新。
应用	让您能够应用新固件。

注意：在 TM3 总线耦合器与逻辑/运动控制器循环交换数据时，无法更新固件。为了确保总线耦合器未在交换数据，请参见监控。

如要更新模块固件：

步骤	操作
1	对总线耦合器断电。
2	连接 USB 电缆。
3	对总线耦合器加电。
4	登录到 Web 服务器。
5	在监控页中，确认总线耦合器当前未与控制器交换数据。
6	单击维护 / 模块固件。
7	单击选择，然后选择固件文件。结果：固件文件被选定。
8	单击应用。结果：将显示确认窗口。
9	单击我同意。结果：显示重启窗口。
10	单击是。结果：文件被验证并下载。然后显示确认窗口。TM3 总线耦合器重启，并显示确认窗口。	单击否。结果：固件更新被取消。

维护 / 系统日志文件

系统日志文件子页列出了日志文件。日志文件中的某些信息来自固件的内部交互，供 Schneider Electric 技术支持人员使用：

元素	描述
日志文件选择一个或多个日志文件来下载
选择	让您能够选择一个或多个日志文件。
名称	显示日志文件的列表。
大小	显示日志文件的大小。
下载	让您能够下载日志文件。

维护 / Modbus 串行线路

Modbus 串行线路子页让您能够更改网络设置：

元素	描述
配置
速度（波特）	用于设置波特率。您还可以使用旋转开关设置波特率。请参阅 Modicon TM3 总线耦合器硬件指南。
从站地址	显示设备的从站地址值。
奇偶校验	用于错误检测。
数据位	显示用于传输数据的位数。
停止位	显示停止位的数量。
应用	保存配置设置。注意：确认后，总线耦合器会自动复位，并应用新速度。
取消	取消配置修改。
Modbus 串行数据一致性
已启用	允许从接收到第一个读取请求起到接收到第二个读取请求为止或者到监控超时为止保留输入数据寄存器（3000-3499 或 13000-13499）的内部副本。当 I/O 模块配置需要超过 124 个字来读取输入数据时，此选项缺省为启用状态。
取消	取消配置设置。
应用	保存配置设置。
