使用 Main 类型的捕捉原理

使用 Main 类型的捕捉原理

概述

在检测到外部输入信号时，捕捉功能存储计数器值。

捕捉功能在使用以下模式的 Main 类型中可用：

如要使用此功能：

o配置可选的捕捉输入 CAP

o使用 CapturedValue HSCMain_TM3 功能块的参数来获取应用程序中的捕捉值。

捕捉原理

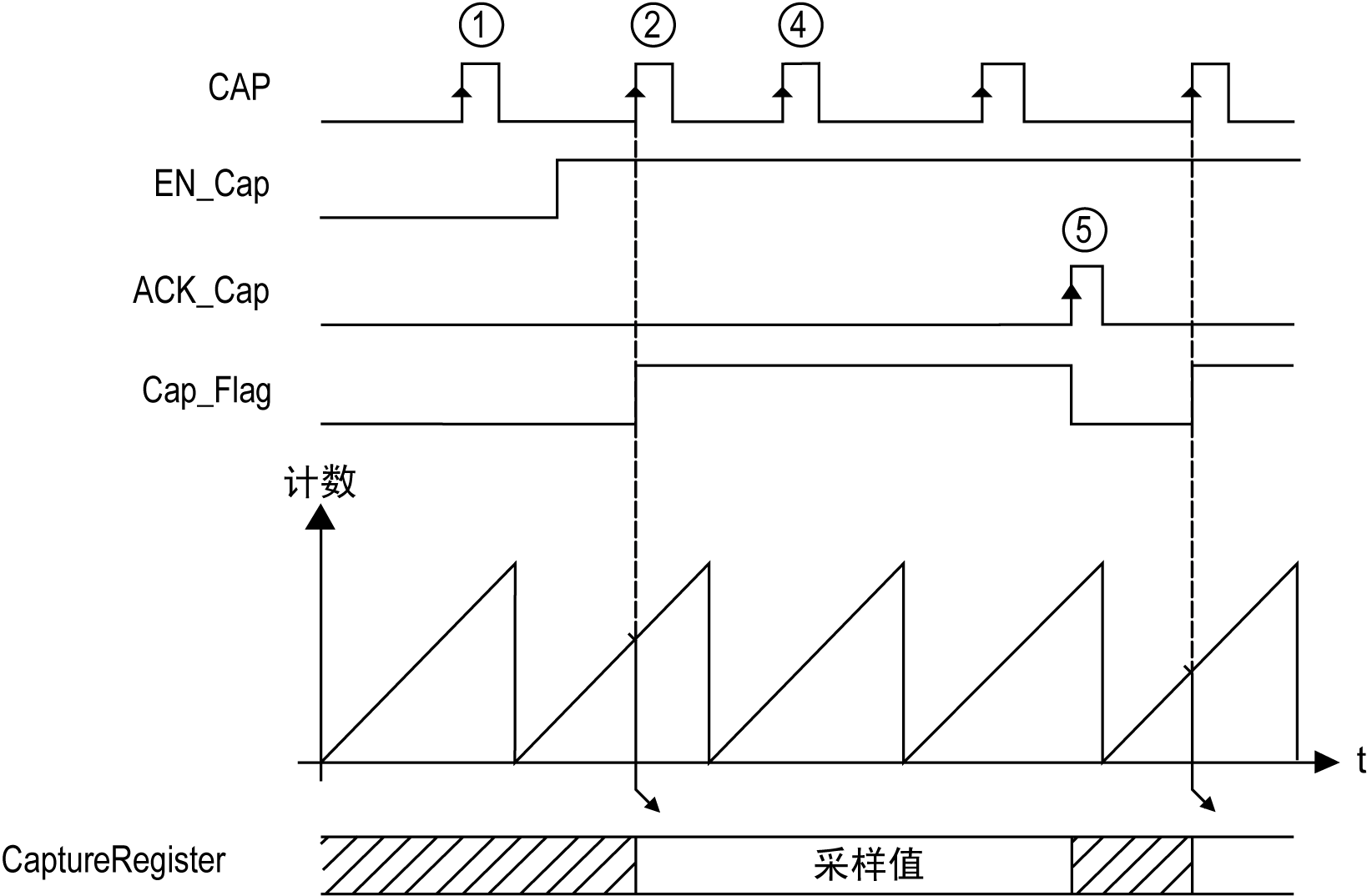

下图显示了模数回路模式中的捕捉工作原理：


阶段	操作
1	当 EN_Cap = 0 时，无法执行此功能。
2	当 EN_Cap = 1 时，CAP 上的跳变沿会捕捉计数器值并将其放入 Capture 寄存器，然后触发 Cap_Flag 的上升沿。
3	使用 CapturedValue HSCMain_TM3 功能块的参数来获取存储值。
4	当 Cap_Flag = 1 时，忽略物理输入 CAP 上任何新的跳变沿。
5	HSCMain_TM3 功能块输入 ACK_Cap 的上升沿触发下降沿 Cap_Flag 输出。准许新的捕捉。
