限制管理

概述

在自由大型模式下，达到计数器限制时，计数器根据配置可以执行 2 种行为：

o锁定限制

o回转

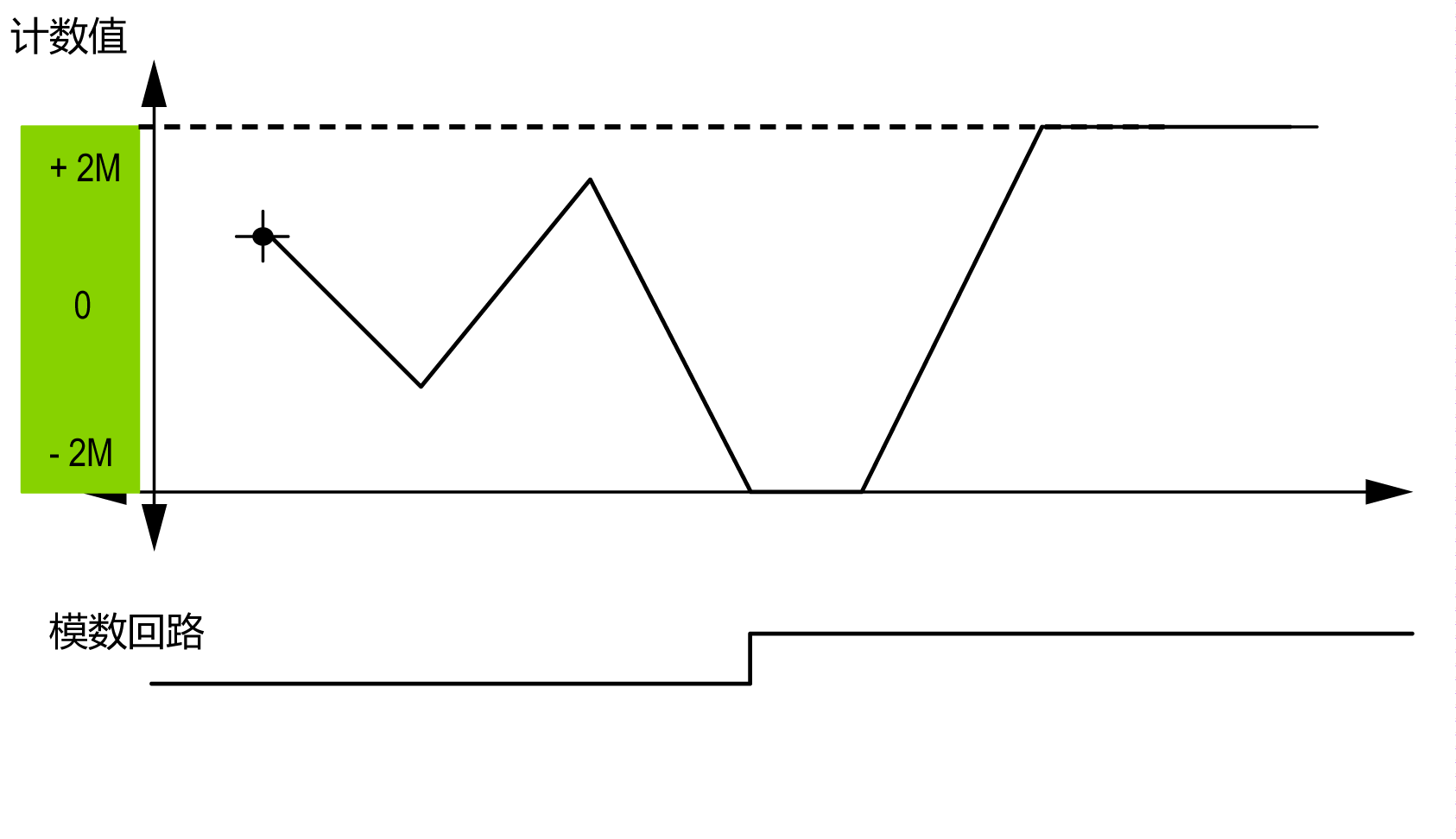

锁定限制

在计数器溢出或下溢的情况下：计数器值保持为限制值，且模数回路变为 1。





2M 值如下计算：

o+2M = 2 (exp 31) -1

o-2M = -2 (exp 31)

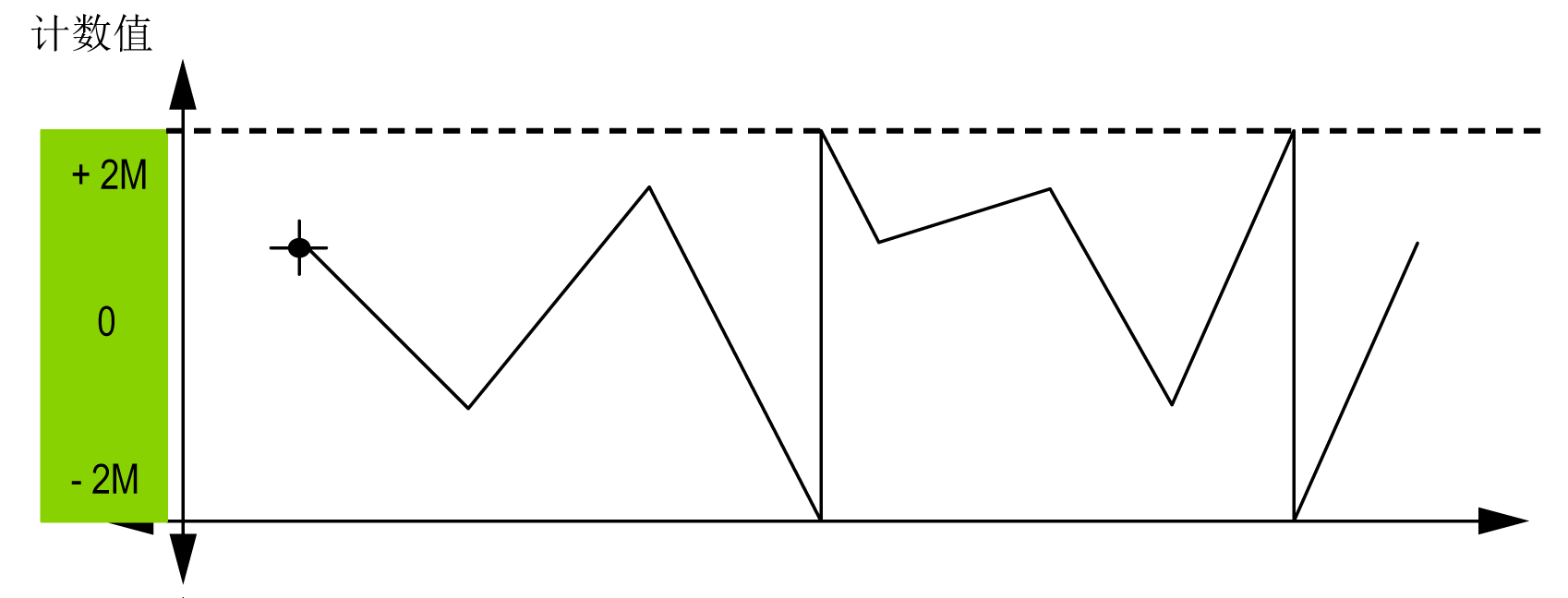

回转

在计数器溢出或下溢的情况下，计数器值会自动变为相反限制值。

Modulo_Flag 输出设置为 1。
