编程

概述

Main 类型通常由 HSCMain_TM3 功能块进行管理。

注意：如果使用 HSCMain_TM3 功能块管理其他 HSC 类型，则在编译时将检测到错误。

添加 HSCMain 功能块

步骤	描述
1	在软件目录中选择库选项卡，然后单击库。在列表中选择 Intern > IODrivers > TM3 HSC > HSC > HSCMain_TM3。
2	将项目拖放到 POU 窗口中。
3	编辑缺省 Main 类型实例名称，以匹配“配置”窗口中定义的计数器功能块的实例名称。

步骤

描述

在软件目录中选择库选项卡，然后单击库。

在列表中选择 Intern > IODrivers > TM3 HSC > HSC > HSCMain_TM3。

将项目拖放到 POU 窗口中。

编辑缺省 Main 类型实例名称，以匹配“配置”窗口中定义的计数器功能块的实例名称。

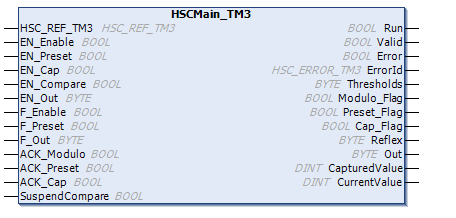

I/O 变量用法

下面的表格介绍功能块的不同引脚在频率计类型下的使用方法。

下表介绍输入变量：

输入	类型	描述
HSC_REF_TM3	HSC_REF_TM3	HSC 实例引用。
EN_Enable	BOOL	如果配置了 TRUE 和 EN 输入，则可以使用 Enable 输入来启用计数器。
EN_Preset	BOOL	未使用。
EN_Cap	BOOL	未使用。
EN_Compare	BOOL	未使用。
EN_Out	BYTE	未使用。
F_Enable	BOOL	TRUE = 激活计数器并考虑计数器输入上的脉冲。
F_Preset	BOOL	在上升沿，重新启动与时基相对的内部定时器。 CurrentValue 未预设。
F_Out	BYTE	未使用。
ACK_Modulo	BOOL	未使用。
ACK_Preset	BOOL	在上升沿，复位 Preset_Flag。
ACK_Cap	BOOL	未使用。
SuspendCompare	BOOL	未使用

下表介绍输出变量：

输出	类型	注释
Run	BOOL	TRUE = 计数器已激活。
Valid	BOOL	当 CurrentValue 有效时，设置为 TRUE。
Error	BOOL	TRUE = 表示检测到错误。
ErrorId	HSC_ERROR_TM3	指示检测到的错误的值。请参见 HSC_ERROR_TM3 枚举。
Thresholds	BYTE	未使用。
Modulo_Flag	BOOL	未使用。
Preset_Flag	BOOL	在计数器预设时，设为 1
Cap_Flag	BOOL	未使用。
Reflex	BYTE	未使用。
Out	BYTE	未使用。
CapturedValue	DINT	未使用。
CurrentValue	DINT	计数器的值。
