您可以将控制器或接收器及其扩展安装在 35 毫米（1.38 英寸）顶帽截面导轨（DIN 导轨）上。DIN 导轨可接附到平坦的安装表面，或者悬挂于 EIA 机架或安装在 NEMA 机柜中。

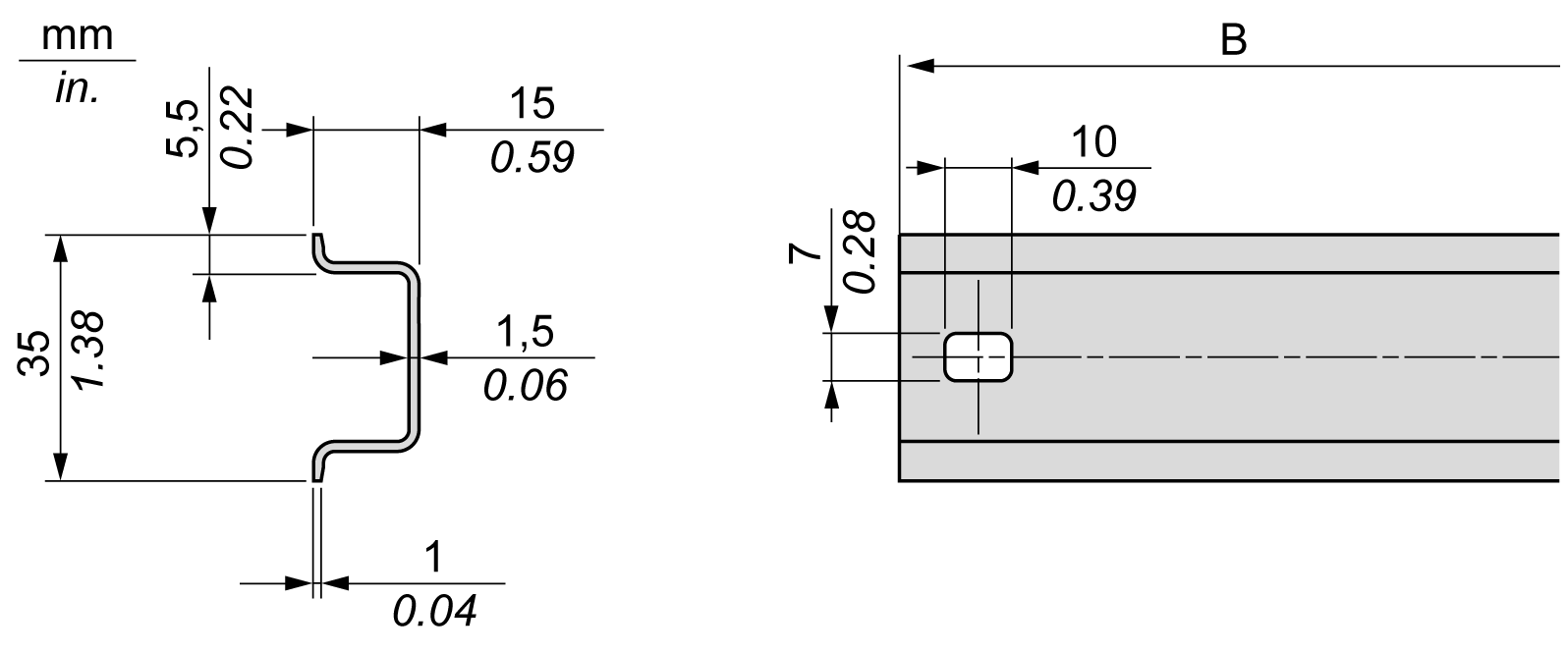

下图和下表显示适用于墙面安装系列的顶帽截面导轨（DIN 导轨）的参考号：
|
参考号 |
类型 |
导轨长度 (B) |
|---|---|---|
|
NSYSDR50A |
A |
450 毫米（17.71 英寸） |
|
NSYSDR60A |
A |
550 毫米（21.65 英寸） |
|
NSYSDR80A |
A |
750 毫米（29.52 英寸） |
|
NSYSDR100A |
A |
950 毫米（37.40 英寸） |

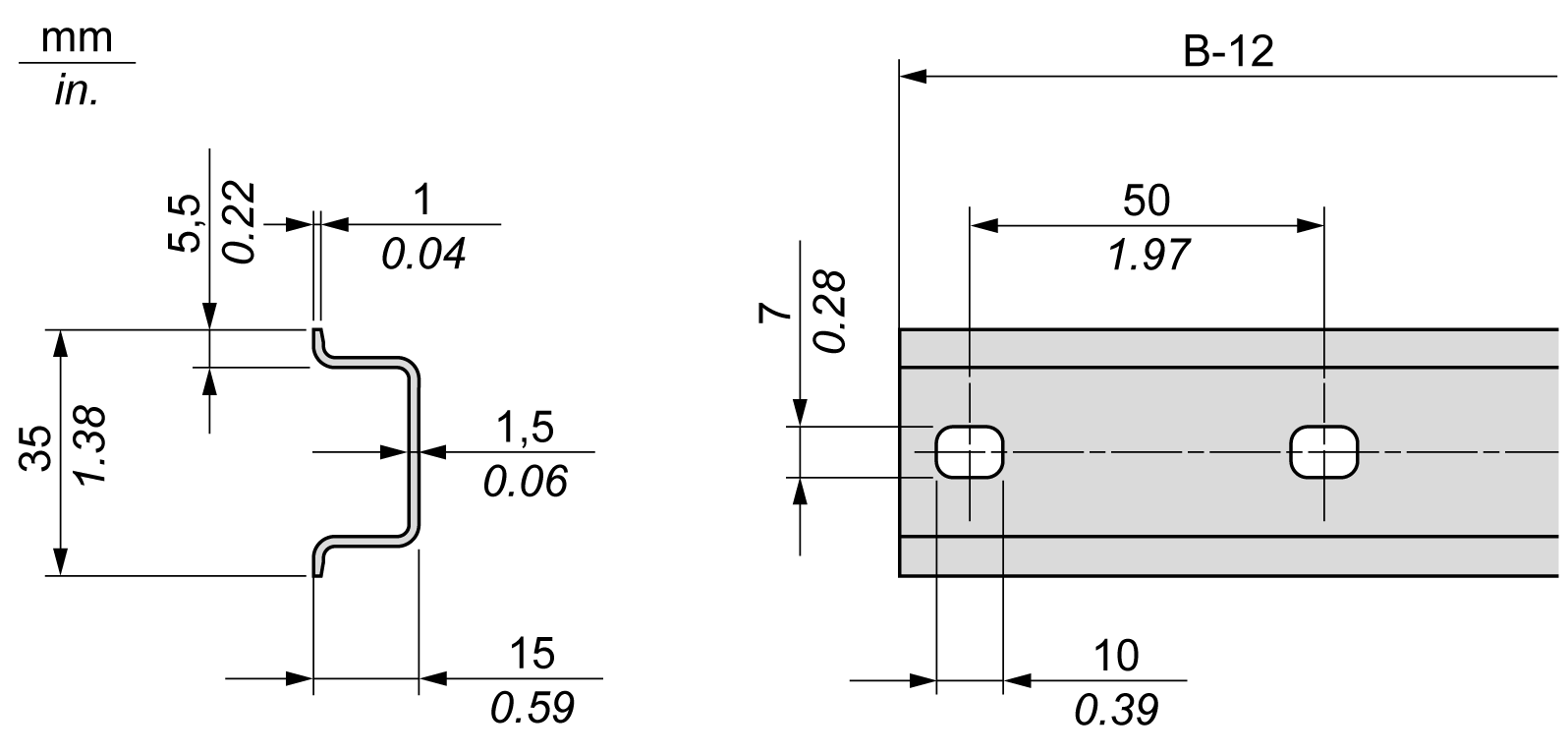

下图和下表显示适用于金属机壳系列的对称式顶帽截面导轨（DIN 导轨）的参考号：
|
参考号 |
类型 |
导轨长度（B-12 毫米） |
|---|---|---|
|
NSYSDR60 |
A |
588 毫米（23.15 英寸） |
|
NSYSDR80 |
A |
788 毫米（31.02 英寸） |
|
NSYSDR100 |
A |
988 毫米（38.89 英寸） |
|
NSYSDR120 |
A |
1188 毫米（46.77 英寸） |

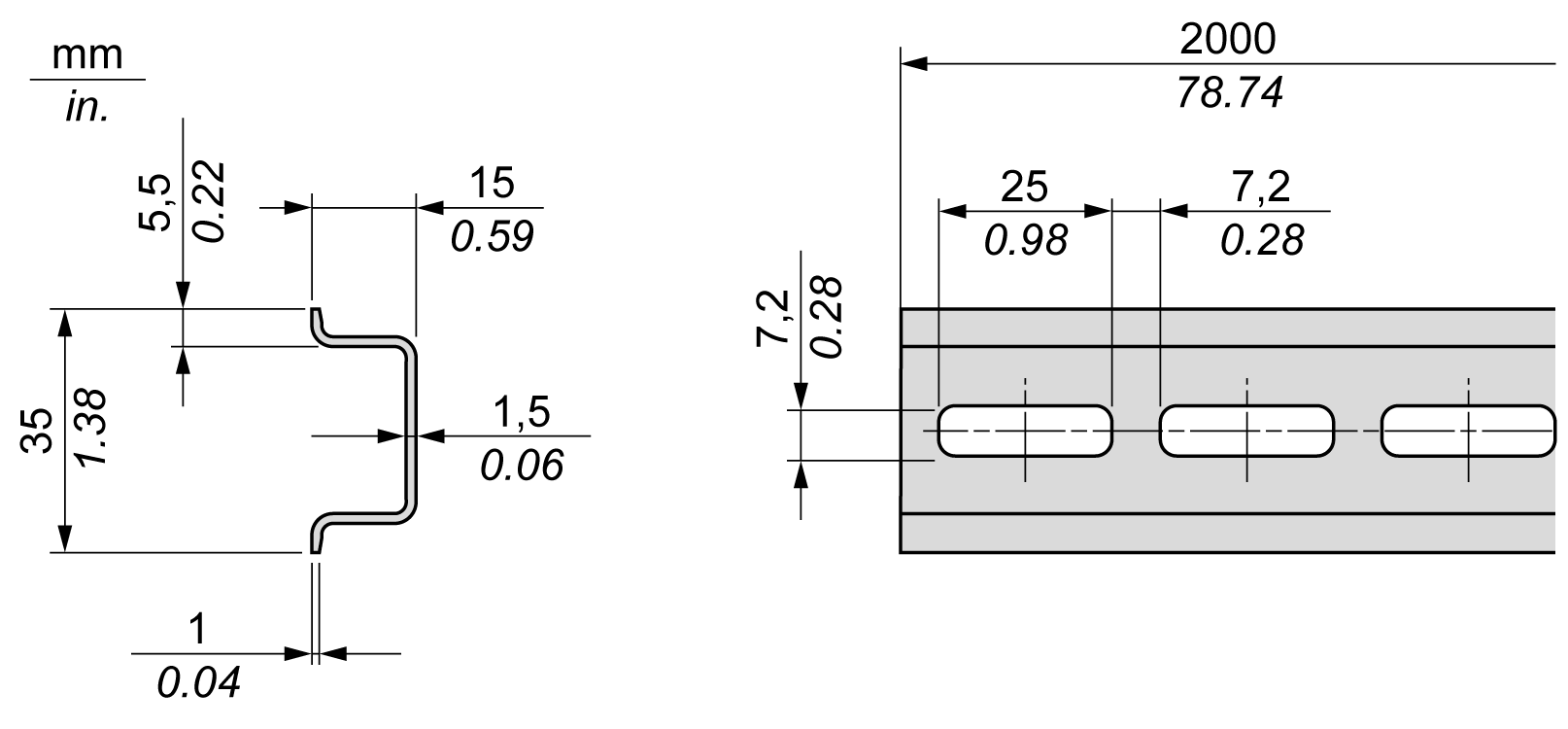

下图和下表显示 2000 毫米（78.74 英寸）对称式顶帽截面导轨（DIN 导轨）的参考号：
|
参考号 |
类型 |
导轨长度 |
|---|---|---|
|
NSYSDR2001 |
A |
2000 毫米（78.74 英寸） |
|
NSYSDR200D2 |
A |
|
|
1 无孔镀锌钢 2 穿孔镀锌钢 |
||

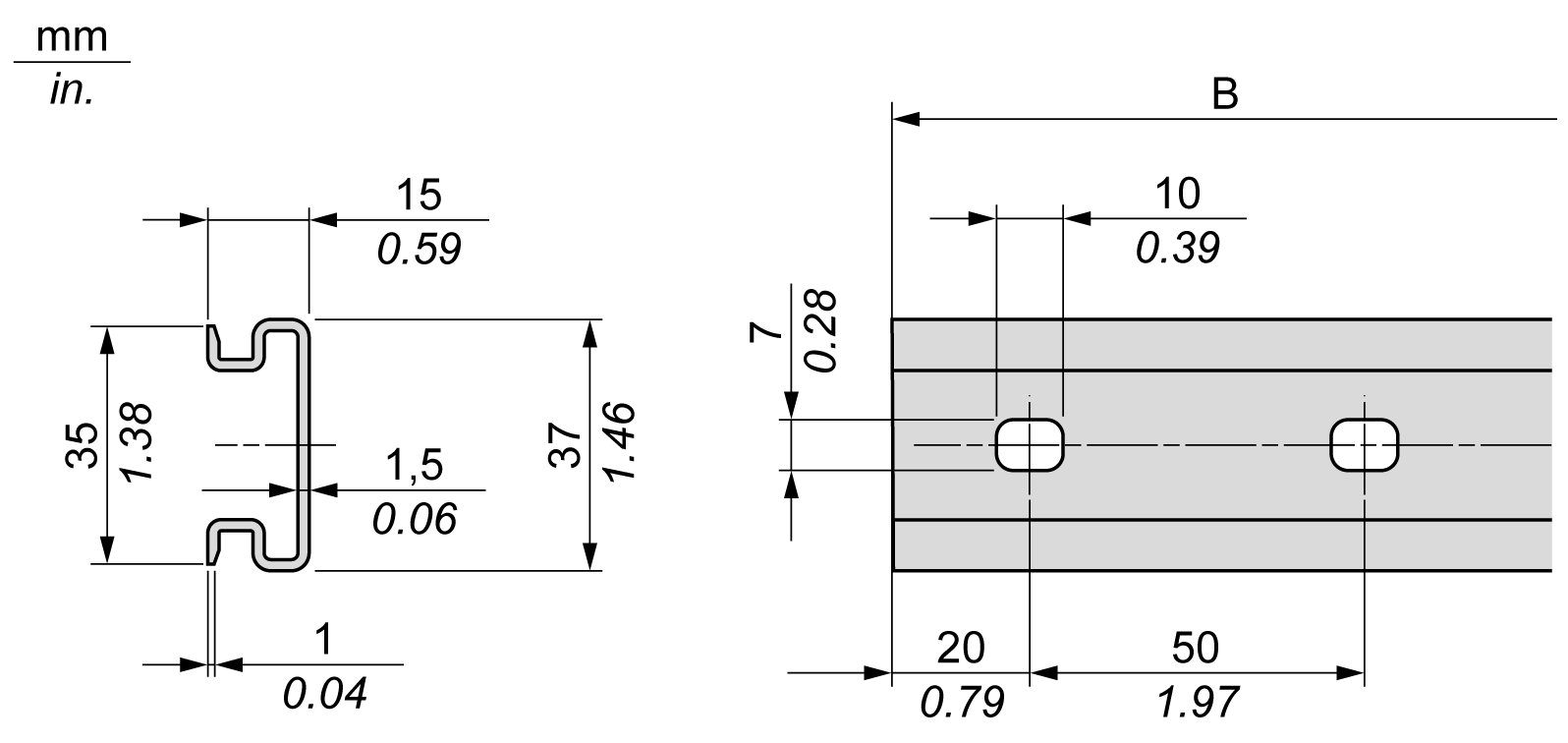

下图和下表显示适用于墙面安装系列的双侧面顶帽截面导轨（DIN 导轨）的参考号：
|
参考号 |
类型 |
导轨长度 (B) |
|---|---|---|
|
NSYDPR25 |
W |
250 毫米（9.84 英寸） |
|
NSYDPR35 |
W |
350 毫米（13.77 英寸） |
|
NSYDPR45 |
W |
450 毫米（17.71 英寸） |
|
NSYDPR55 |
W |
550 毫米（21.65 英寸） |
|
NSYDPR65 |
W |
650 毫米（25.60 英寸） |
|
NSYDPR75 |
W |
750 毫米（29.52 英寸） |

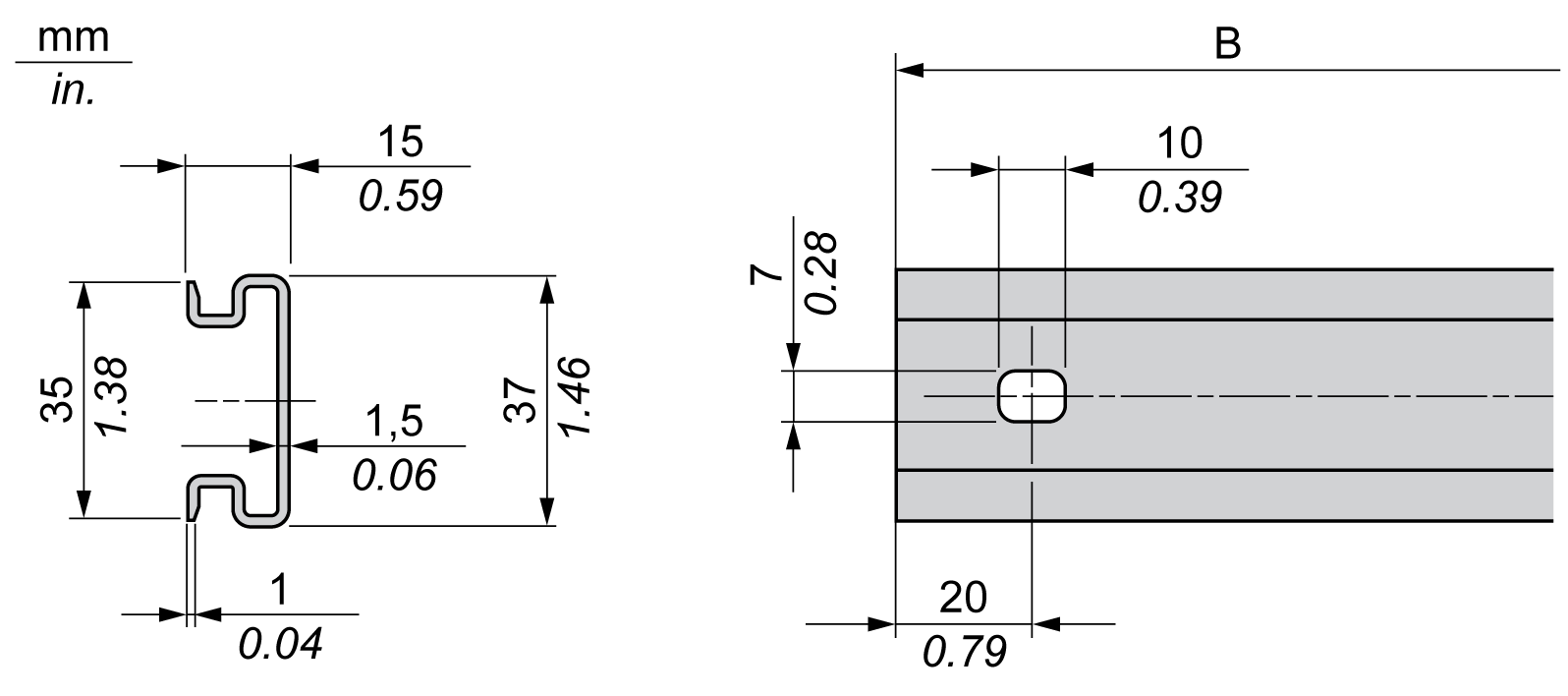

下图和下表显示适用于落地式系列的双侧面顶帽截面导轨（DIN 导轨）的参考号：
|
参考号 |
类型 |
导轨长度 (B) |
|---|---|---|
|
NSYDPR60 |
F |
588 毫米（23.15 英寸） |
|
NSYDPR80 |
F |
788 毫米（31.02 英寸） |
|
NSYDPR100 |
F |
988 毫米（38.89 英寸） |
|
NSYDPR120 |
F |
1188 毫米（46.77 英寸） |
