TM4ES4 Ethernet 模块：
o为未配备嵌入式 Ethernet 端口的控制器提供以太网接口。
o为配备有嵌入式 Ethernet 端口的控制器额外提供一个以太网接口。
该模块也是一个 Ethernet 交换机。
下表介绍了 TM4ES4 Ethernet 通讯模块的主要特性：
|
主要特性 |
值 |
|---|---|
|
标准 |
|
|
连接器类型 |
4 个用于 Ethernet 通讯的 RJ45 连接器 |
|
协议 |
Ethernet Modbus TCP 客户端/服务器、Ethernet/IP 适配器、UDP、TCP、SNMP、OPC UA 服务器和 EcoStruxure Machine Expert. |
|
接地 |
1 个螺钉用于功能性接地连接 |
|
传输速率 |
最大速率为 100 Mbit/s |
下表给出了控制器所具有的 TM4ES4 Ethernet 功能：
|
控制器 |
附加 Ethernet 接口 |
Ethernet 交换机 |
|---|---|---|
|
TM241C24• |
有，一个 Ethernet 端口，用于连接到控制网络或设备网络 |
有 |
|
TM241C40• |
||
|
TM241CE24• |
有，一个 Ethernet 端口，用于连接到控制网络。逻辑控制器中嵌入的 Ethernet 端口连接到设备网络。 |
有 |
|
TM241CEC24• |
||
|
TM241CE40• |
||
|
TM251MESE |
否 |
有 |
|
TM251MESC |

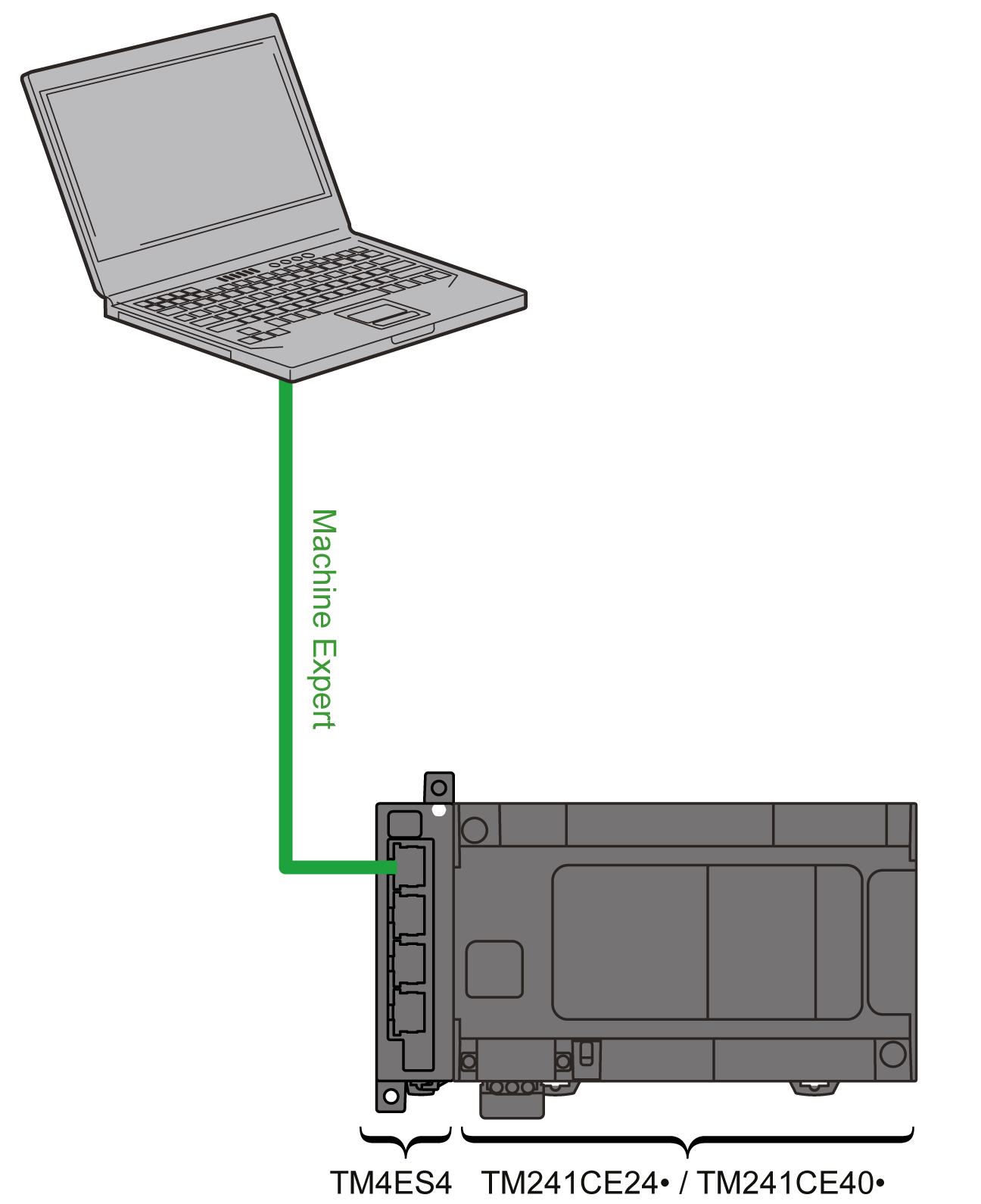

下图显示了用于将 控制器连接到 Ethernet 网络的架构示例：

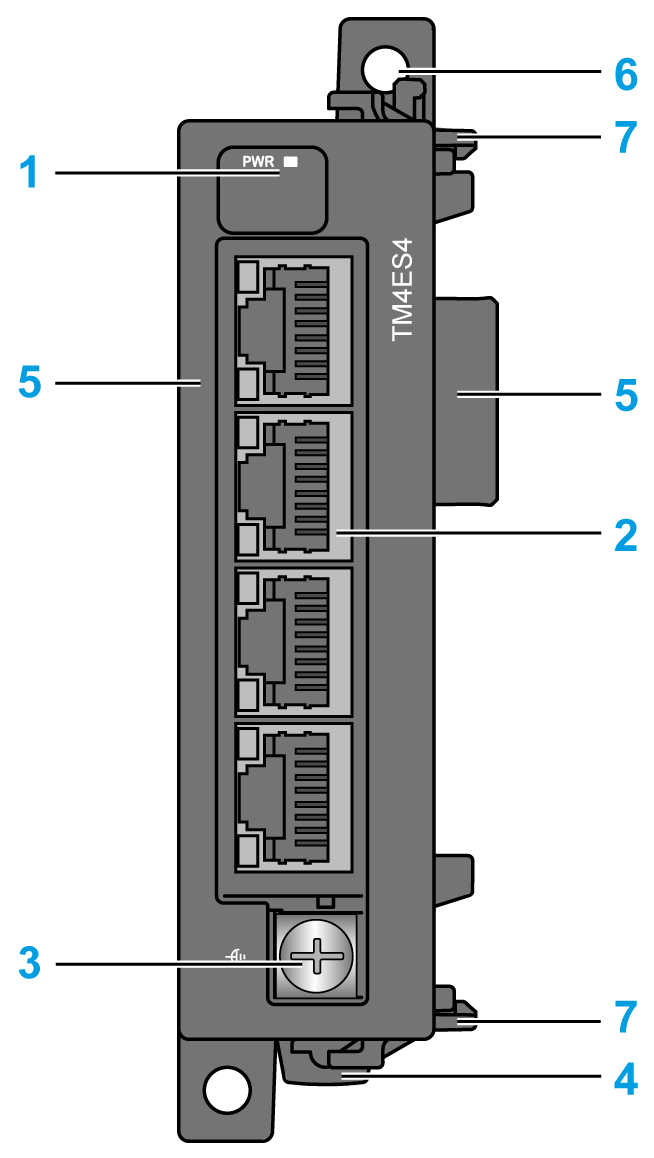

下图显示了 TM4ES4 模块的主要元件：
|
标签 |
元件 |
参考 … |
|---|---|---|
|
1 |
显示电源状态的 LED |
– |
|
2 |
4 个以太网 RJ45 连接器。 |
– |
|
3 |
功能性接地连接螺钉 |
|
|
4 |
钩锁，用于 35 mm（1.38 英寸）的顶帽截面导轨（DIN 导轨） |
|
|
5 |
TM4 扩展模块的连接器（每侧一个） |
– |
|
6 |
用于连接原先模块的锁紧装置 |
– |
|
7 |
用于连接到前一个模块或控制器的夹子。 |
– |

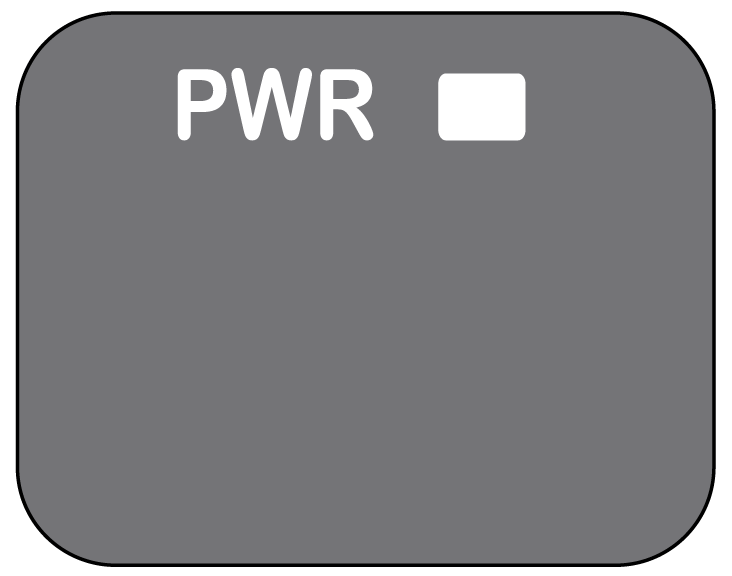

下图显示了 TM4ES4 状态 LED：
下表显示 TM4ES4 状态 LED 的说明：
|
LED 指示灯 |
颜色 |
状态 |
描述 |
|---|---|---|---|
|
PWR |
绿色 |
亮起 |
表示已通电 |
|
熄灭 |
表示已断开电源 |

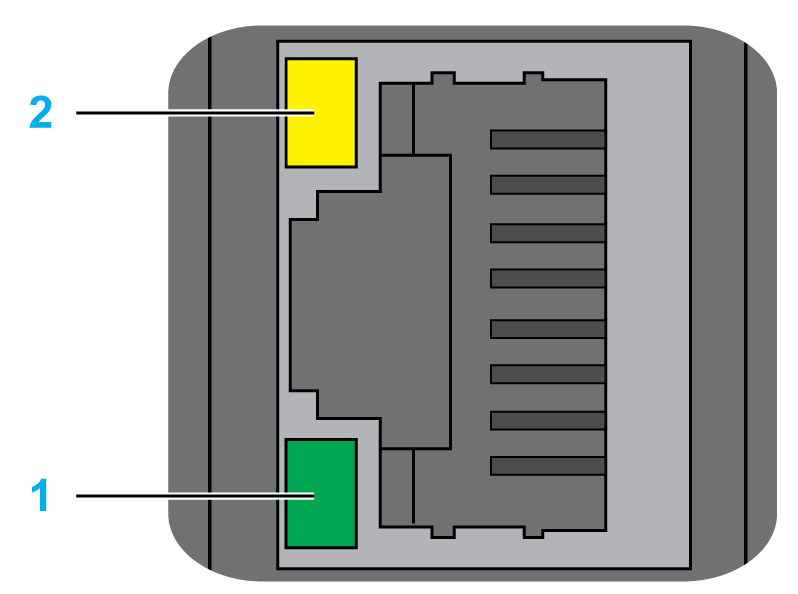

下图显示了 RJ45 连接器状态 LED：
下表描述了 RJ45 连接器状态 LED：
|
标签 |
描述 |
LED 指示灯 |
||
|---|---|---|---|---|
|
颜色 |
状态 |
描述 |
||
|
1 |
以太网活动 |
绿色 |
熄灭 |
无活动 |
|
亮起 |
传输或接收数据 |
|||
|
2 |
以太网链路 |
绿色/黄色 |
熄灭 |
无链接 |
|
黄色常亮 |
链路速率为 10 Mbit/s |
|||
|
绿色常亮 |
活动速率为 100 Mbit/s |
|||
