请参阅接线最佳做法。

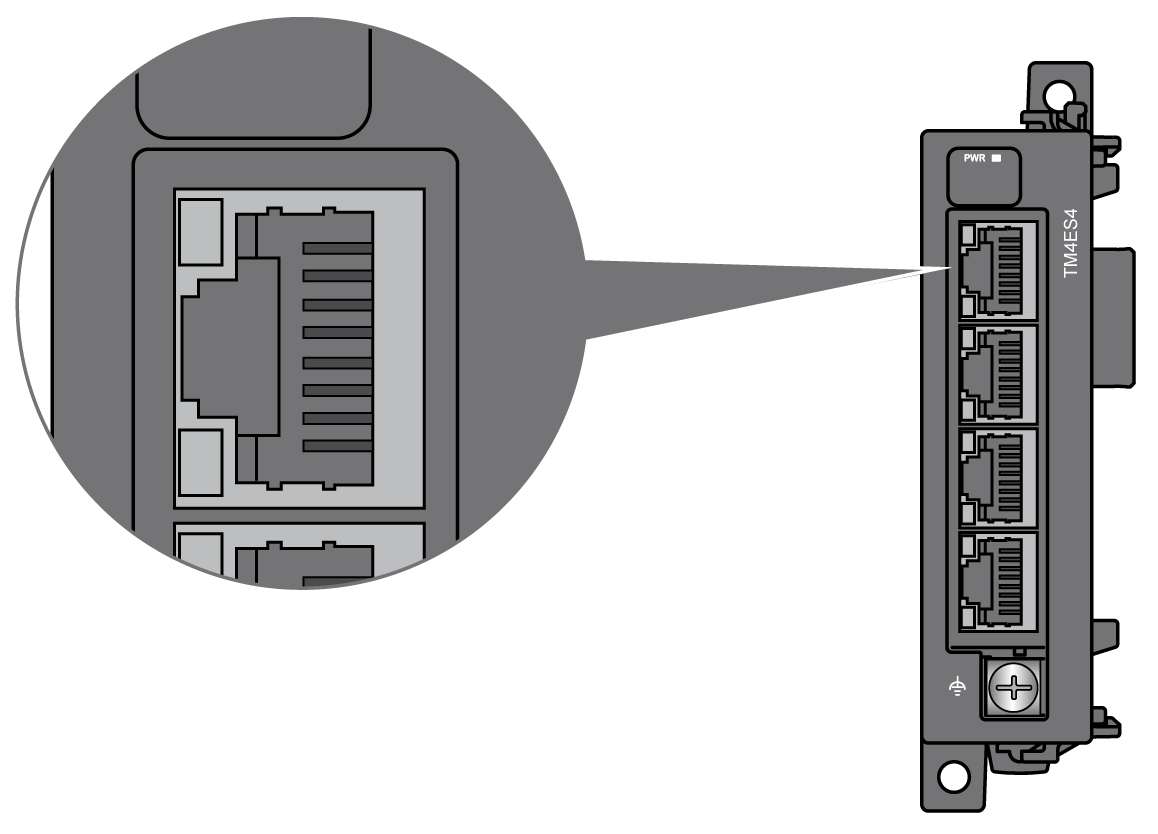

TM4ES4 模块配备了 4 个以太网 RJ45 连接器：

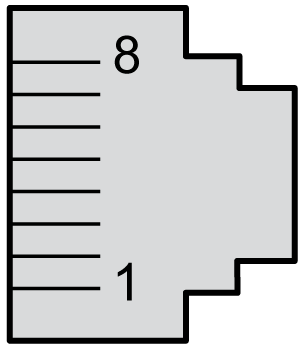

下图显示了以太网 RJ45 连接器引脚：
下表描述了以太网 RJ45 连接器引脚分配：
|
引脚编号 |
信号 |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
– |
|
5 |
– |
|
6 |
RD- |
|
7 |
– |
|
8 |
– |

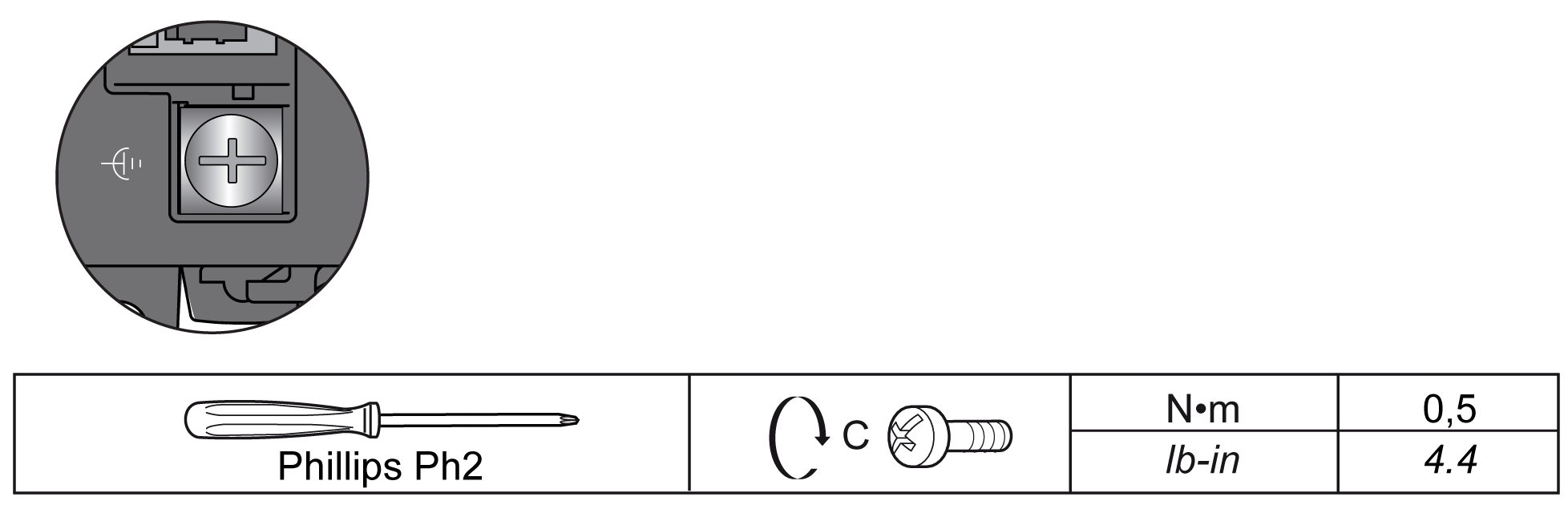

下表显示了要用于所提供的功能性接地 (FE) 电缆的螺钉的特征：
如果扭矩超过上述限制可能会损坏端子螺钉或螺纹。
|
注意 |
|
设备无法操作 |
|
请勿使用超过为此端子指定的最大扭矩（牛米/磅-英寸）来拧紧螺钉端子。 |
|
不遵循上述说明可能导致设备损坏。 |
