TM5SAO4L 特性

简介

这是 TM5SAO4L 电子模块的特性描述。

另请参阅环境特性。

危险

火灾危险

仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。

不遵循上述说明将导致人员伤亡。

警告

意外的设备操作

请勿超过环境和电气特性表中指定的任何额定值。

不遵循上述说明可能导致人员伤亡或设备损坏。

一般特性

下表介绍了 TM5SA04L 电子模块的一般特性：

一般特性
额定电源电压电源	24 Vdc 连接至 24 Vdc I/O 电源段
电源范围	20.4...28.8 Vdc
24 Vdc I/O 段最大电流	63 mA
TM5 总线 5 Vdc 最大电流	2 mA
功耗	1.51 W（最大值）
重量	25 g (0.9 oz)
用于固件更新的 ID 代码	7075（十进制）

输出特性

下表介绍了 TM5SA04L 电子模块的输出特性：

特性	电压输出	电流输出
输出范围	-10...+10 Vdc	0...20 mA
输出阻抗	1 kΩ（最小值）	-
负载阻抗	-	200 Ω（最小值）500 Ω（最大值）
采样持续时间	300 微秒，适用于所有输出
输出类型	差分
对输出变化的响应时间	最大值为 1 毫秒
输出公差 – 25° C (77° F) 环境温度条件下的最大偏差	< 测量值的 0.08%
输出公差 - 温度漂移	0.015% 测量值/ °C
输出公差 - 非线性度	< 0.005% 全标度 (20 Vdc)	< 0.005% 全标度 (20 mA)
降额 ^*	请参见注 ^*
输出公差 - 负载变化导致的最大偏差	0.02%（从 10 MΩ 到 1 kΩ 电阻）	0.5%（从 1 Ω 到 500 Ω 电阻）
数字精度	12 位 + 符号	12 位
精度值	4.882 mV	9.766 μA
抗噪性 - 电缆	需要屏蔽电缆
通道间隔离	未隔离
通道与总线之间的隔离	请参见注 ¹。
输出保护	短路保护：限流 40 mA
^* 注：这些模拟量电子模块受工作温度的限制，范围为 55 和 60 °C 之间（131 和 140 °F）。如果安装环境温度超过 55 °C（131 °F），请勿将 TM5SAI•H 模块安装在其他功耗超过 1.15 瓦的设备附近。有关详细信息，请参阅封闭 TM5 系统。

¹ 电子模块的隔离在 TM5 总线供电的电子部件与连接到该模块的 24 Vdc I/O 电源段供电的部件之间为 500 Vac RMS。实际上，TM5 电子模块安装在总线基板上，并且在 TM5 电源总线与 24 Vdc I/O 电源段之间有一个桥接器。两个电源电路通过为减小电磁干扰影响而设计的特定组件，参考同一个功能性接地 (FE)。这些组件的额定值为 30 Vdc 或 60 Vdc。这样可有效地降低整个系统与 500 Vac RMS 的隔离。

对输出负载降级

模拟量输出模块可配置为电压输出、电流输出或电压和电流混合输出。在混合配置中，必须调整以下降级信息。

如果混合输出中仅有一个输出被配置为电流输出，则使用电流和电压曲线的平均值。如果混合输出中有一个以上的输出被配置为电流输出，则使用当前的输出降级曲线。否则，请使用以下相应降级信息：

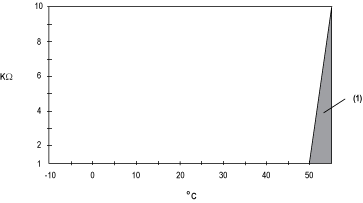

对水平安装中的电压输出负载进行降级：

1 无效区域

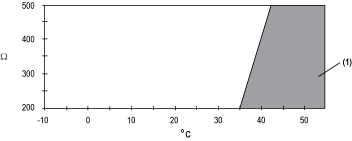

对水平安装中的电流输出负载进行降级：

1 无效区域

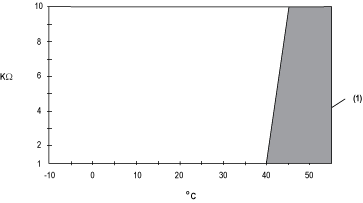

对垂直安装中的电压输出负载进行降级：

1 无效区域

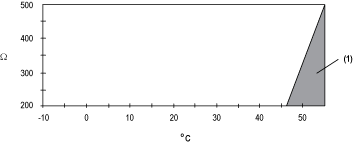

对垂直安装中的电流输出负载进行降级：

1 无效区域
