这是 TM5SDO16T 电子模块的特性描述。
另请参阅环境特性。
|
|
|
火灾危险 |
|
仅对 I/O 通道和电源的最大电流容量使用正确的导线规格。 |
|
不遵循上述说明将导致人员伤亡。 |
|
|
|
意外的设备操作 |
|
请勿超过环境和电气特性表中指定的任何额定值。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下表描述了 TM5SDO16T 电子模块的一般特性：
|
一般特性 |
|
|---|---|
|
额定电源电压 电源 |
24 Vdc 连接至 24 Vdc I/O 电源段 |
|
电源范围 |
20.4...28.8 Vdc |
|
24 Vdc I/O 段最大电流 |
40 mA |
|
TM5 总线 5 Vdc 最大电流 |
56 mA |
|
功耗 |
1.79 W（最大值） |
|
重量 |
24 克（0.8 盎司） |
|
用于固件更新的 ID 代码 |
56839（十进制） |
下表介绍了 TM5SDO16T 电子模块的输出特性：
|
输出特性 |
||
|---|---|---|
|
输出通道 |
16 |
|
|
接线类型 |
1 线 |
|
|
输出电流 |
每路输出最大 0.5 A |
|
|
总输出电流 |
8 A（最大值） |
|
|
输出电压 |
24 Vdc |
|
|
输出电压范围 |
20.4...28.8 Vdc |
|
|
降额 |
请参见“电流降额”一节 |
|
|
电压降 |
0.5 A 额定电流时为 0.1 Vdc（最大值） |
|
|
关闭时的泄漏电流 |
5 µA |
|
|
接通时间 |
300 微秒（最大值） |
|
|
断开时间 |
300 微秒（最大值） |
|
|
输出诊断 |
具有 10 毫秒延迟的输出监控，该功能通过软件进行激活或停用。 |
|
|
输出保护 |
防止短路和过载，提供热保护 |
|
|
短路输出峰值电流 |
3 A（最大值） |
|
|
短路或过载后自动重置 |
是，最短 10 毫秒，取决于内部温度 |
|
|
极性反接保护 |
有 |
|
|
钳位电压 |
典型45 Vdc |
|
|
开关频率 |
电阻式负载 |
500 Hz（最大值） |
|
电感式负载 |
请参见开关电感式负载特性。 |
|
|
隔离 |
输入与内部总线之间 |
请参见注 1 |
|
通道之间 |
未隔离 |
|
1 电子模块的隔离在 TM5 总线供电的电子部件与连接到该模块的 24 Vdc I/O 电源段供电的部件之间为 500 Vac RMS。实际上，TM5 电子模块安装在总线基板上，并且在 TM5 电源总线与 24 Vdc I/O 电源段之间有一个桥接器。两个电源电路通过为减小电磁干扰影响而设计的特定组件，参考同一个功能性接地 (FE)。这些组件的额定值为 30 Vdc 或 60 Vdc。这样可有效地降低整个系统与 500 Vac RMS 的隔离。

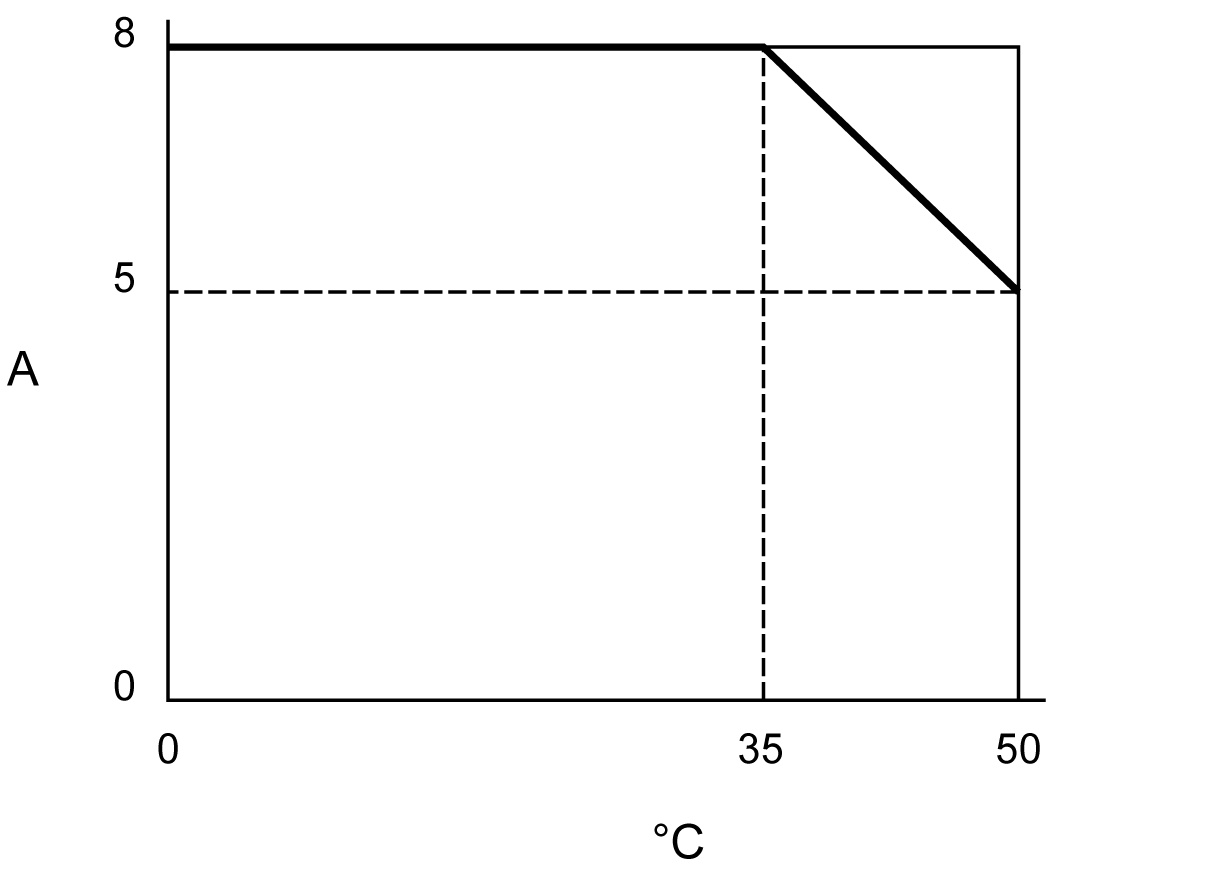

下图显示了垂直安装时的电流降额：
A 总电流
°C 环境温度

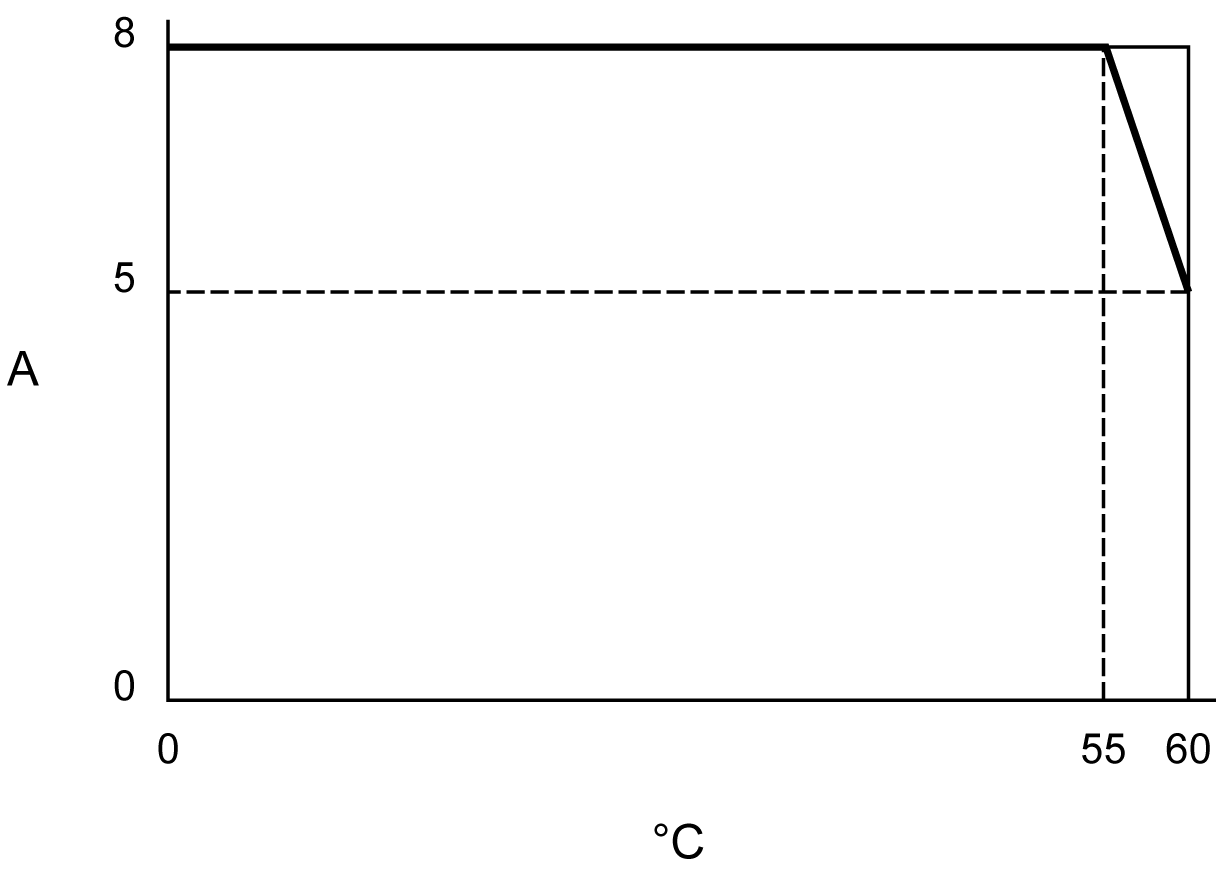

下图显示了水平安装时的电流降额：
A 总电流
°C 环境温度

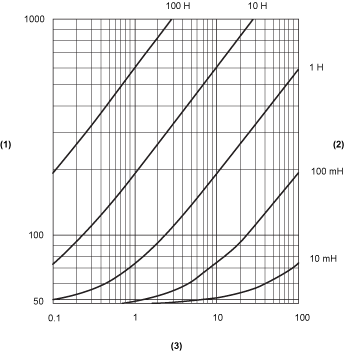

下面的曲线提供了 TM5SDO16T 电子模块的开关电感式负载特性。
1 负载电阻 (Ω)
2 负载电感
3 最大操作循环/秒
