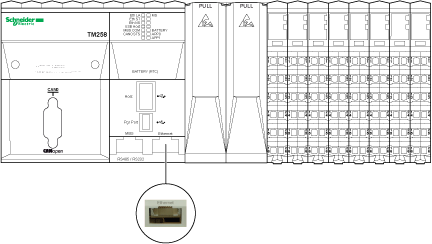

下图显示了控制器的以太网端口的位置：
下表描述了各种以太网特性：
|
特性 |
描述 |
|---|---|
|
标准 |
以太网 |
|
连接器类型 |
RJ45 |
|
波特率 |
支持具有自动协商的以太网“10BaseT”和“100BaseTX” |
|
自动交叉 |
MDI / MDIX |
|
支持的协议 |
oEcoStruxure Machine Expert 协议 oModbus 客户端/服务器 o以太网 IP 设备 oHTTP 服务器 oSNMP |
|
支持的 IP 地址协商类型 |
oDHCP o配置的 IP |
|
供应的电流 |
否 |
下图显示了以太网连接器引脚：
下表描述了以太网连接器引脚：
|
引脚编号 |
信号 |
|---|---|
|
1 |
TD+ |
|
2 |
TD- |
|
3 |
RD+ |
|
4 |
- |
|
5 |
- |
|
6 |
RD- |
|
7 |
- |
|
8 |
- |
有关详细信息，请参阅以太网用户指南。
注意： 控制器支持 MDI/MDIX 自动交叉电缆功能。无需使用专用的以太网交叉电缆来将设备直接连接到此端口（此连接无需以太网集线器或交换机）。
下图显示了位于前面板显示区的 LED：
下表描述了以太网状态 LED：
|
标记 |
描述 |
LED |
|
|---|---|---|---|
|
颜色 |
描述 |
||
|
Eth LA |
以太网活动 |
绿色/黄色 |
请参见下面的以太网状态 LED |
|
Eth ST |
以太网状态 |
绿色/红色 |
|
|
Eth NS |
以太网网络状态 |
绿色/红色 |
|
下表描述了以太网状态 LED：
|
LED |
状态 |
描述 |
|---|---|---|
|
Eth LA |
熄灭 |
无链接 |
|
闪烁的绿色/黄色 |
加电测试。闪烁三次 |
|
|
绿色常亮 |
链路速率为 100 Mbit/s |
|
|
黄色常亮 |
链路速率为 10 Mbit/s |
|
|
绿色闪烁 |
活动速率为 100 Mbit/s |
|
|
黄色闪烁 |
活动速率为 10 Mbit/s |
|
|
Eth ST |
熄灭 |
未连接任何电缆，未获得 IP 地址 |
|
绿色闪烁/红色 |
加电测试。闪烁三次 |
|
|
绿色常亮 |
端口已连接，且已获得 IP 地址 |
|
|
绿色闪烁 3 次 |
未连接任何电缆，但卡具有 IP 地址 |
|
|
绿色闪烁 4 次 |
检测到重复的 IP 地址 |
|
|
绿色闪烁 5 次 |
卡正在执行 BOOTP 或 DHCP 序列 |
|
|
绿色闪烁 6 次 |
配置的 IP 无效。请使用缺省 IP。 |
|
|
Eth NS |
熄灭 |
设备没有 IP 地址或已断电。 |
|
绿色闪烁/红色 |
加电测试。闪烁三次 |
|
|
绿色常亮 |
设备至少已建立了一个连接 |
|
|
绿色快速闪烁 |
设备尚未建立连接，但已获得 IP 地址 |
|
|
红色快速闪烁 |
将此设备作为目标的一个或多个连接已超时。 |
|
|
红色常亮 |
设备检测到其 IP 地址正在使用中。控制器以太网端口无法使用此 IP 地址进行通讯。 |
