USB 主机端口

概述

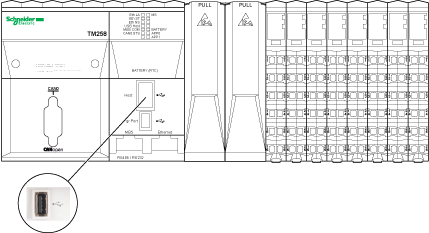

下图显示了控制器的 USB A 型主机端口的位置：





注意： USB A 型主机端口提供 500 mA 连续电流（USB 标准），可在较短持续时间内提供 700 mA 电流峰值。

Modicon M258 Logic Controller 允许使用 USB 存储盘更新固件和传输文件。这样便可以在不需要 EcoStruxure Machine Expert 实例或 FTP 服务器的情况下进行设备和数据更新。

USB 主机端口与 USB 存储盘搭配，便可用来升级固件和传输数据文件。

有关固件升级的详细信息，请参阅升级控制器固件。

有关数据文件传输的详细信息，请参阅使用 USB 存储盘传输文件。

特性

下表描述了 USB 主机端口的特性：

USB 存储盘是具有以下特性的标准 USB 存储盘：

o1 GB 最小容量

oUSB 2.0 规格或更低版本

o格式为 FAT16 或 FAT32

o必须设置卷标

o仅单个分区

注意： 由于缺少详细的规范以及通常所购 USB 存储盘的多样性，即使某个特定存储盘似乎符合这些特性，它仍然可能不被控制器所识别。因此，您应该首先测试提供的任何 USB 存储盘，以确保它能够被控制器识别，然后再大量购买这种盘。

状态 LED

下图显示了位于前面板显示区的 LED：





下表描述了 USB 状态 LED：
