配电接线图



外部电源的接线图

接线图

注意： 将 0 Vdc 电源电路连接在一起并连接至您系统的功能性接地 (FE)，以满足 EMC 要求。

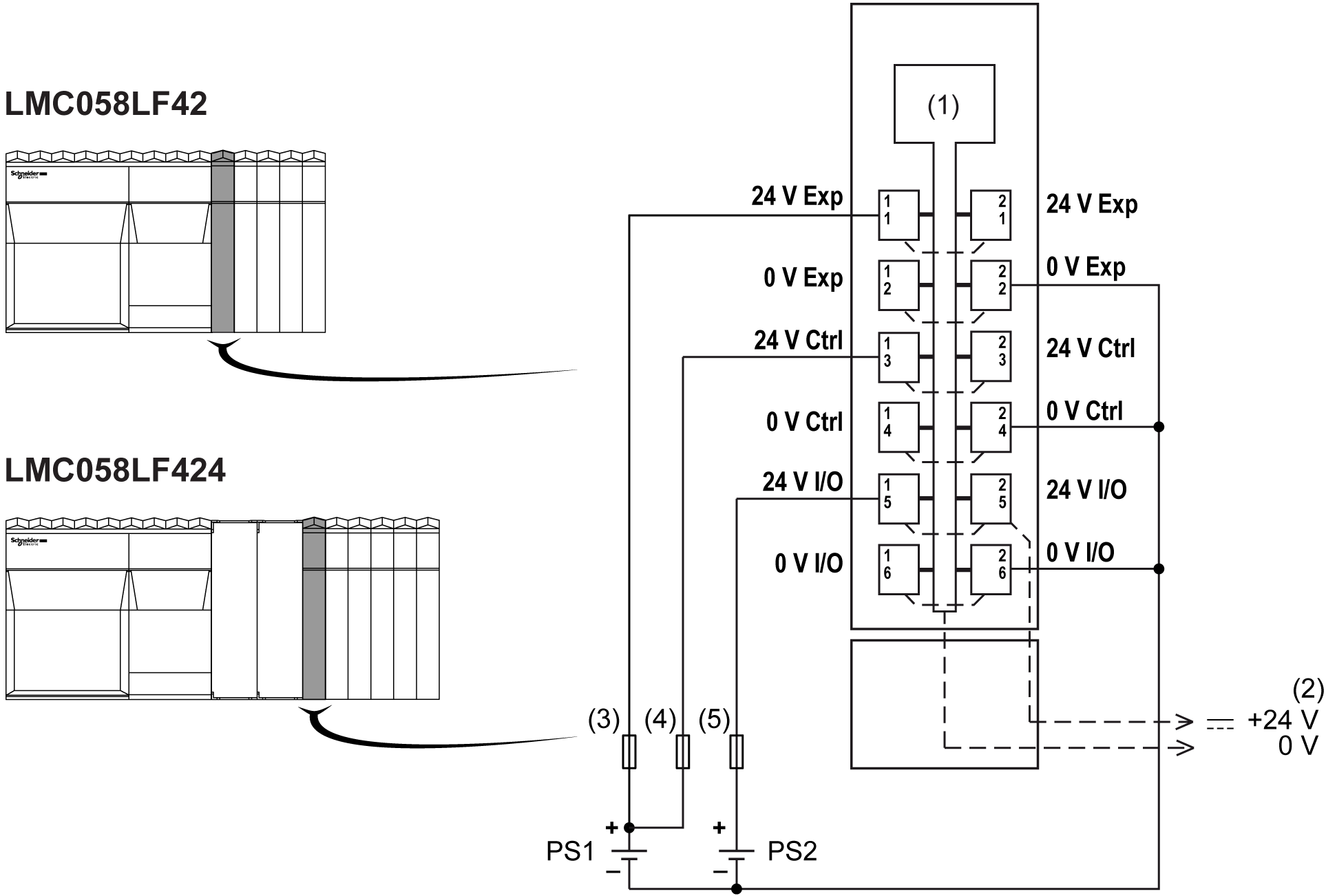

下图显示了控制器配电模块 (CPDM) 的接线图：



1   内部电子元件

2   集成在总线基板上的 24 Vdc I/O 电源段

3   外部熔断器，类型 T 慢断熔断器，3 A 250 V

4   外部熔断器，类型 T 慢断熔断器，2 A 250 V

5   外部熔断器类型 T 慢断熔断器 10 A（最大）250 V

PS1/PS2   外部隔离电源 24 Vdc

Exp   嵌入式专用 I/O 电源

Ctrl   主电源

I/O   I/O 电源段电源

注意： 已为控制器或扩展 I/O 和相关公共端的最大电流特性规定了相应的熔断器值。鉴于可能还有适用于连接到的独特类型的输入和输出设备的其他注意事项，或符合当地、国家或适用认证法规和标准要求，应相应地确定熔断器的规格。
