PCI 模块安装

安装注意事项

为确保安装位置与最小间距正确，应根据为控制器确定的规则安装 PCI 模块。请参阅系统安装的站点要求。

注意： PCI 模块设计为在与控制器相同的温度范围内操作，包括控制器降级以适应扩展温度操作，以及与安装位置相关的温度限制。

注意

静电放电

o在给控制器通电之前，请确认空 PCI 插槽已盖有护盖。

o不得触碰裸露的 PCI 接口。

不遵循上述说明可能导致设备损坏。

注意

静电放电

o将电子组件存储在其防护性的包装中，直到开始装配时才可取出。

o仅触摸模块的外壳。

o采取必要的防静电措施。

不遵循上述说明可能导致设备损坏。

安装

下表介绍了在控制器上安装 PCI 模块的各个步骤。

步骤	操作
1	在拆下任何护盖或安装 PCI 模块之前，先断开所有设备的所有电源连接。
2	从包装中取出 PCI 模块。

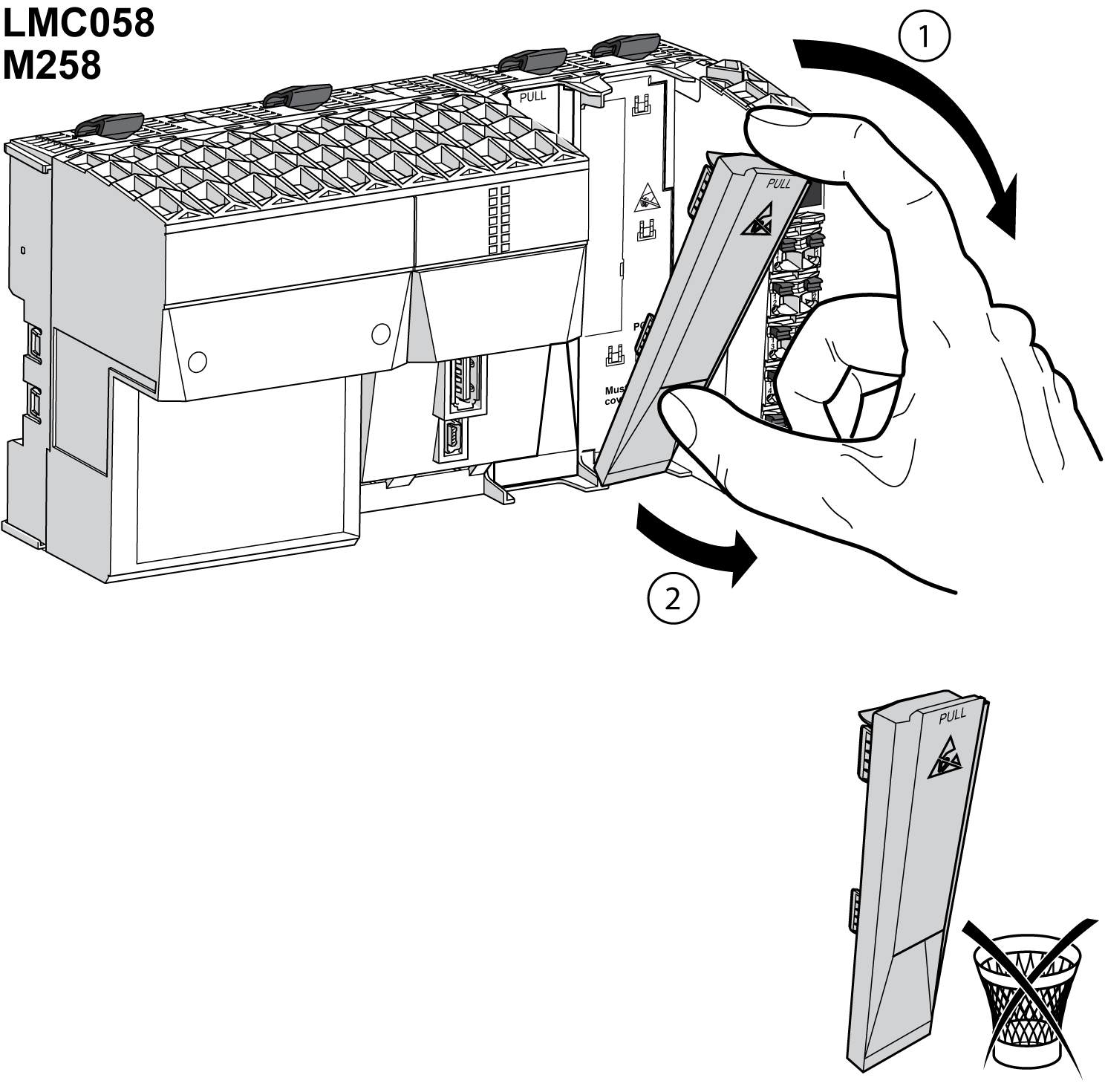

3	卸下控制器插槽的护盖。注意：请保存此护盖，以便在拆卸时再次使用此护盖。

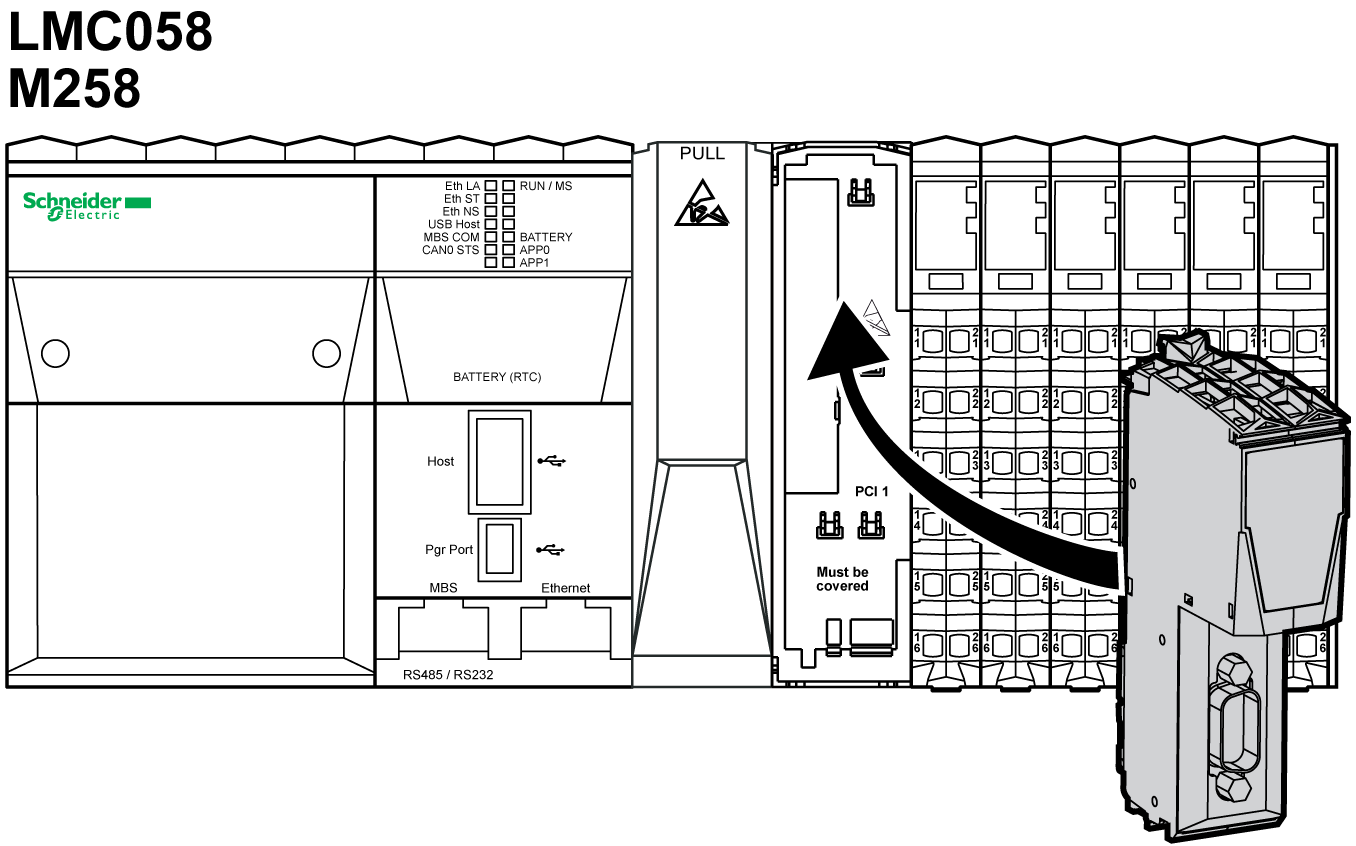

4	将 PCI 模块插入控制器的插槽中。

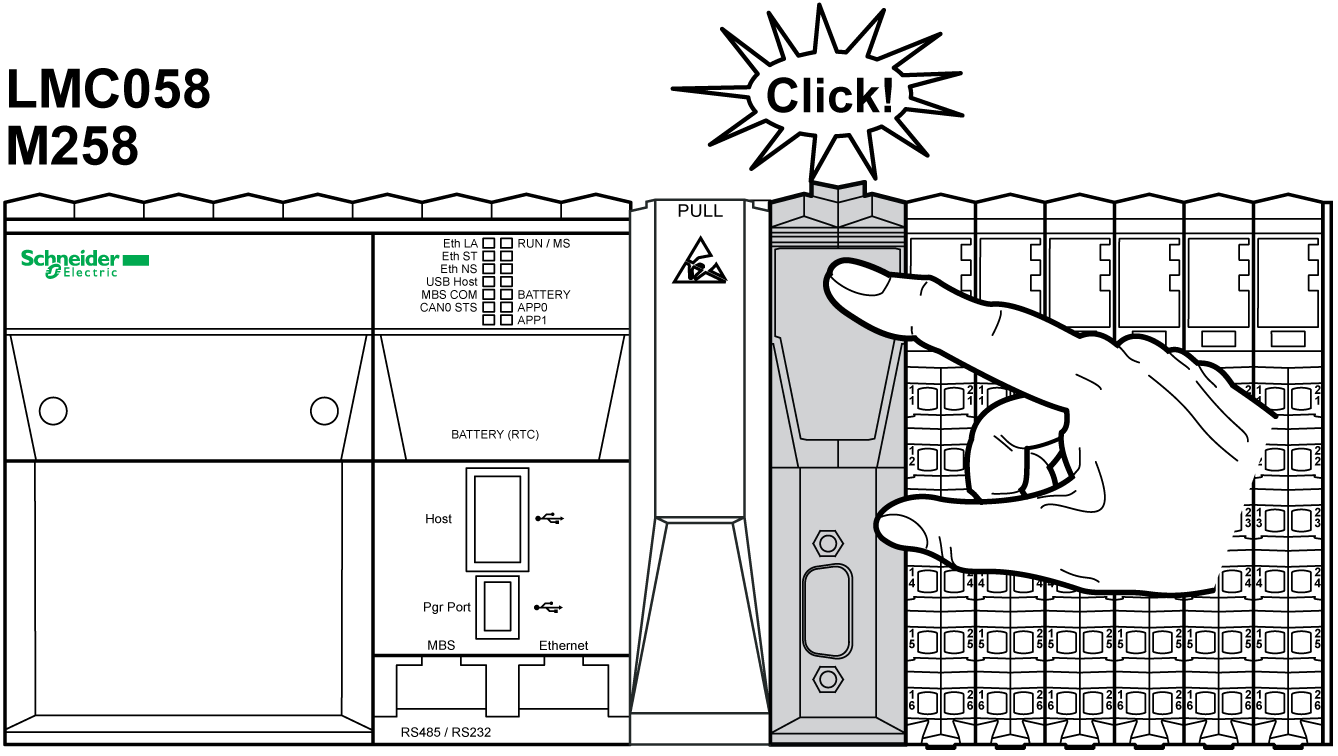

5	将 PCI 模块推入控制器，直到发出“咔哒”声。

拆卸

下表介绍了从控制器拆卸 PCI 模块的各个步骤。

步骤	操作
1	请先断开所有设备（包括连接的设备）的所有电源连接，然后再拆卸 PCI 模块。

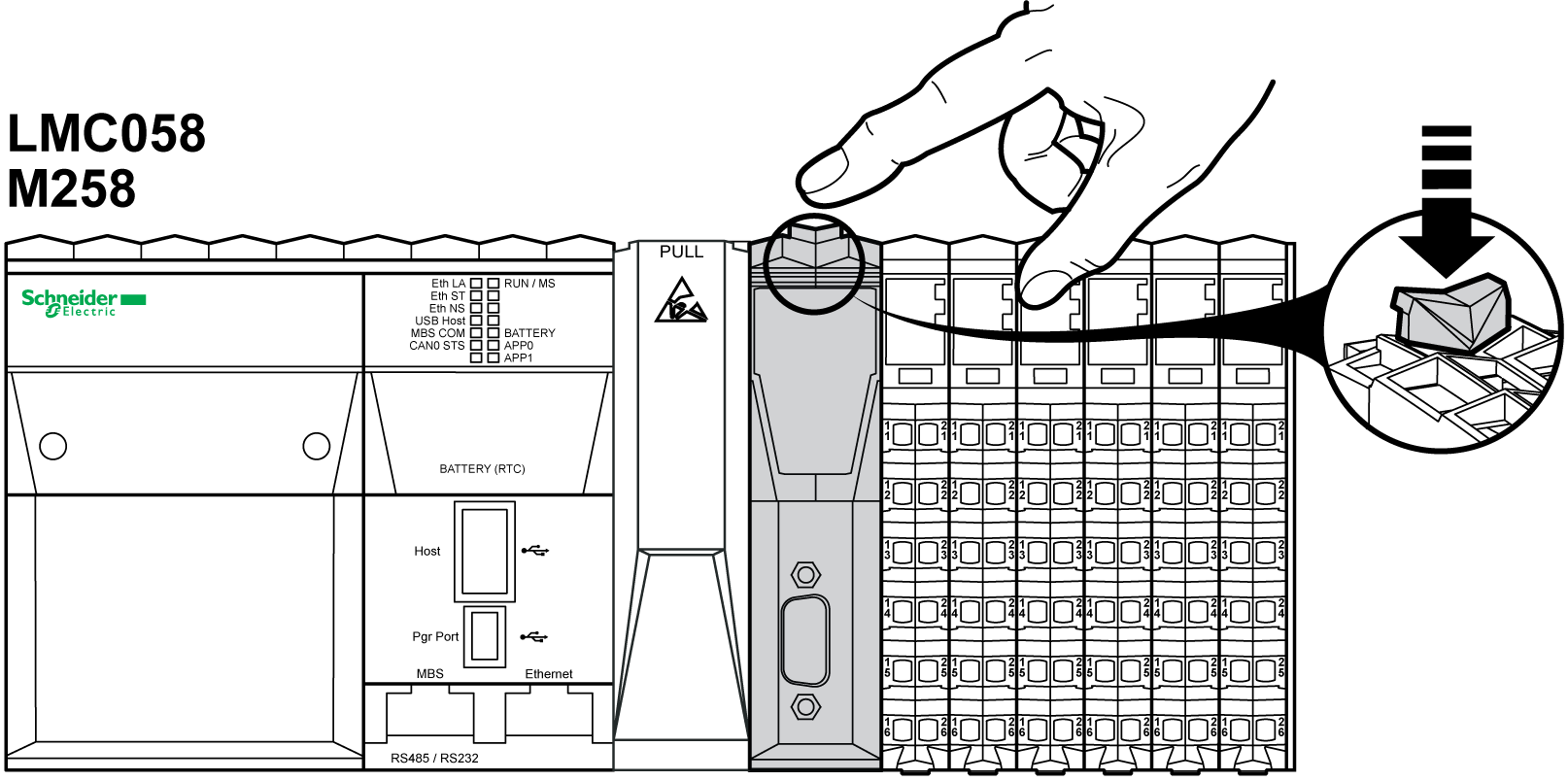

2	按下 PCI 模块上的锁定夹。

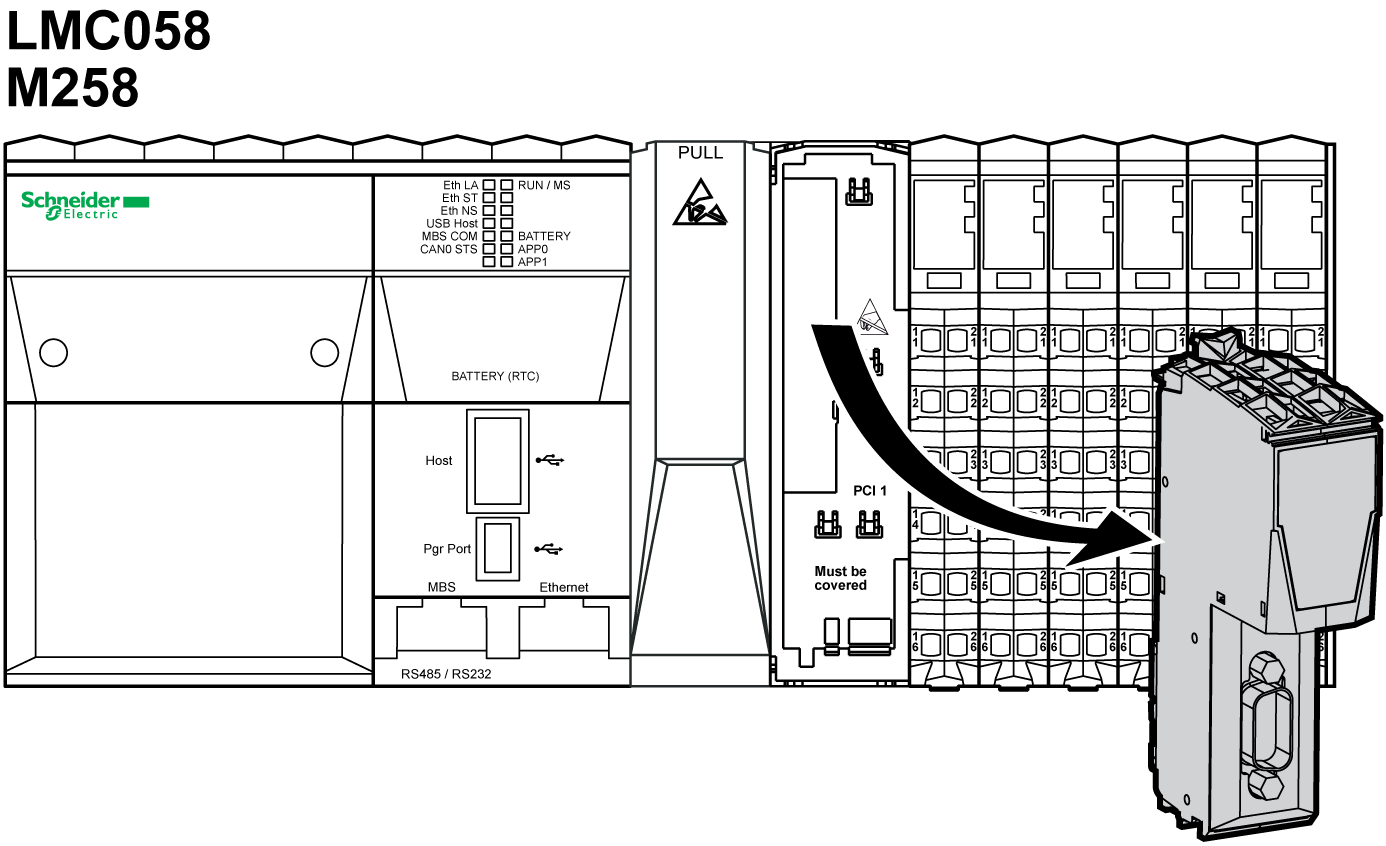

3	将 PCI 模块从其安装插槽中拉出。
4	将护盖安放到控制器的插槽上。
