为了以循环方式在 Profibus DP 从站 PCI 扩展模块和 Profibus 主站之间交换输入/输出数据，请在 Profibus-Modules I/O Mapping 选项卡中定义变量。
控制器的 %IW 地址是由 Profibus DP 主站提供的输出值。
控制器的 %QW 地址应用于 Profibus DP 主站的输入。
要创建 TM5PCDPS 的 I/O 映射表，请在硬件目录中选择需要的 Profibus I/O 模块，将其拖到设备树，然后将其放到设备树的 TM5PCDPS 节点上。
有关将设备添加到项目的更多信息，请参阅：
• 使用拖放方法
• 使用上下文菜单或加号按钮

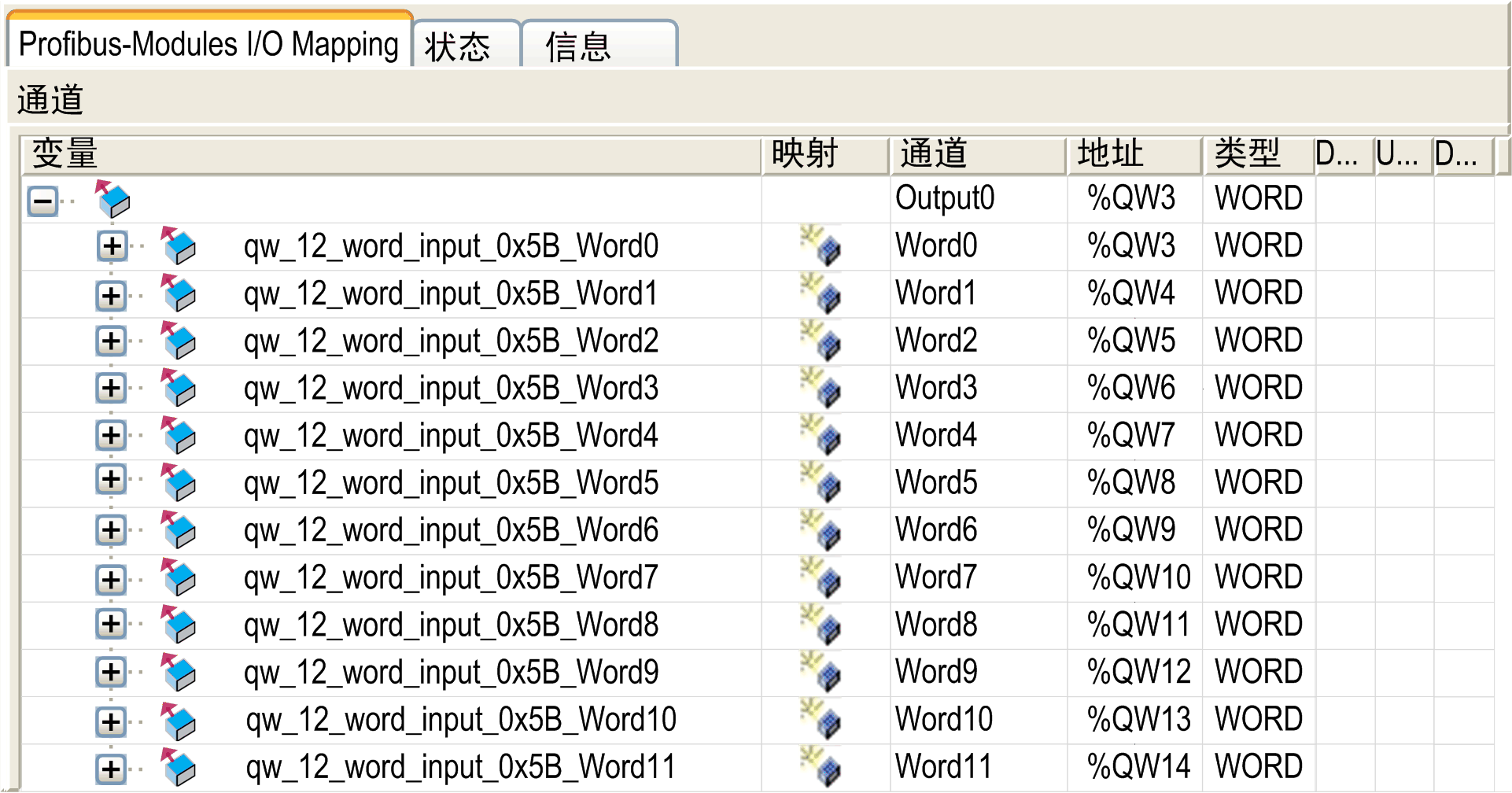

交换变量会在 Profibus-Module I/O Mapping 选项卡的 %IWx 和 %QWx 中自动创建。双击已添加的 I/O 设备以访问此屏幕。
配置已添加到 TM5PCDPS PCI 模块的虚拟 I/O 设备
下表描述了配置窗口的各个选项卡：
配置窗口包含以下选项卡：
|
选项卡名称 |
描述 |
|---|---|
|
Profibus-Modules I/O Mapping |
此选项卡包含用于交换数据的变量。 |
|
状态 |
此选项卡提供诊断信息。 |
|
信息 |
此选项卡提供有关选定输入或输出模块的详细信息。 |
下表描述了根据以下状态而定的 Profibus I/O 状态：
o控制器状态
oProfibus 通讯状态（PLCSystem 的 PROFIBUS_R.i_CommState 的值）
|
控制器状态 |
控制器 Profibus I/O 状态 |
|---|---|
|
已停止 |
按照 %QW 在 PLC 设置中的配置对其进行管理（请参阅“控制器状态和行为”一章） 按照 %QW 在 PLC 设置中的配置对其进行管理（请参阅“控制器状态和行为”一章） |
|
正在运行 |
主站会更新 %IW 地址。 会将 %QW 地址发送到主站 |
|
暂停 |
按照 %QW 在 PLC 设置中的配置对其进行管理（请参阅“控制器状态和行为”一章） %IW 地址会保留最近由主站发送的正确值 |
|
通讯状态 |
PROFIBUS_R.i_CommState 的值 |
控制器 Profibus I/O 状态 |
|---|---|---|
|
Profibus 主站已停止 |
4（运行模式） |
主站会将 %IW 地址设置为 0。 会将 %QW 地址发送到主站 |
|
检测到看门狗 |
2（停止） |
不会将 %QW 地址发送到主站 %IW 地址会保留最近由主站发送的正确值 |
