下表描述了 TM7BAM4VLA 功能块的主要特性：
|
主要特性 |
||
|---|---|---|
|
输入通道数 |
2 |
|
|
输出通道数 |
2 |
|
|
信号类型 |
电压 |
|
|
输入范围 |
-10...+10 Vdc |
|
|
输出范围 |
-10...+10 Vdc |
|
|
精度 |
11 位 + 符号 |
|
|
传感器和执行器连接类型 |
||

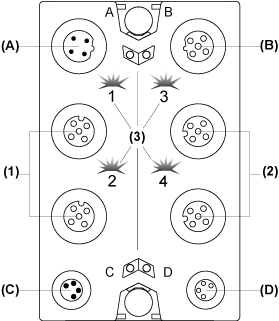

下图显示了 TM7BAM4VLA 功能块：
(A) TM7 总线输入连接器
(B) TM7 总线输出连接器
(C) 24 Vdc 电源输入连接器
(D) 24 Vdc 电源输出连接器
(1) 输入连接器
(2) 输出连接器
(3) 状态 LED
下表描述了 TM7BAM4VLA 功能块的连接器和通道分配。有关详细信息，请参阅I/O 配置选项卡：
|
I/O 连接器 |
I/O 状态 LED |
通道类型 |
通道 |
|---|---|---|---|
|
1 |
1 |
输入 |
I0 |
|
2 |
2 |
输入 |
I1 |
|
3 |
3 |
输出 |
Q0 |
|
4 |
4 |
输出 |
Q1 |

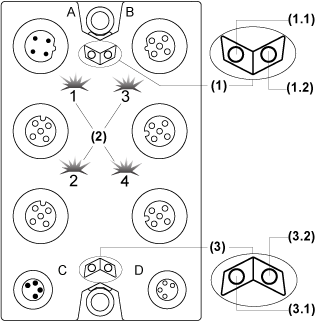

下图显示 TM7BAM4VLA 功能块的状态 LED：
(1) TM7 总线状态 LED，一组两个 LED：1.1（绿色）和 1.2（红色）
(2) I/O 状态 LED，由两组 LED 组成，每组两个：1 和 2（绿色）、3 和 4（黄色）
(3) I/O 功能块状态 LED，一组两个 LED：3.1（绿色）和 3.2（红色）
下表描述了 TM7BAM4VLA 功能块的 TM7 总线状态 LED：
|
TM7 总线状态 LED |
描述 |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
不亮 |
不亮 |
TM7 总线上无电源 |
|
亮 |
亮 |
TM7 总线处于预操作状态： oTM7 总线上有电源，且 o功能块未初始化 |
|
亮 |
不亮 |
TM7 总线处于正常操作状态 |
|
不亮 |
亮 |
检测到 TM7 总线错误 |
下表描述了 TM7BAM4VLA 功能块的 I/O 状态 LED：
|
通道 LED |
状态 |
描述 |
|---|---|---|
|
1 和 2 |
不亮 |
开放连接或传感器/执行器已断开 |
|
闪烁 |
输入信号溢出或下溢 |
|
|
亮 |
模拟量/数字量转换器正在运行，值可用 |
|
|
3 和 4 |
不亮 |
启用的继电器尚未关闭，除 0 之外，无任何值可用 |
|
亮 |
模拟量/数字量转换器正在运行，值可用 |
下表描述了 TM7BAM4VLA 功能块的 I/O 功能块状态 LED：
|
功能块状态 LED |
状态 |
描述 |
|---|---|---|
|
3.1 |
不亮 |
无电源 |
|
一次闪烁 |
复位状态 |
|
|
闪烁 |
预操作状态 |
|
|
亮 |
正常操作状态 |
|
|
3.2 |
不亮 |
正常或无电源 |
|
一次闪烁 |
检测到 I/O 通道错误。输入信号溢出或下溢 |
|
|
两次闪烁 |
电源不在有效范围之内 |
|
|
亮 |
检测到的错误或复位状态 |
