TM7 系统 包括 IP67 I/O 功能块以及现场总线、扩展、传感器/执行器和电源电缆。
TM7 I/O 功能块可以是：
o数字量 I/O 功能块，有关详细信息，请参阅 Modicon TM7 数字量 I/O 功能块硬件指南
o模拟量 I/O 功能块
o配电功能块 (PDB)，有关详细信息，请参阅 Modicon 灵活的 TM5 / TM7 系统 - 系统计划和安装指南中的 TM7SPS1A 配电功能块 (PDB) 一章。

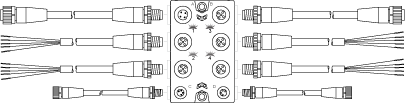

下图显示了 TM7 I/O 功能块及关联的电缆：
|
项目 |
TM7 电缆类型 |
TM7 功能块连接器 |
|---|---|---|
|
A |
扩展总线子站电缆 |
TM7 总线输入 |
|
B |
扩展总线子站电缆 |
TM7 总线输出 |
|
1...4 |
传感器或执行器电缆 |
I/O 连接器 |
|
C |
电源子站电缆 |
24 Vdc 电源输入连接器 |
|
D |
电源子站电缆 |
24 Vdc 电源输出连接器 |
|
|
|
不符合 IP67 |
|
o请根据本文档中指定的扭矩值，正确安装所有连接器和电缆或密封塞并拧紧，以符合 IP67。 o请勿在有水或湿气的情况下连接或断开电缆或密封塞。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
|
注意 |
|
静电放电 |
|
o不得触摸功能块的引脚连接器。 o在正常运行过程中，始终保持电缆或密封塞处于正确位置。 |
|
不遵循上述说明可能导致设备损坏。 |
有关该电缆类型和长度的详细信息，请参阅 TM7 电缆及其参考号。

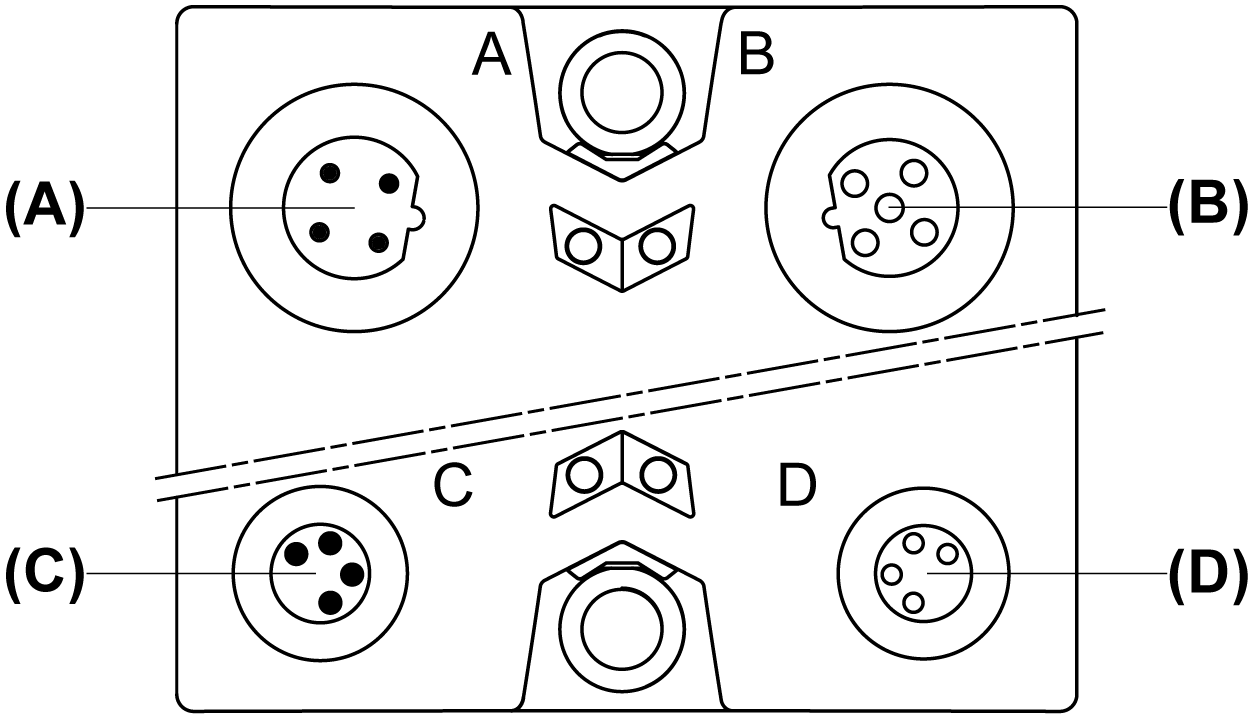

下图显示了 TM7 I/O 功能块的连接器分配：
(A) TM7 总线输入连接器 M12
(B) TM7 总线输出连接器 M12
(C) 24 Vdc 电源输入连接器 M8
(D) 24 Vdc 电源输出连接器 M8
下图显示了 TM7 总线输入 (A) 和输出 (B) 连接器的引脚分配：
|
连接 |
引脚 |
名称 |
|---|---|---|
|
1 |
TM7 V+ |
|
2 |
TM7 总线数据 |
|
|
3 |
TM7 0 Vdc |
|
|
4 |
TM7 总线数据 |
|
|
5 |
N.C. |
下图显示了 24 Vdc 电源输入 (C) 和输出 (D) 连接器的引脚分配：
|
连接 |
引脚 |
名称 |
|---|---|---|
|
1 |
24 Vdc I/O 电源段 |
|
2 |
24 Vdc I/O 电源段 |
|
|
3 |
0 Vdc |
|
|
4 |
0 Vdc |
注意：
o每个 I/O 功能块的简介部分介绍了 LED 状态。
o每个 I/O 功能块的接线图部分介绍了 I/O 连接器的引脚分配。
