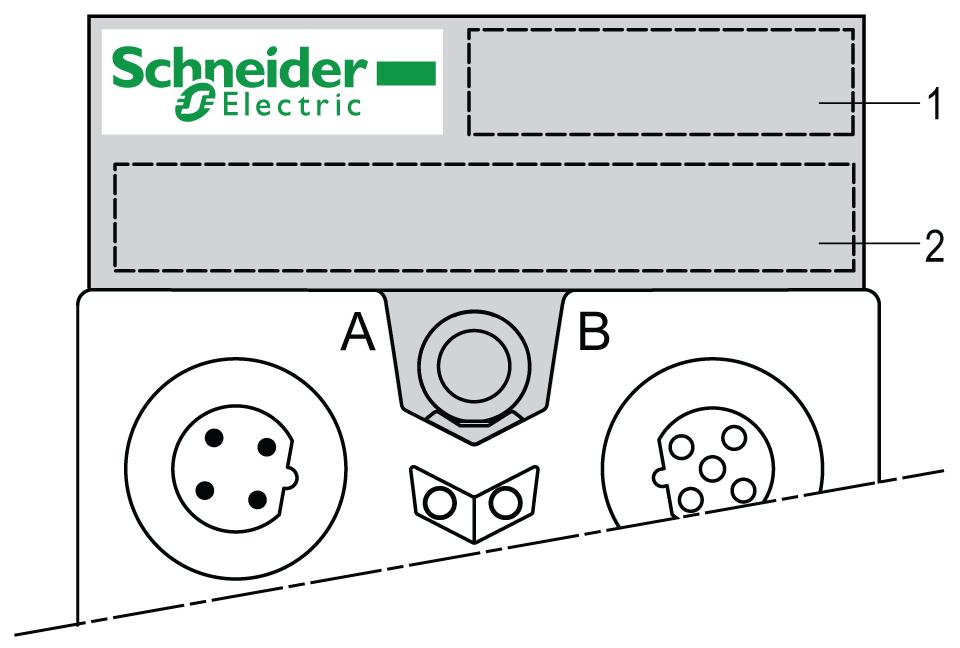

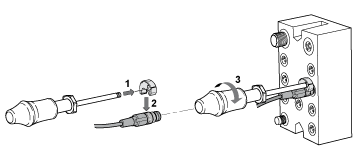

安装指南

简介

可以使用以下方法安装 TM7 系统：

o带两个楔形螺母和 M4 螺钉的铝框架

o带 TM7ACMP 安装板的 DIN 导轨

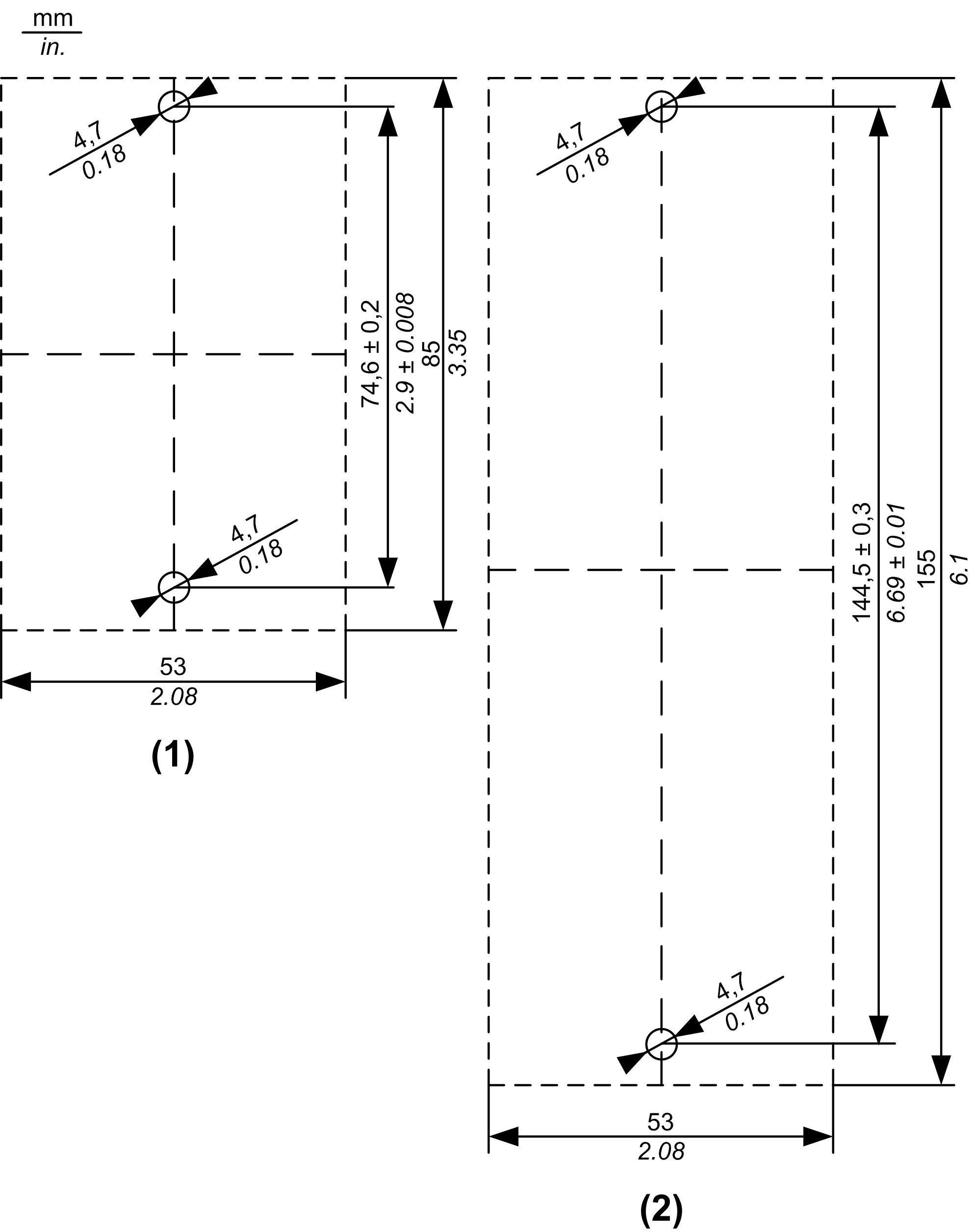

o直接安装在机器上。

注意：只能对尺寸 1（最小）功能块尺寸使用 TM7ACMP 安装板在 DIN 导轨上进行安装。

注意： TM7 系统组件必须始终安装到导电背板上。

将 TM7 功能块安装在铝框架上

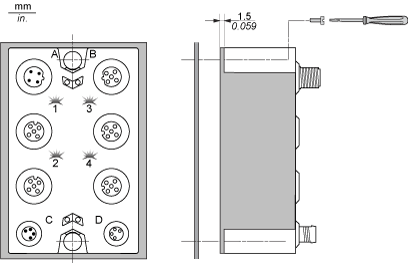

可以使用两个楔形螺母和 M4 螺钉将功能块安装在铝框架上：

注意：用于紧固 M4 螺钉的最大扭矩是 0.6 牛米（5.3 磅-英寸）。

注意

设备无法操作

o确保功能块已牢固地附着在其安装表面上。

o请勿使用超过指定最大扭矩的扭矩来拧紧螺钉。

不遵循上述说明可能导致设备损坏。

将 TM7 功能块安装在 DIN 导轨上

可以使用 TM7ACMP 安装板，将尺寸 1 功能块安装在 DIN 导轨上。为了符合 EMC（电磁兼容性）标准，金属 DIN 导轨必须与平面金属安装表面连接，或者安装到 EIA（电子工业联盟）机架上或 NEMA（国家电气制造商协会）机箱中。在所有情况下，安装面都必须正确接地。

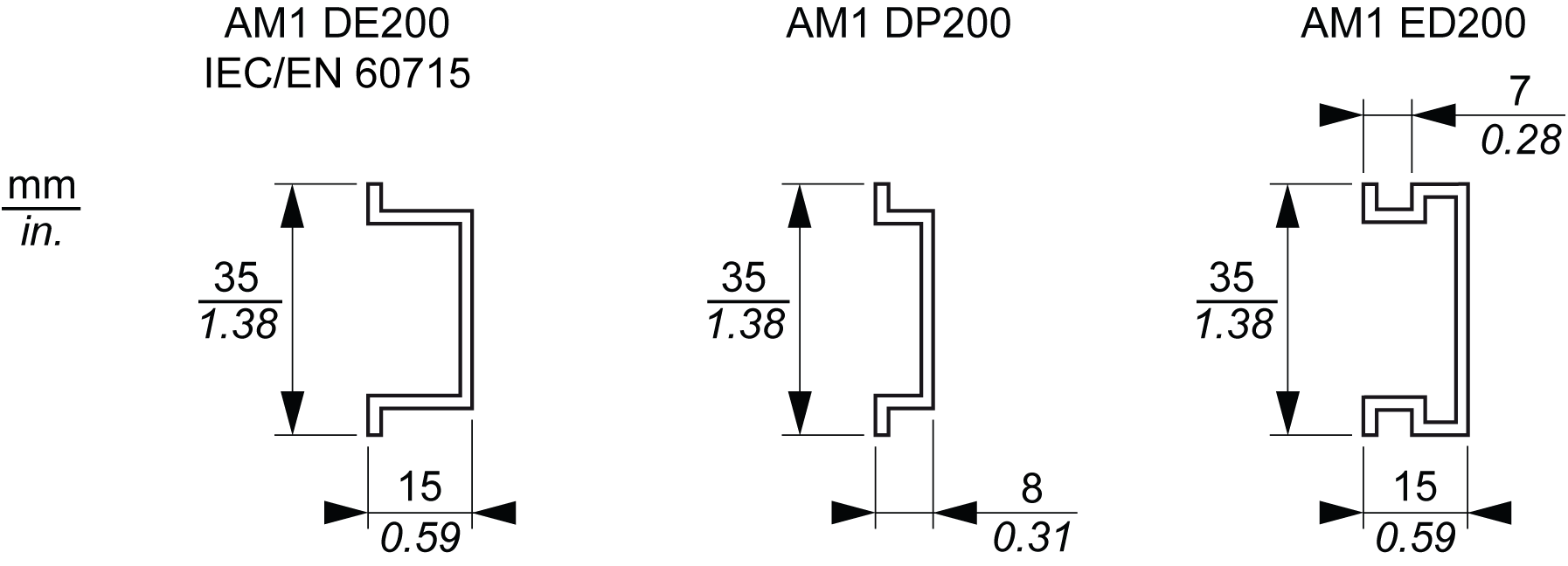

您可以从 Schneider Electric 订购合适的 DIN 导轨：

注意：只有尺寸 1（最小）功能块才能使用安装板安装到 DIN 导轨上。

以下过程提供在 DIN 导轨上装配和安装功能块的逐步说明：

步骤	动作
1	用螺钉将功能块固定到安装板。所需螺钉随安装板一起提供。注意：用于紧固所需螺钉的最大扭矩是 0.6 Nm（5.3 磅-英寸）。
2	将安装板的上部突出搭扣置于 DIN 导轨的顶部边缘上 (1)。将功能块旋转到 DIN 导轨上，直到其卡入到位 (2)。
3	功能块已正确安装到 DIN 导轨上

步骤

动作

用螺钉将功能块固定到安装板。所需螺钉随安装板一起提供。

注意：用于紧固所需螺钉的最大扭矩是 0.6 Nm（5.3 磅-英寸）。
