下表描述了 TM7BDI16B 功能块的主要特性：
|
主要特性 |
||
|---|---|---|
|
输入通道数 |
16 |
|
|
输入类型 |
类型 1 |
|
|
信号类型 |
漏极 |
|
|
额定输入电压 |
24 Vdc |
|
|
传感器连接类型 |
M8，凹形连接器类型 |
|

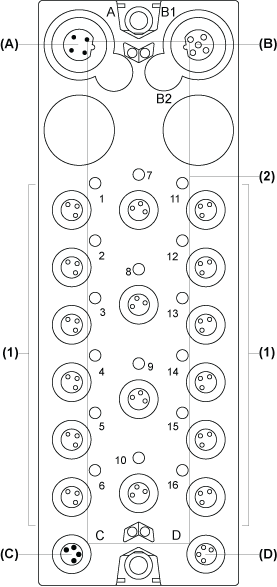

下图显示了 TM7BDI16B 功能块：
(A) TM7 总线输入连接器
(B) TM7 总线输出连接器
(C) 24 Vdc 电源输入连接器
(D) 24 Vdc 电源输出连接器
(1) 输入连接器
(2) 状态 LED
下表描述了 TM7BDI16B 功能块的连接器和通道分配：
|
输入连接器 |
通道类型 |
通道 |
|
|---|---|---|---|
|
1 |
1 |
输入 |
I0 |
|
2 |
2 |
输入 |
I1 |
|
3 |
3 |
输入 |
I2 |
|
4 |
4 |
输入 |
I3 |
|
5 |
5 |
输入 |
I4 |
|
6 |
6 |
输入 |
I5 |
|
7 |
7 |
输入 |
I6 |
|
8 |
8 |
输入 |
I7 |
|
9 |
9 |
输入 |
I8 |
|
10 |
10 |
输入 |
I9 |
|
11 |
11 |
输入 |
I10 |
|
12 |
12 |
输入 |
I11 |
|
13 |
13 |
输入 |
I12 |
|
14 |
14 |
输入 |
I13 |
|
15 |
15 |
输入 |
I14 |
|
16 |
16 |
输入 |
I15 |

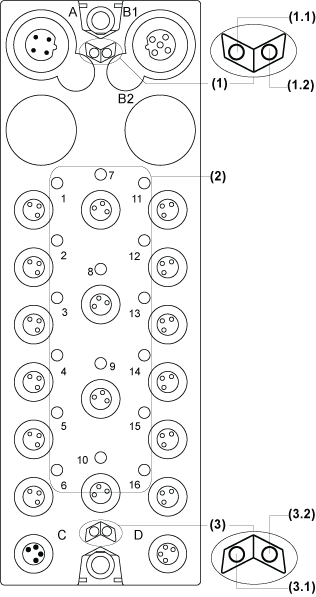

下图显示 TM7BDI16B 功能块的状态 LED：
1 TM7 总线状态 LED，一组两个 LED：1.1（绿色）和 1.2（红色）
2 通道 LED，由十六个 LED（绿色）组成
3 功能块状态 LED，一组两个 LED：3.1（绿色）和 3.2（红色）
下表描述了 TM7BDI16B 功能块的 TM7 总线状态 LED：
|
TM7 总线状态 LED |
描述 |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
不亮 |
不亮 |
TM7 总线上无电源 |
|
亮起 |
亮起 |
TM7 总线处于预操作状态： oTM7 总线上有电源，且 o功能块未初始化 |
|
亮起 |
不亮 |
TM7 总线处于正常操作状态 |
|
不亮 |
亮起 |
检测到 TM7 总线错误 |
下表描述了 TM7BDI16B 功能块的输入状态 LED：
|
通道 LED |
状态 |
描述 |
|---|---|---|
|
1 到 16 |
不亮 |
相应的输入已禁用 |
|
1 到 16 |
亮起 |
相应的输入已激活 |
下表描述了 TM7BDI16B 功能块的输入功能块状态 LED：
|
功能块状态 LED |
状态 |
描述 |
|---|---|---|
|
3.1 |
不亮 |
无电源 |
|
一次闪烁 |
复位状态 |
|
|
闪烁 |
预操作状态 |
|
|
亮起 |
正常操作状态 |
|
|
3.2 |
不亮 |
正常或无电源 |
|
亮起 |
检测到的错误或复位状态 |
