在对 TM7 系统 接线时，必须遵循几条规则。有关更多详细信息，请参阅 TM7 电缆。
|
|
|
存在电击、爆炸或电弧闪光危险 |
|
o在卸除任何护盖或门，或安装或卸除任何附件、硬件、电缆或接线之前，先断开所有设备（包括已连接设备）的电源连接，但设备的相应硬件指南中另有指定的特定情况除外。 o根据指示，在相应的地方和时间，务必使用具有合适额定值的电压感测设备来检测是否断电。 o更换并紧固所有护盖、附件、硬件、电缆与导线，并确认接地连接正确后再对设备通电。 o在操作本设备及相关产品时，必须使用指定电压。 |
|
如果不遵守这些说明，将会导致死亡或严重伤害。 |
在对 TM7 系统 接线时，必须遵循以下规则：
oI/O 和通讯接线必须与电源接线分开进行。这 2 类接线不能在同一电缆管道内布设。
o检查操作条件和环境是否在规格值允许的范围内。
o所用电缆的规格必须满足电压和电流要求。
o仅使用铜导线。
o仅使用 TM7 扩展总线电缆。
使用 Schneider Electric IP67 预制电缆时，TM7 系统 功能块会包含安装和连接硬件固有的接地系统。TM7 系统 功能块必须始终安装在导电背板上。用于安装功能块的背板或物体（金属机架、安装导轨或安装板）必须根据您的当地、地区和国家要求和法规进行接地 (PE)。有关更多重要信息，请参阅您的系统功能块接地。
注意： 如果不使用 Schneider Electric IP67 预制电缆，则必须使用屏蔽电缆和导电连接器（连接器上的金属线），并确保将电缆屏蔽层连接到连接器的金属套管上。
|
|
|
接地连通性不当 |
|
o仅使用具有绝缘的屏蔽外套的电缆。 o仅使用带有金属线的 IP67 连接器。 o将电缆屏蔽层连接到连接器的金属线。 o始终遵守当地、地区和/或国家的接线要求。 |
|
不遵循上述说明可能导致人员伤亡或设备损坏。 |
下图显示了 TM7 系统 的接地：
根据负载，特定功能块上的输出可能需要保护电路。使用直流电压的电感式负载可能会产生导致过冲的电压反射，从而损坏输出设备或缩短其使用寿命。
|
注意 |
|
设备无法操作 |
|
o确保连接到 TM7 数字量 I/O 功能块的执行器具有内置保护电路，以降低电感式电流负载损坏输出的风险。 o如果执行器没有内置保护，请使用合适的 IP67 等级外部保护电路降低电感式电流负载损坏输出的风险。 |
|
不遵循上述说明可能导致设备损坏。 |
注意： 下面的接线图是概念性示意图，仅将其作为选择适用 IP67 保护性设备的非限定指南。

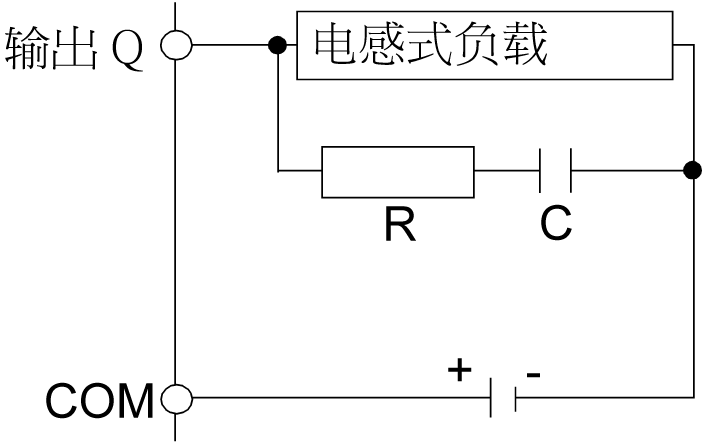

保护性电路 A：该保护电路可用于 DC 负载电源电路。
oC 代表一个从 0.1 到 1 μF 之间的值。
oR 代表电阻值与负载近似相等的电阻器。

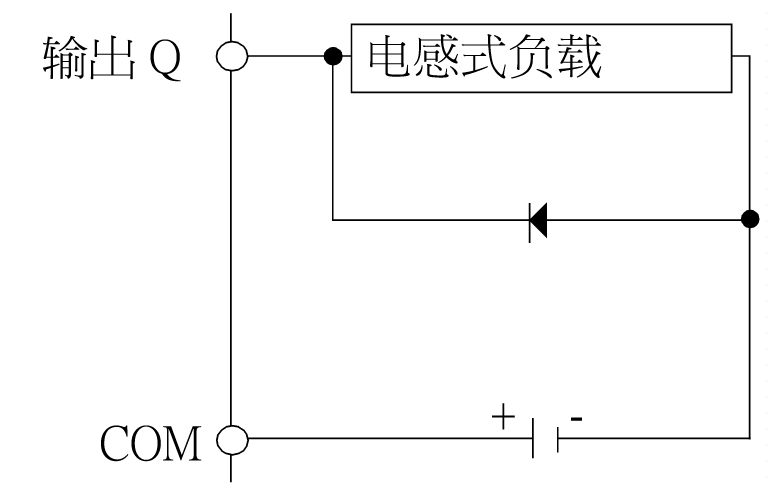

保护性电路 B：该保护电路可用于 DC 负载电源电路。
使用具有以下额定值的二极管：
o反向耐压值：负载电路的电源电压 x 10。
o正向电流值：大于负载电流。

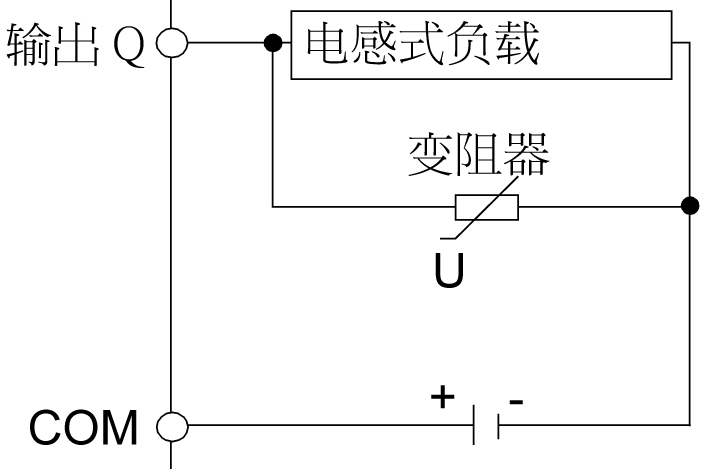

保护性电路 C：该保护电路可用于 DC 负载电源电路。
对于频繁和/或快速地开关电感式负载的应用而言，确保变阻器的连续能量额定值 (J) 至少大于峰值负载能量 20%。
