TMC4 安装

安装注意事项

TMC4 扩展板设计为在与控制器相同的温度范围内操作，包括控制器降级以适应扩展温度操作，以及与安装位置相关的温度限制。有关详细信息，请参阅控制器安装位置和间隙。

安装

危险

电击或电弧危险

o在卸除任何护盖，或者安装或卸除任何附件、硬件、电缆或接线之前，先断开所有设备的电源（包括连接的设备）。

o根据指示，在相应的地方和时间，务必使用具有合适额定值的电压感测设备来检测是否断电。

o在安装和拆卸扩展板时，请使用防护手套。

o更换并紧固所有护盖、附件、硬件、电缆与导线，并确认接地连接正确后再对设备通电。

o在操作本设备及相关产品时，必须使用指定电压。

如果不遵守这些说明，将会导致死亡或严重伤害。

注意

DECHARGE ELECTROSTATIQUE

o在给控制器通电之前，请确认空扩展板已盖有护盖。

o请勿触摸扩展板的触点。

o仅通过外壳处理扩展板。

o采取必要的防静电措施。

不遵循上述说明可能导致设备损坏。

步骤	操作
1	在拆下任何护盖或安装扩展板之前，先断开所有设备的所有电源连接。
2	从包装中取出扩展板。

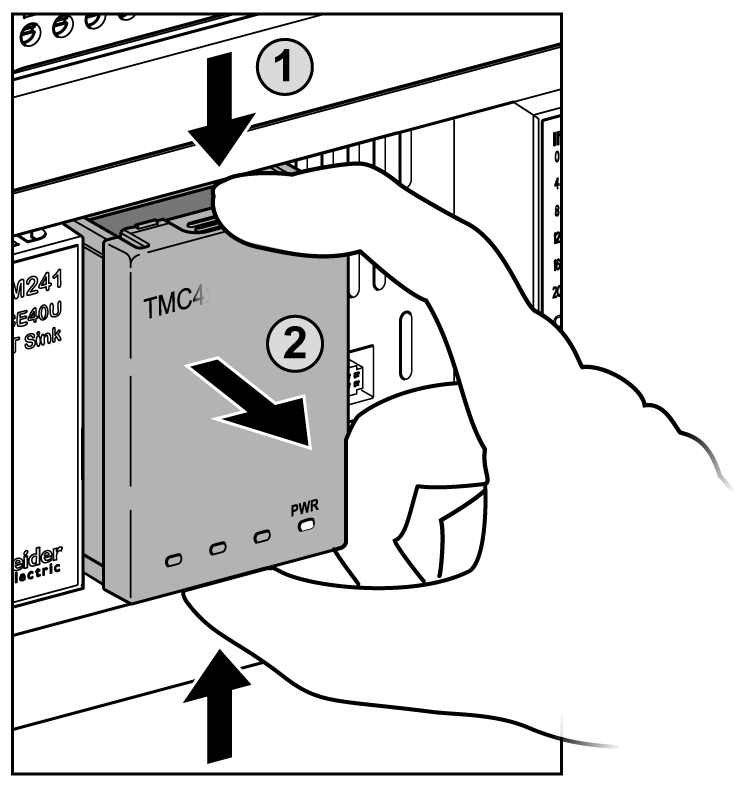

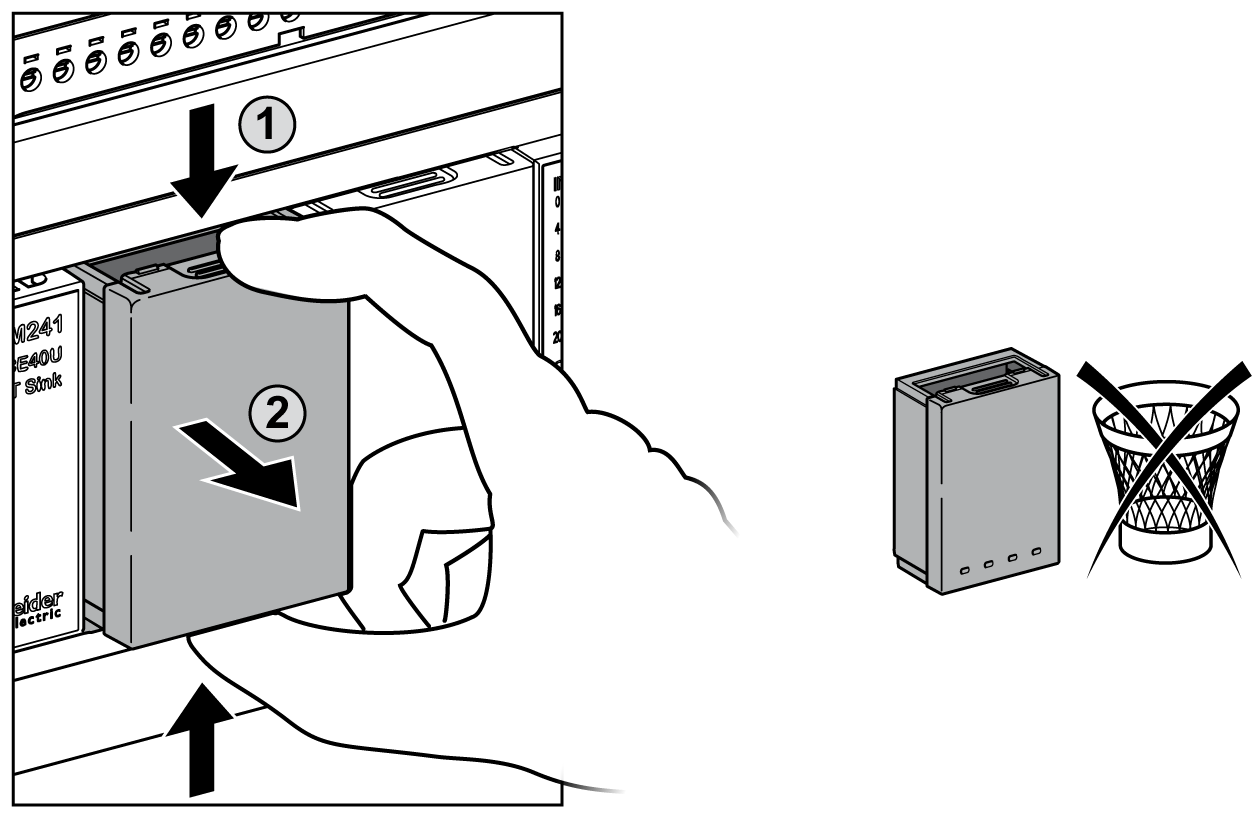

3	用手指按下盖子顶部和底部的锁定夹，然后轻轻向上推动扩展板槽盖。用手从控制器中取下扩展板槽盖。注意：请保存此护盖，以便在拆卸时再次使用此护盖。

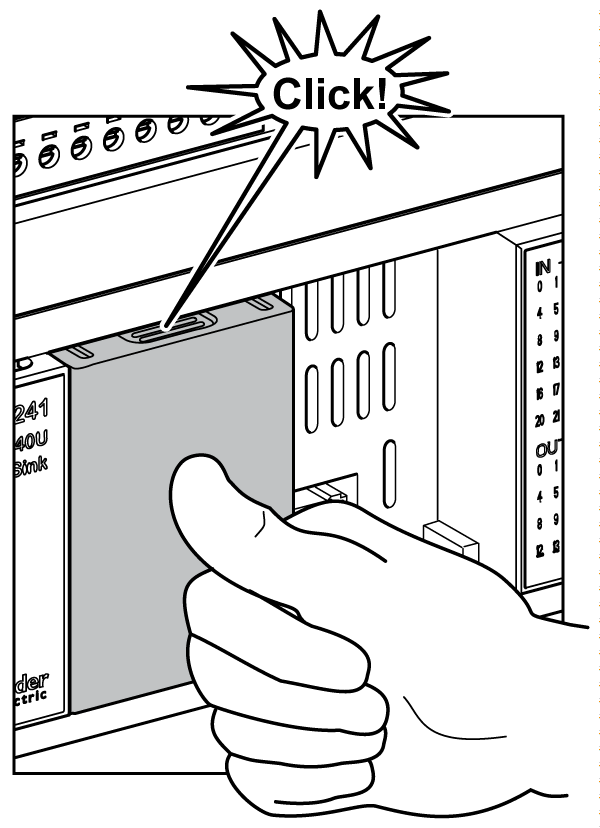

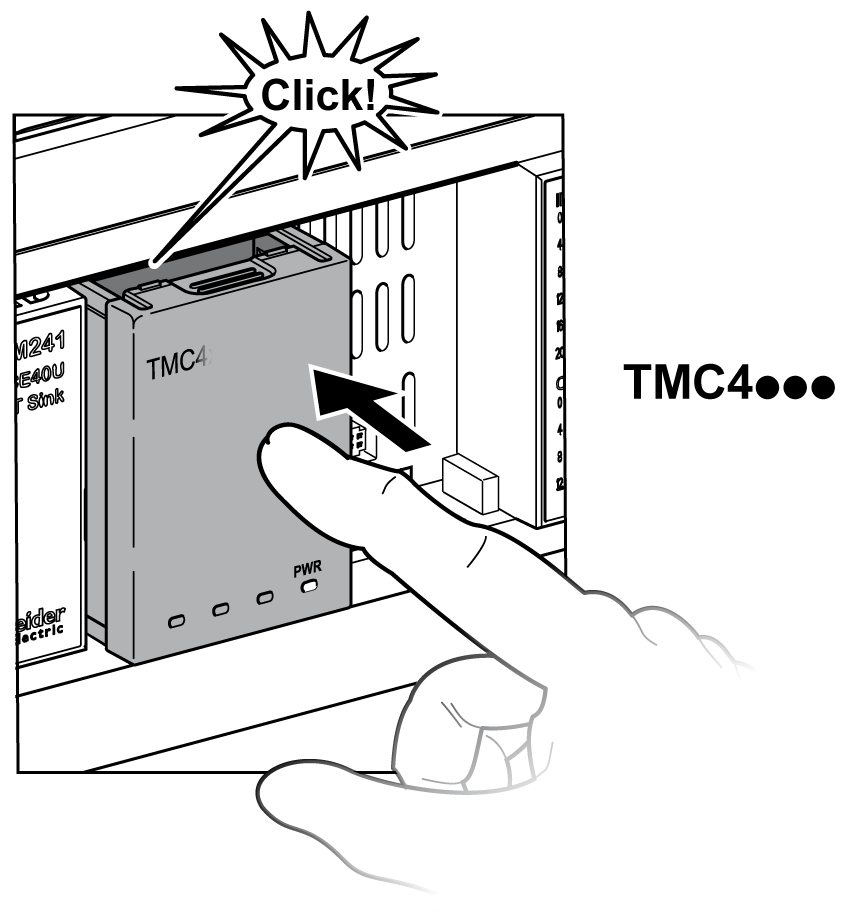

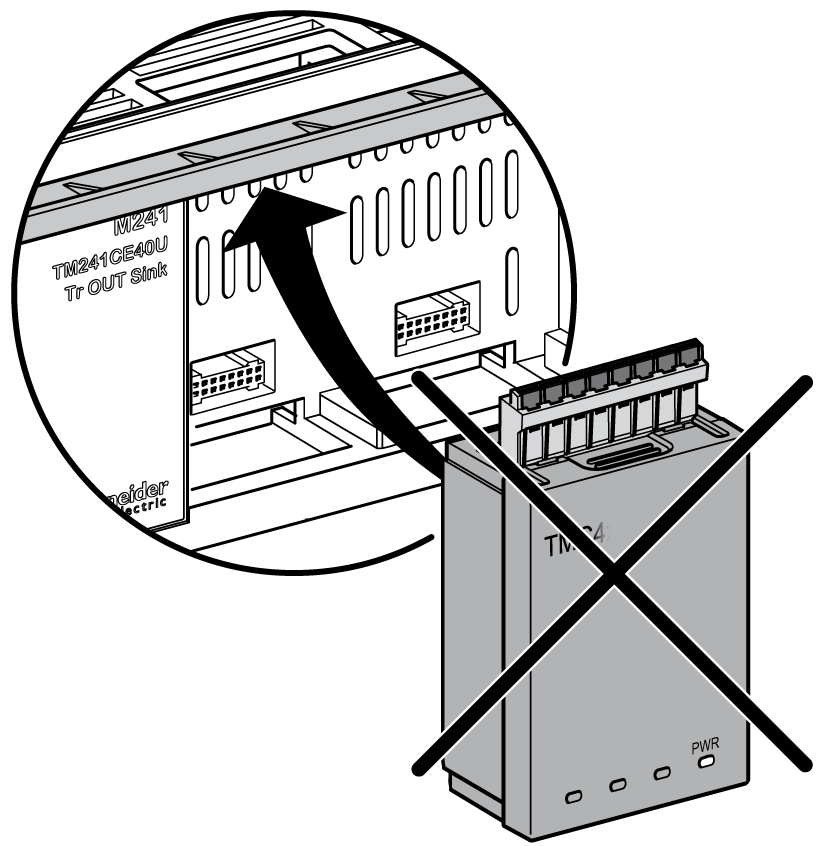

4	将扩展板放在控制器的槽中。将扩展板按入槽中，直至其卡入到位。注意：请勿在扩展板的可插拔端子块连接的情况下插入扩展板。

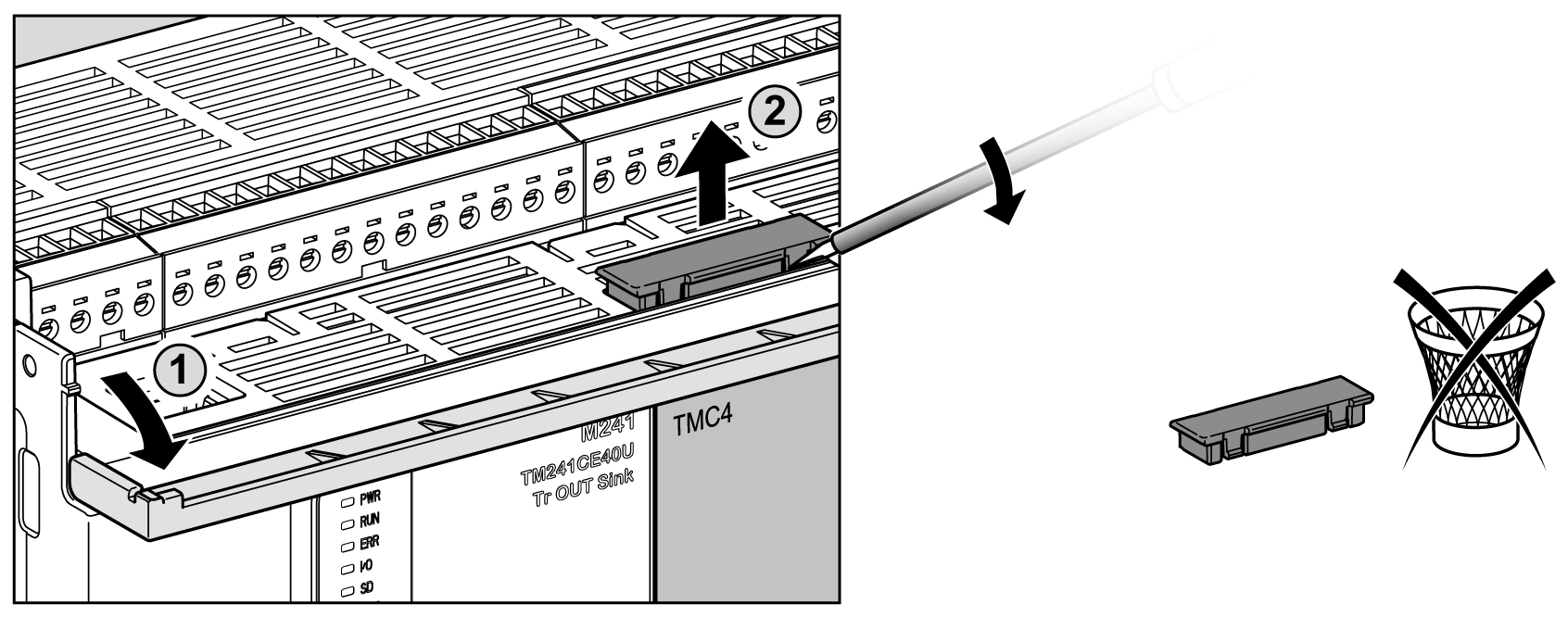

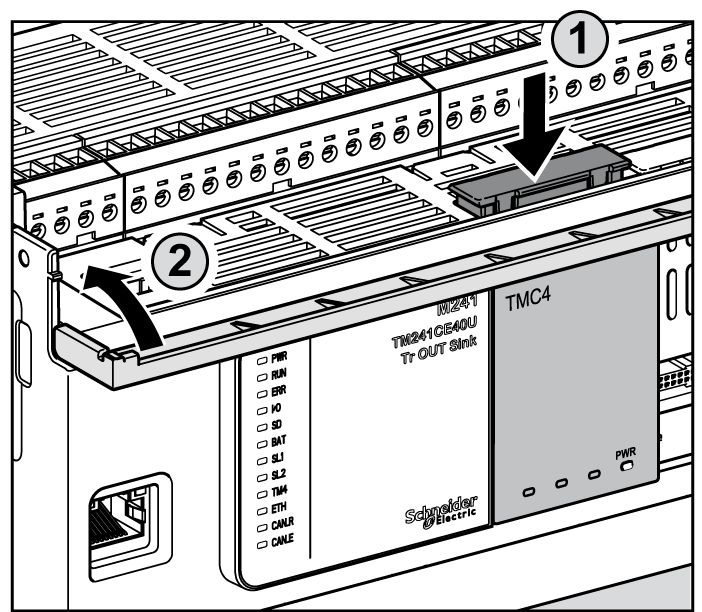

5	旋转控制器顶部连接盖以腾出更多间距，从而插入扩展板可插拔弹簧端子块。使用绝缘螺丝刀按压端子块盖子上一侧的锁定夹，然后轻轻向上推动盖子。从控制器中取下槽盖。注意：请保存此护盖，以便在拆卸时再次使用此护盖。

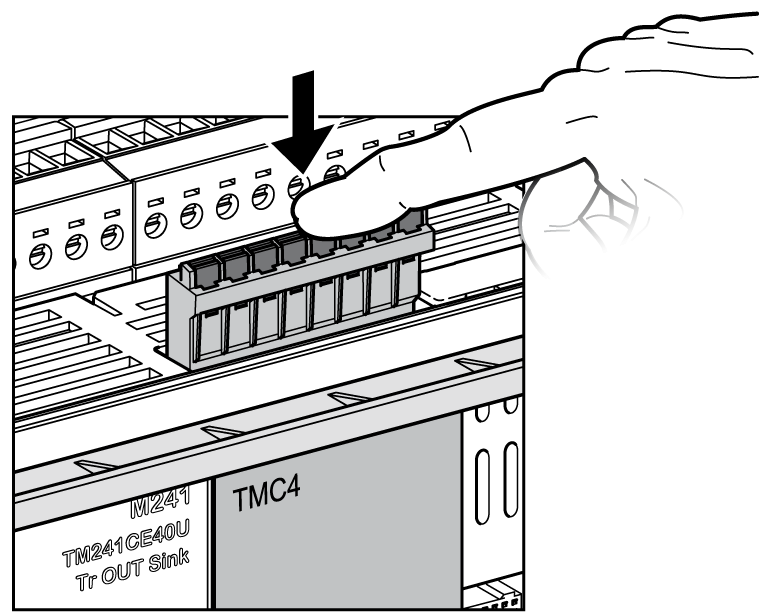

6	在扩展板中插入可插拔弹簧端子块，直至其卡入到位。

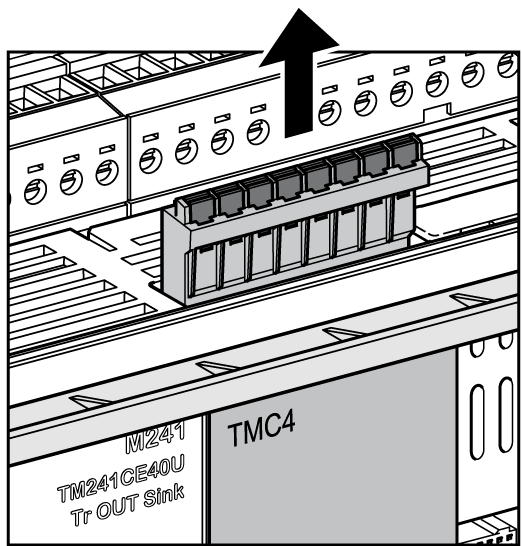

拆卸

危险
