TMSES4 介绍

概述

TMSES4 Ethernet 为控制器提供了另外一个 Ethernet 接口。在系统中最多可以配置三个 TMSES4 模块。

TMSES4 的 MAC 地址对于三个 TMSES4 是唯一的，此 MAC 地址位于 M262 Logic/Motion Controller 左侧的标签上。

主要特性

下表描述了 TMSES4 Ethernet 通讯模块的主要特性：

连接

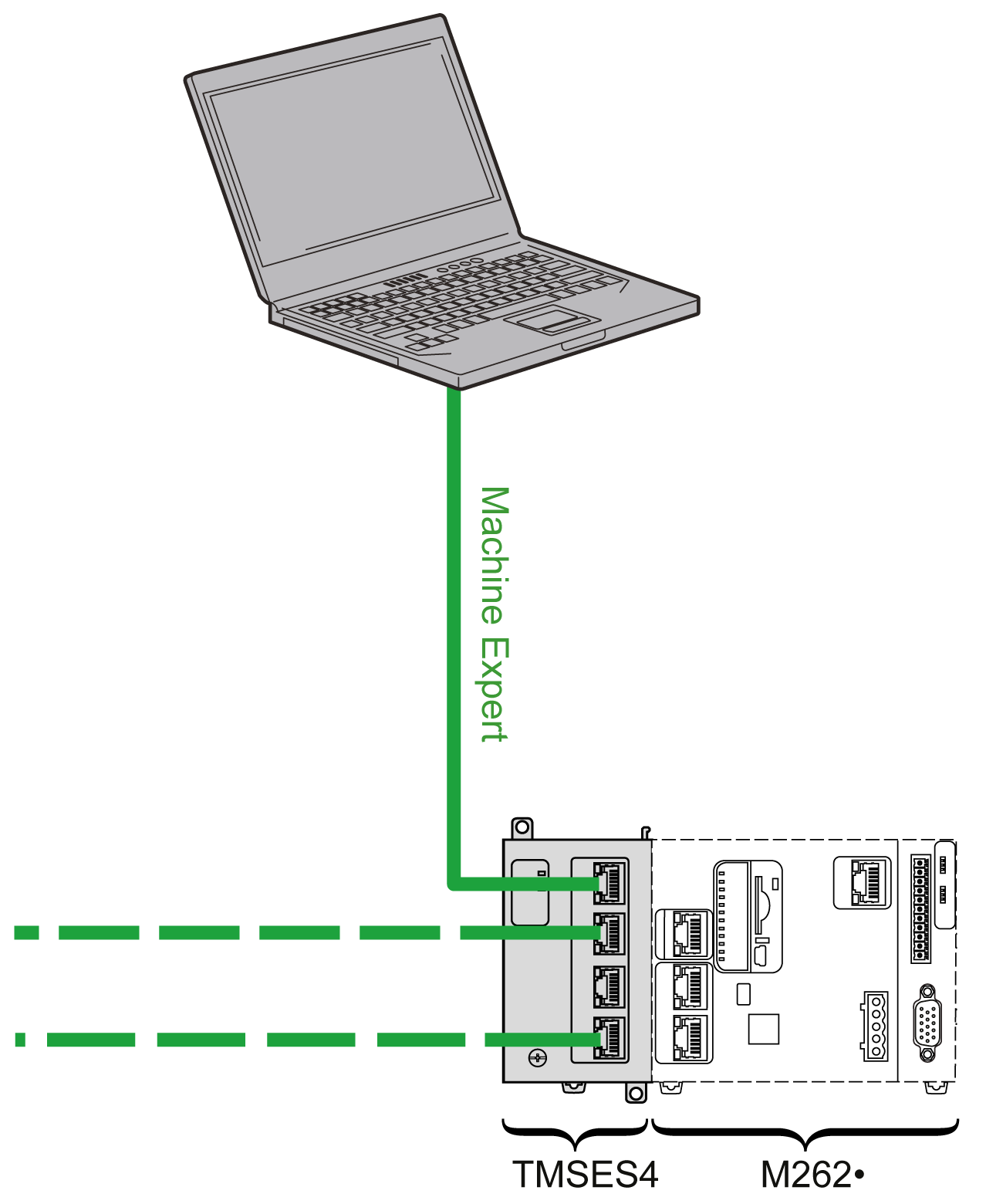

下图显示控制器到 Ethernet 网络之间的连接。

注意：如果配置多个 TMSES4 模块，每个模块必须位于不同的子网上。

注意： TMSES4 模块必须位于与控制器以太网端口不同的子网上。

注意：如果两个 TMSES4 模块安装在同一控制器上，切勿将这两个模块连接到一起。

注意：切勿将 TMSES4 模块连接到其所在控制器的以太网端口。

元件

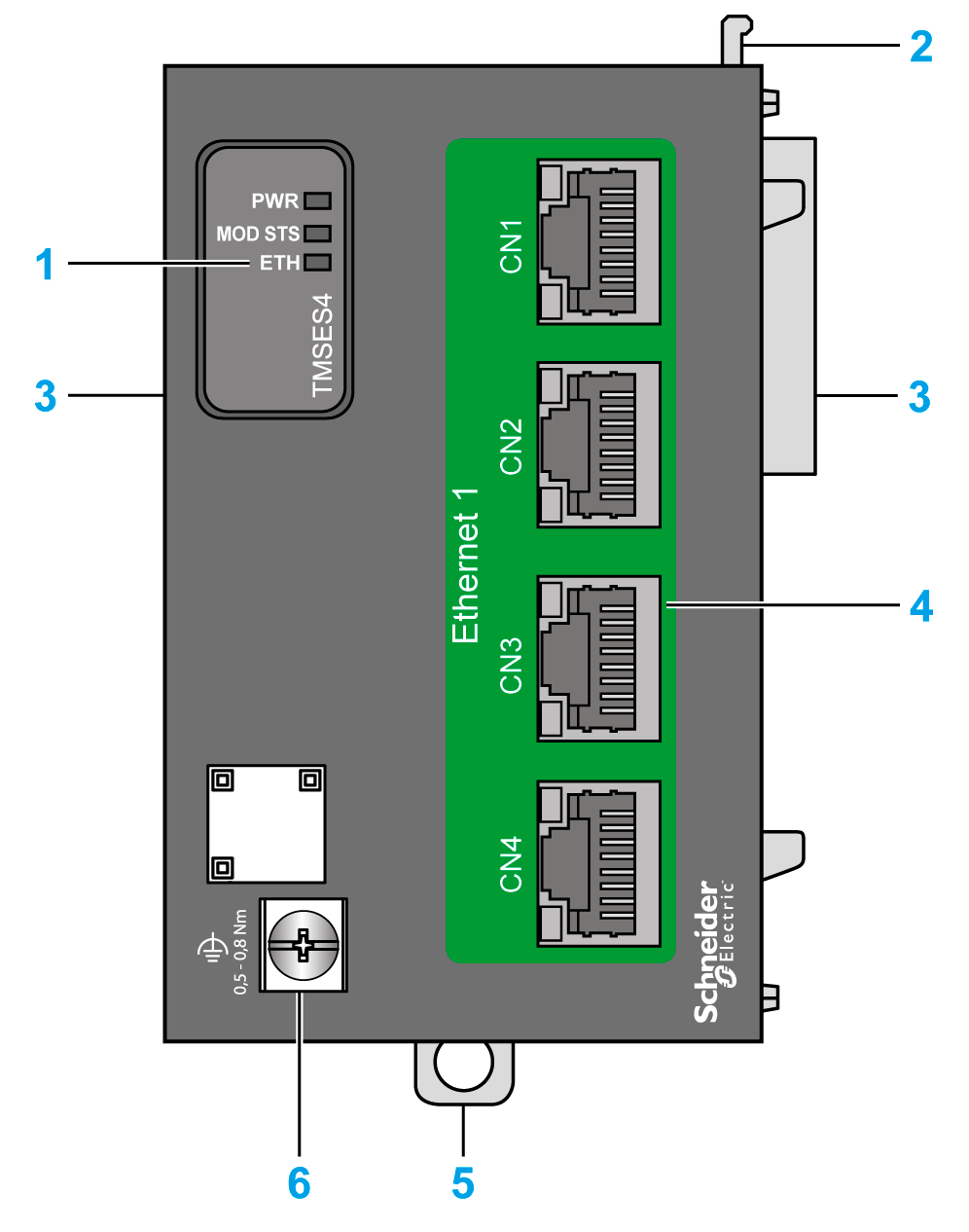

下图显示了 TMSES4 模块的主要元件：

模块状态 LED

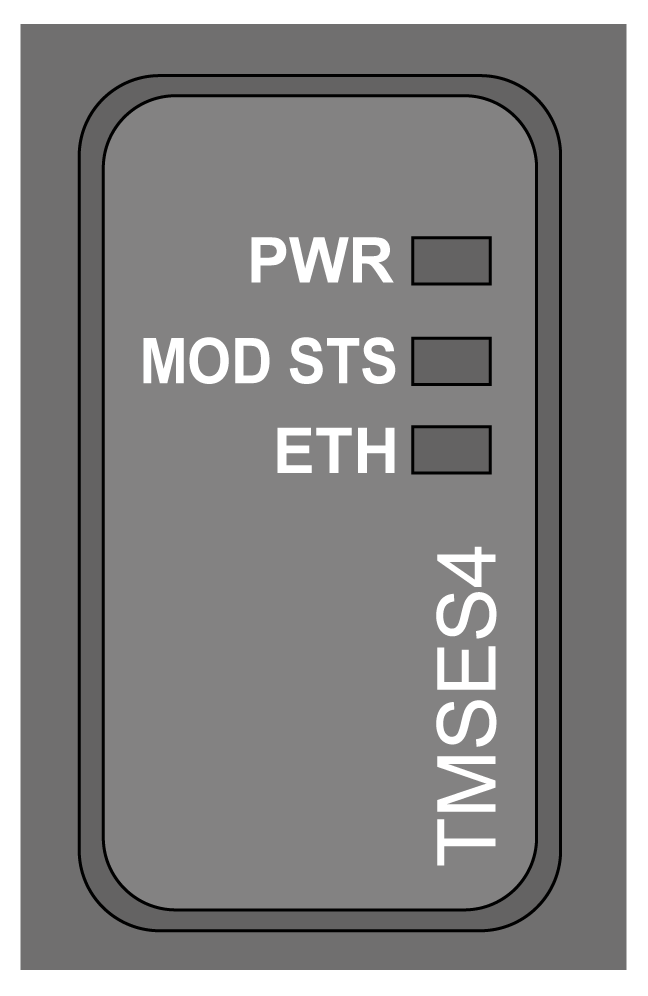

下表介绍了 TMSES4 状态 LED：

下表介绍TMSES4状态 LED：

LED 指示灯	颜色	状态	描述
PWR	绿色	亮起	已通电。
PWR	绿色	熄灭	已断电。
MOD STS	绿色	亮起	模块正在运行。
	红色	亮起	模块未在运行。
	红色	闪烁	检测到连接错误。
ETH	绿色	亮起	模块正在运行，且一个端口已连接。
		闪烁	如果正在闪烁： o3 次：没有连接任何端口。 o4 次：IP 地址重复。 o5 次：IP 地址正在等待。 o6 次：应用了默认 IP 地址。
		熄灭	模块正在初始化。

RJ45 连接器状态 LED

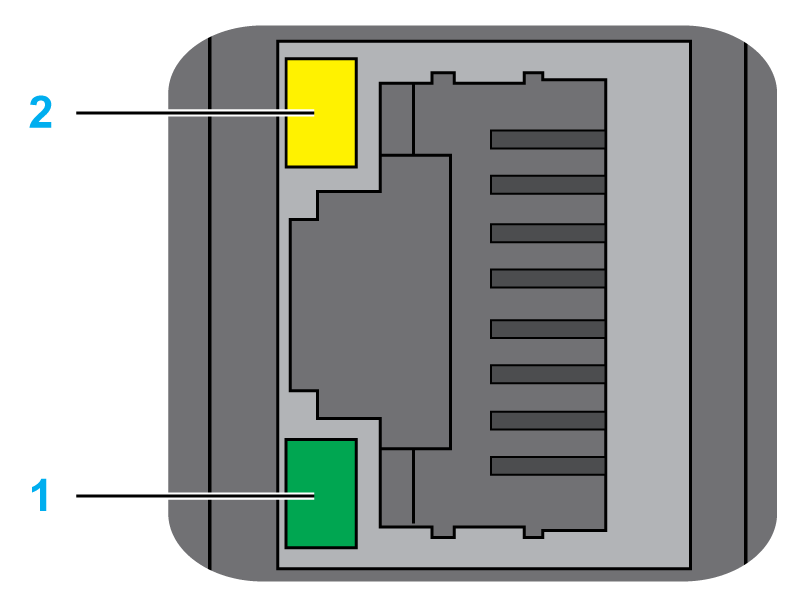

下图显示了 RJ45 连接器状态 LED：

下表描述了 RJ45 连接器状态 LED：
