Box iPC Universal und Performance (HMIBMU/HMIBMP) - Installation von mSATA-Karten
Das Betriebssystem des Box iPC betrachtet die mSATA-Karte als Festplatte. Der sorgfältige Umgang mit der mSATA-Karte trägt zu einer längeren Lebensdauer bei. Machen Sie sich mit der Karte vertraut, bevor Sie versuchen, sie einzusetzen oder zu entfernen.
Der Box iPC unterstützt drei Typen von SATA-Geräten und vier SATA-Ports. Die folgende Tabelle enthält die SATA-Gerätekonfiguration:
|
SATA-Port |
SATA-Gerät |
SATA-Geschwindigkeit |
|---|---|---|
|
Port 1 |
mSATA |
6 GBit/s; 3 GBit/s; 1,5 GBit/s |
|
Port 2 |
CFast |
|
|
Port 3 |
HDD/SSD 1 |
|
|
Port 4 |
HDD/SSD 2 |
Fahren Sie das Windows-Betriebssystem vor dem Installieren oder Entfernen einer Karte ordnungsgemäß herunter und trennen Sie das Gerät vom Netz.
|
|
|
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS |
|
oUnterbrechen Sie die gesamte Spannungsversorgung zum Gerät, bevor Sie Abdeckungen oder Komponenten des Systems entnehmen und Zubehör, Hardware oder Kabel installieren bzw. entfernen. oTrennen Sie das Netzkabel sowohl vom Magelis Industrial PC als auch von der Spannungsversorgung. oVerwenden Sie für die Prüfung vorhandener Spannung stets einen Spannungsfühler mit geeigneter Bemessungsspannung. oMontieren und befestigen Sie alle Abdeckungen oder Komponenten des Systems, bevor Sie das Gerät an das Netz anschließen und einschalten. oBetreiben Sie den Magelis Industrial PC nur mit der angegebenen Spannung. Das Wechselstromgerät ist für eine Eingangsspannung von 100 bis 240 VAC ausgelegt. Für die Gleichstromversion ist eine Eingangsspannung von 24 VDC zu verwenden. Überprüfen Sie vor Anlegen der Spannung stets, ob Ihr Gerät mit Wechsel- oder Gleichstrom läuft. |
|
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen. |
|
|
|
BESCHÄDIGUNG DER SPEICHERKARTE UND DATENVERLUST |
|
oEntfernen Sie die gesamte Spannungszufuhr, bevor Sie die installierte Speicherkarte berühren. oVerwenden Sie ausschließlich von Schneider Electric angebotene Speicherkarten als Zubehör für dieses Produkt. Die Betriebsleistung des Magelis Industrial PC wurde nicht mit Speicherkarten anderer Hersteller getestet. oVergewissern Sie sich vor dem Einsetzen der Speicherkarte, dass diese ordnungsgemäß ausgerichtet ist. oSchützen Sie die Speicherkarte vor Verbiegen, Herunterfallen und Stößen. oBerühren Sie nicht die Kontaktstifte der Speicherkarte. oZerlegen oder verändern Sie die Speicherkarte nicht. oSetzen Sie die Speicherkarte keiner Feuchtigkeit aus. |
|
Die Nichtbeachtung dieser Anweisungen kann Verletzungen oder Sachschäden zur Folge haben. |
|
HINWEIS |
|
ELEKTROSTATISCHE ENTLADUNG |
|
Ergreifen Sie alle notwendigen Schutzmaßnahmen gegen elektrostatische Entladung, bevor Sie versuchen, die Abdeckung des Magelis Industrial PC zu entfernen. |
|
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben. |
Installation einer mSATA-Karte
|
Schritt |
Aktion |
|---|---|
|
1 |
Trennen Sie das Netzkabel vom Box iPC. |
|
2 |
Berühren Sie den Gehäuse- oder Masseanschluss (nicht die Spannungsversorgung), um Ihren Körper von elektrostatischer Aufladung zu befreien. |
|
3 |
Drehen Sie die neun Schrauben aus der Abdeckung heraus und nehmen Sie die Abdeckung ab:
|
|
4 |

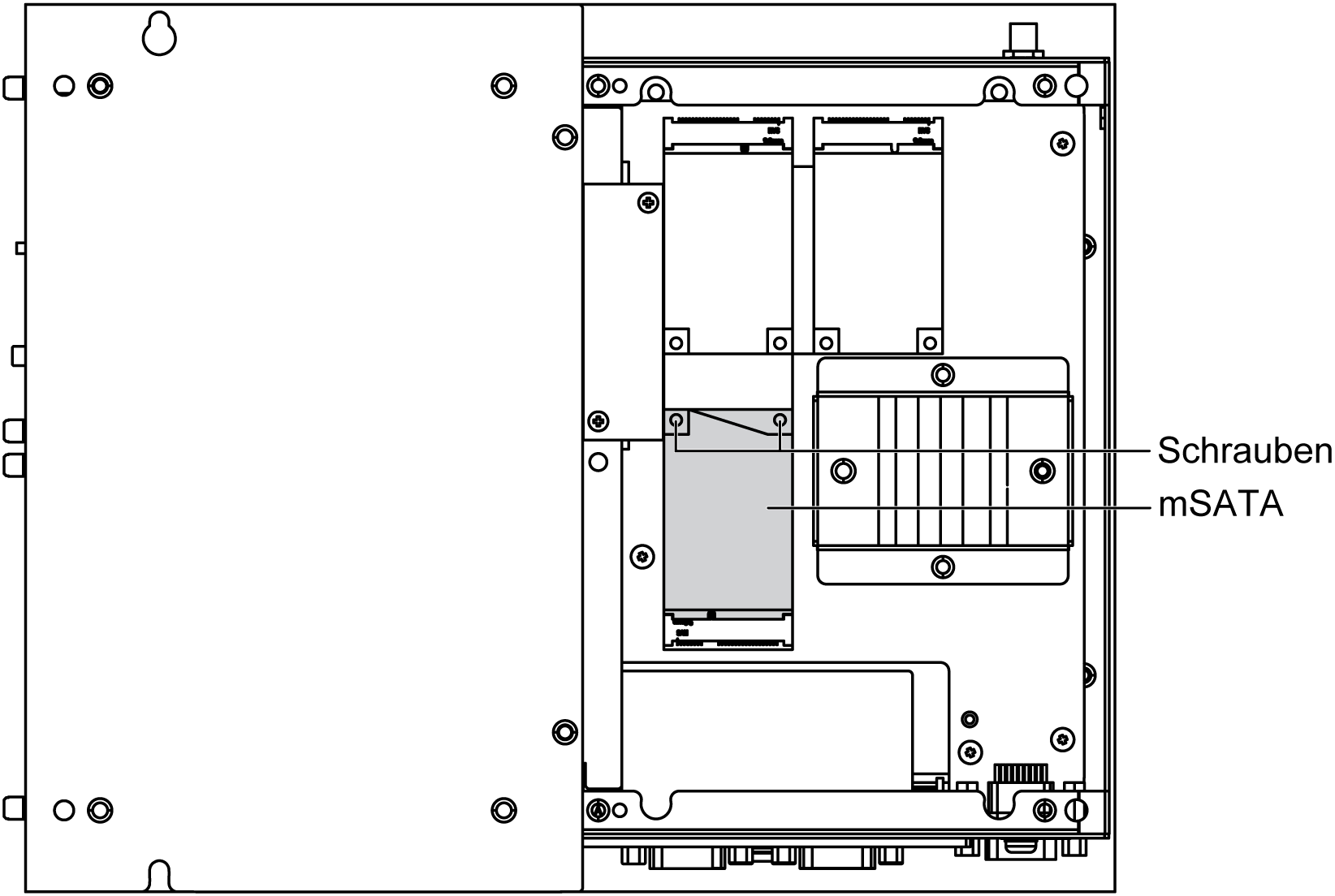

Schieben Sie die mSATA-Karte vollständig in den Kartensteckplatz ein und sichern Sie sie mithilfe der zwei Schrauben:
|
|
5 |
Setzen Sie die Abdeckung wieder auf und ziehen Sie die neun Schrauben fest:
HINWEIS: Das empfohlene Anzugsmoment für diese Schrauben beträgt 0,5 Nm (4.5 lb-in). |
Sicherung der mSATA-Kartendaten
Detaillierte Anweisungen hierzu können Sie dem Software-Installationshandbuch für die Magelis Box iPC und die Bediengeräte entnehmen. Das Installationshandbuch ist im Lieferumfang der Produkte enthalten.
