FB_Sphere – SetCenterRadius - (Methode)
Überblick
|
Typ: |
Methode |
|
Verfügbar ab: |
V1.0.0.0 |
Dieses Kapitel enthält Informationen zu folgenden Aspekten:
Beschreibung
Die Methode kann mehrmals zur erneuten Konfiguration des Objekts aufgerufen werden.

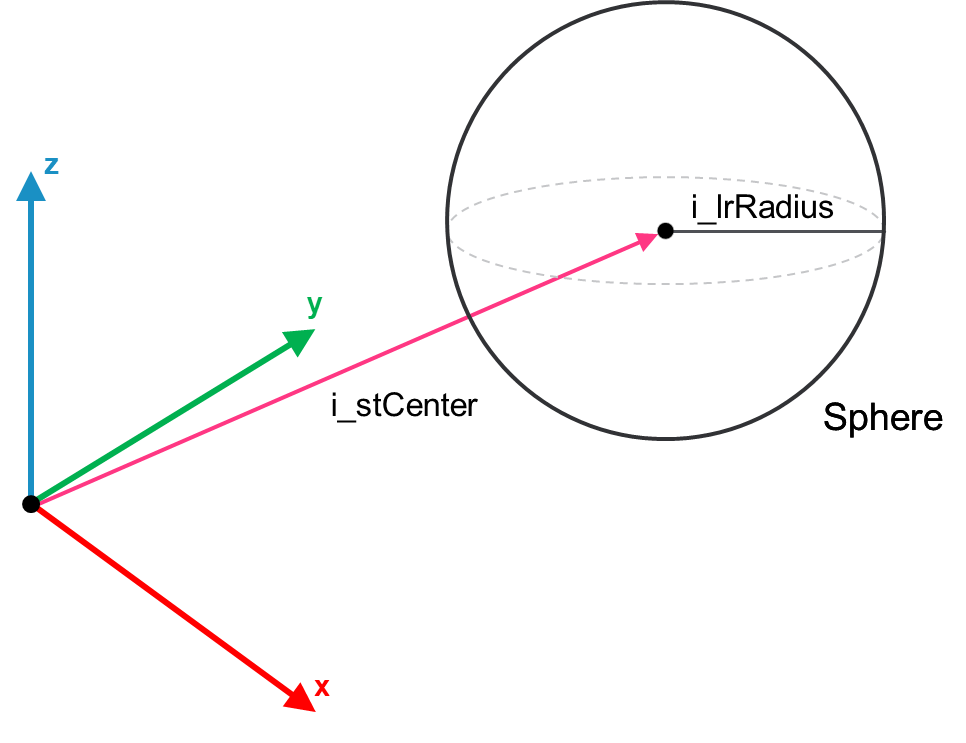

Die folgende Abbildung zeigt die Parameter i_stCenter und i_lrRadius eines Sphere-Objekts:
Schnittstelle
Der Funktionsbaustein implementiert die Schnittstelle IF_Sphere.
Zugriff: PUBLIC
|
Eingang |
Datentyp |
Beschreibung |
|---|---|---|
|
i_stCenter |
SE_Math.ST_Vector3D |
Mittelpunkt des Sphere-Objekts. |
|
i_lrRadius |
LREAL |
Radius des Sphere-Objekts. |
|
Ausgang |
Datentyp |
Beschreibung |
|---|---|---|
|
q_xError |
BOOL |
Der Ausgang wird auf TRUE gesetzt, wenn bei der Ausführung ein Fehler erkannt wurde. |
|
q_etResult |
POU-spezifischer Ausgang der Diagnose. q_xError = FALSE -> Statusmeldung. q_xError = TRUE -> Diagnosemeldung. |
|
|
q_sResultMsg |
STRING(80) |
Ereignisabhängige Meldung, die zusätzliche Informationen über den Diagnosezustand gibt. |
Diagnosemeldungen
|
q_xError |
q_etResult |
Enumerationswert |
Beschreibung |
|---|---|---|---|
|
FALSE |
0 |
Erfolg |
|
|
TRUE |
5 |
Der angegebene Wert für den Radius liegt außerhalb des zulässigen Bereichs. |
RadiusRange
|
Enumerationsname: |
RadiusRange |
|
Enumerationswert: |
5 |
|
Beschreibung: |
Der angegebene Wert für den Radius liegt außerhalb des zulässigen Bereichs. |
|
Problem |
Ursache |
Lösung |
|---|---|---|
|
Mittelpunkt und Radius konnten nicht festgelegt werden. |
Der angegebene Radius i_lrRadius weist einen negativen oder Nullwert auf. |
Stellen Sie sicher, dass i_lrRadius > 0,0. |
