FC_DistanceQuery – Allgemeine Informationen

Überblick

Typ:	Funktion
Verfügbar ab:	V1.0.0.0
Versionen:	Aktuelle Version

Dieses Kapitel enthält Informationen zu folgenden Aspekten:

Beschreibung
Schnittstelle
Diagnosemeldungen
Beispiele

Beschreibung

Für diese Funktion ist eine Kombination aus Kollisionsobjekten, -gruppen oder einheiten als Eingänge erforderlich.

Daraufhin gibt die Funktion Folgendes zurück:

Der Mindestabstand zwischen den Eingängen.
Wenn i_xEvaluateClosestPoints auf TRUE gesetzt wird, ermittelt die Funktion die nächstliegenden Punkte zwischen den zwei Eingängen.

Schnittstelle

Eingang	Datentyp	Beschreibung
i_ifQueryInterface1	IF_CollisionQueryInterface	Eine erste Objektimplementierung IF_CollisionQueryInterface. Hierbei kann es sich um ein Kollisionsobjekt, eine Kollisionsgruppe oder eine Kollisionseinheit handeln.
i_ifQueryInterface2	IF_CollisionQueryInterface	Eine zweite Objektimplementierung IF_CollisionQueryInterface. Hierbei kann es sich um ein Kollisionsobjekt, eine Kollisionsgruppe oder eine Kollisionseinheit handeln.
i_xEvaluateClosestPoints	BOOL	Wenn TRUE, dann werden die nächstliegenden Punkte zwischen den zwei Eingänge ermittelt.

Ausgang	Datentyp	Beschreibung
q_xError	BOOL	Der Ausgang wird auf TRUE gesetzt, wenn bei der Ausführung ein Fehler erkannt wurde.
q_etResult	ET_Result	POU-spezifischer Ausgang der Diagnose. q_xError = FALSE -> Statusmeldung. q_xError = TRUE -> Diagnosemeldung.
q_sResultMsg	String	Ereignisabhängige Meldung, die zusätzliche Informationen über den Diagnosezustand gibt.
q_xCollision	BOOL	TRUE, wenn zwischen den zwei Eingängen eine Kollision erkannt wird.
q_lrDistance	LREAL	Der Mindestabstand zwischen den zwei Eingängen. Er beträgt null, wenn q_xCollision = TRUE.
q_udiCollisionGroupIndex1	UDINT	Index der kollidierenden Gruppe von i_ifQueryInterface1. Dies ist ein Nullwert, wenn i_ifQueryInterface1 auf ein Kollisionsobjekt oder eine Kollisionsgruppe verweist.
q_udiCollisionObjectIndex1	UDINT	Index des nächstliegenden Objekts in der Gruppe mit dem Index q_udiCollisionGroupIndex1 von i_ifQueryInterface1. Dies ist ein Nullwert wenn i_ifQueryInterface1 auf ein Kollisionsobjekt verweist.
q_udiCollisionGroupIndex2	UDINT	Index der nächstliegenden Gruppe von i_ifQueryInterface2. Dies ist ein Nullwert, wenn i_ifQueryInterface2 auf ein Kollisionsobjekt oder eine Kollisionsgruppe verweist.
q_udiCollisionObjectIndex2	UDINT	Index des nächstliegenden Objekts in der Gruppe mit dem Index q_udiCollisionGroupIndex2 von i_ifQueryInterface2. Dies ist ein Nullwert, wenn i_ifQueryInterface2 auf ein Kollisionsobjekt verweist.
q_stClosestPoint1	SE_Math.ST_Vector3D	Nächstliegender Punkt für i_ifQueryInterface1. Dies wird nur ermittelt, wenn i_xEvaluateClosestPoint = TRUE. Andernfalls wird ein Nullvektor zurückgegeben.

Diagnosemeldungen

q_xError	q_etResult	Enumerationswert	Beschreibung
FALSE	OK	0	Erfolg
TRUE	NoCollisionGroupsEnabled	36	Keine Kollisionsgruppen aktiviert.
TRUE	InterfaceInvalid	11	Die bereitgestellte Schnittstelle ist ungültig (null).
TRUE	CollisionEntityNotUpdated	34	Die Kollisionseinheit wurde nicht aktualisiert.
TRUE	CollisionGroupNotUpdated	21	Eine Kollisionsgruppe wurde nicht aktualisiert.
TRUE	CollisionObjectTypeInvalid	16	Der angegebene Typ des Kollisionsobjekts ist ungültig.
TRUE	CollisionObjectNotConfigured	12	Das Objekt ist nicht konfiguriert.
TRUE	CollisionQueryInterfaceTypeInvalid	52	Die bereitgestellte Schnittstelle für Kollisionsabfragen bezieht sich auf einen ungültigen Typ.

OK

Enumerationsname:	Ok
Enumerationswert:	0
Beschreibung:	Erfolg

NoCollisionGroupsEnabled

Enumerationsname:	NoCollisionGroupsEnabled
Enumerationswert:	36
Beschreibung:	Keine Kollisionsgruppen aktiviert.

Problem	Ursache	Lösung
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface1 verweist auf eine Kollisionseinheit. Alle konfigurierten Kollisionsgruppen der betroffenen Einheit sind deaktiviert, d. h. alle relativen Elemente von raxEnableCollisionGroups werden auf FALSE gesetzt.	Aktivieren Sie die Gruppen der Einheit, die auf Kollisionen abgefragt werden soll.
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface2 verweist auf eine Kollisionseinheit. Alle konfigurierten Kollisionsgruppen der betroffenen Einheit sind deaktiviert, d. h. alle relativen Elemente von raxEnableCollisionGroups werden auf FALSE gesetzt.	Aktivieren Sie die Gruppen der Einheit, die auf Kollisionen abgefragt werden soll.

InterfaceInvalid

Enumerationsname:	InterfaceInvalid
Enumerationswert:	11
Beschreibung:	Die bereitgestellte Schnittstelle ist ungültig (null).

Problem	Ursache	Lösung
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface1 enthält eine ungültige Schnittstelle.	Stellen Sie sicher, dass i_ifQueryInterface1 nicht null ist.
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface2 enthält eine ungültige Schnittstelle.	Stellen Sie sicher, dass i_ifQueryInterface2 nicht null ist.

CollisionEntityNotUpdated

Enumerationsname:	CollisionEntityNotUpdated
Enumerationswert:	34
Beschreibung:	Die Kollisionseinheit wurde nicht aktualisiert.

Problem	Ursache	Lösung
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface1 verweist auf eine Kollisionseinheit, die nicht aktualisiert wurde, d. h. ihre Eigenschaft xUpdated = FALSE.	Stellen Sie sicher, dass die Einheit aktualisiert wurde, bevor Sie sie als Eingang dieser Funktion bereitstellen.
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface2 verweist auf eine Kollisionseinheit, die nicht aktualisiert wurde, d. h. ihre Eigenschaft xUpdated = FALSE.	Stellen Sie sicher, dass die Einheit aktualisiert wurde, bevor Sie sie als Eingang dieser Funktion bereitstellen.

CollisionGroupNotUpdated

Enumerationsname:	CollisionGroupNotUpdated
Enumerationswert:	21
Beschreibung:	Eine Kollisionsgruppe wurde nicht aktualisiert.

Problem	Ursache	Lösung
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface1 verweist auf eine Kollisionsgruppe, die nicht aktualisiert wurde, d. h. ihre Eigenschaft xUpdated = FALSE.	Stellen Sie sicher, dass die Gruppe aktualisiert wurde, bevor Sie sie als Eingang dieser Funktion bereitstellen.
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface2 verweist auf eine Kollisionsgruppe, die nicht aktualisiert wurde, d. h. ihre Eigenschaft xUpdated = FALSE.	Stellen Sie sicher, dass die Gruppe aktualisiert wurde, bevor Sie sie als Eingang dieser Funktion bereitstellen.

CollisionObjectTypeInvalid

Enumerationsname:	CollisionObjectTypeInvalid
Enumerationswert:	16
Beschreibung:	Der angegebene Typ des Kollisionsobjekts ist ungültig.

Problem	Ursache	Lösung
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface1 verweist auf ein Kollisionsobjekt mit einem ungültigen Kollisionsobjekttyp.	Stellen Sie sicher, dass i_ifQueryInterface1 auf ein Kollisionsobjekt mit einem gültigen Kollisionsobjekttyp verweist. Gültige Typen: ET_CollisionObjectType.AABB ET_CollisionObjectType.OBB ET_CollisionObjectType.Sphere ET_CollisionObjectType.Capsule
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface2 verweist auf ein Kollisionsobjekt mit einem ungültigen Kollisionsobjekttyp.	Stellen Sie sicher, dass i_ifQueryInterface2 auf ein Kollisionsobjekt mit einem gültigen Kollisionsobjekttyp verweist. Gültige Typen: ET_CollisionObjectType.AABB ET_CollisionObjectType.OBB ET_CollisionObjectType.Sphere ET_CollisionObjectType.Capsule

CollisionObjectNotConfigured

Enumerationsname:	CollisionObjectNotConfigured
Enumerationswert:	12
Beschreibung:	Das Objekt ist nicht konfiguriert.

Problem	Ursache	Lösung
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface1 verweist auf ein Kollisionsobjekt, das nicht aktualisiert wurde, d. h. seine Eigenschaft xConfigured = FALSE.	Stellen Sie sicher, dass ein Objekt aktualisiert wurde, bevor Sie es als Eingang dieser Funktion bereitstellen.
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface2 verweist auf ein Kollisionsobjekt, das nicht aktualisiert wurde, d. h. seine Eigenschaft xConfigured = FALSE	Stellen Sie sicher, dass ein Objekt aktualisiert wurde, bevor Sie es als Eingang dieser Funktion bereitstellen.

CollisionQueryInterfaceTypeInvalid

Enumerationsname:	CollisionQueryInterfaceTypeInvalid
Enumerationswert:	52
Beschreibung:	Die bereitgestellte Schnittstelle für Kollisionsabfragen bezieht sich auf einen ungültigen Typ.

Problem	Ursache	Lösung
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface1 verweist auf einen ungültigen Objekttyp.	Stellen Sie sicher, dass i_ifQueryInterface1 auf ein Kollisionsobjekt oder eine Kollisionsgruppe bzw. -einheit verweist.
Es kann keine Kollisionsabfrage durchgeführt werden.	i_ifQueryInterface2 verweist auf einen ungültigen Objekttyp.	Stellen Sie sicher, dass i_ifQueryInterface2 auf ein Kollisionsobjekt oder eine Kollisionsgruppe bzw. -einheit verweist.

Beispiele

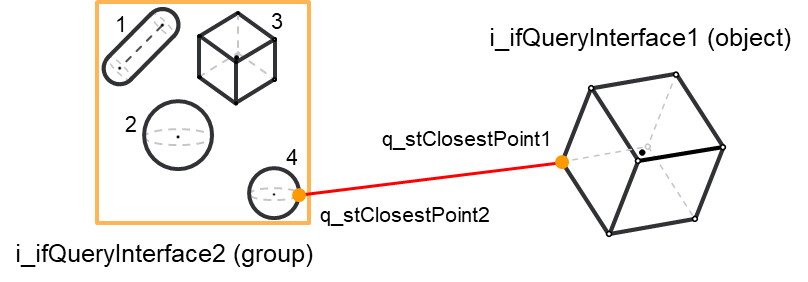

Beispiel für eine Abstandsabfrage zwischen i_ifQueryInterface1 (Objekt) und i_ifQueryInterface2 (Gruppe). In diesem Fall ist q_udiCollisionObjectIndex2 = 4, das entspricht dem Index des nächstliegenden Objekts in der Gruppe:

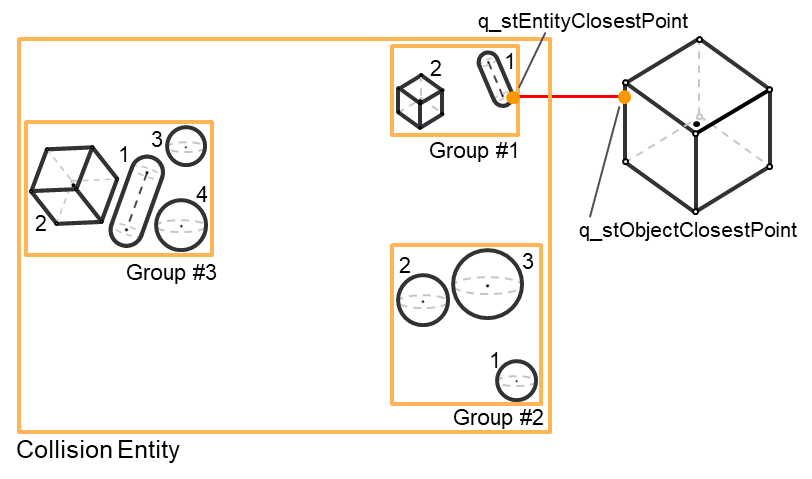

Beispiel für eine Abstandsabfrage zwischen i_ifQueryInterface1 (Einheit) und i_ifQueryInterface2 (Objekt). In diesem Fall ist q_udiCollisionGroupIndex1 = 1 und q_udiCollisionObjectIndex1 = 1, da sich das nächstliegende Objekt in der Einheit in Gruppe 1 befindet und Index 1 aufweist:

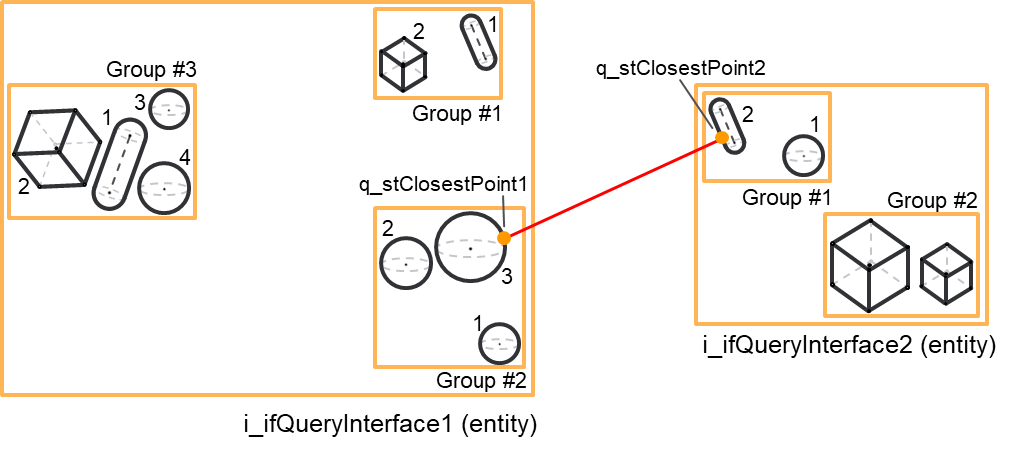

Beispiel für eine Abstandsabfrage zwischen i_ifQueryInterface1 (Einheit) und i_ifQueryInterface2 (Einheit). In diesem Fall ist q_udiCollisionGroupIndex1 = 2 und q_udiCollisionObjectIndex1 = 3 für die erste Einheit und q_udiCollisionGroupIndex2 = 1 und q_udiCollisionObjectIndex2 = 2 für die zweite Einheit.
