–(Methode)
Überblick
|
Typ: |
Methode |
|
Verfügbar ab: |
V1.0.0.0 |
Dieses Kapitel enthält Informationen zu folgenden Aspekten:
Beschreibung
Diese Methode wird zur Initialisierung eines AABB-Objekts durch Festlegung dessen Mittelpunkts und halber Ausdehnung verwendet. Der höchste und der niedrigste Eckpunkt sowie die komplette Liste der Eckpunkte werden entsprechend ermittelt.
Die Methode kann mehrmals zur erneuten Konfiguration des Objekts aufgerufen werden.

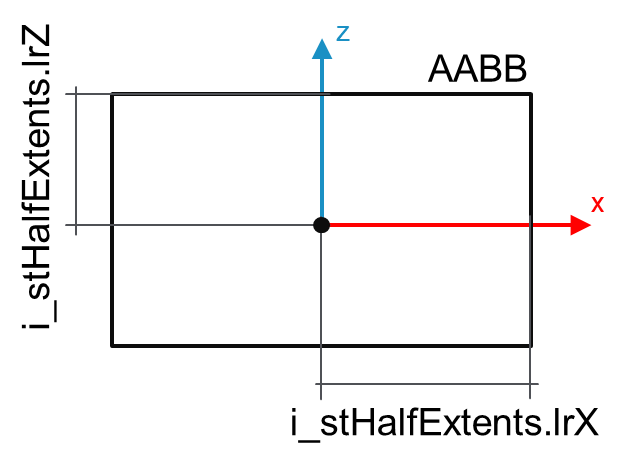

Parameter i_stHalfExtents (Ansicht der XZ-Ebene):

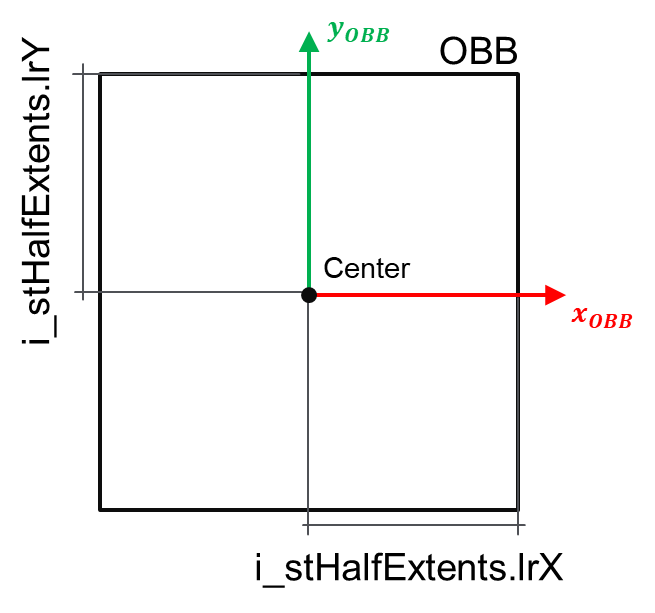

Parameter i_stHalfExtents (Ansicht der XY-Ebene):
Schnittstelle
Zugriff: PUBLIC
|
Eingang |
Datentyp |
Beschreibung |
|---|---|---|
|
i_stCenter |
SE_Math.ST_Vector3D |
Mittelpunkt des AABB-Hüllkörpers. |
|
i_stHalfExtents |
SE_Math.ST_Vector3D |
Jedes Element dieses 3D-Vektors entspricht der halben Ausdehnung des AABB-Objekts entlang der X-, Y- und Z-Achse. |
|
Ausgang |
Datentyp |
Beschreibung |
|---|---|---|
|
q_xError |
BOOL |
Der Ausgang wird auf TRUE gesetzt, wenn bei der Ausführung ein Fehler erkannt wurde. |
|
q_etResult |
POU-spezifischer Ausgang der Diagnose. q_xError = FALSE -> Statusmeldung. q_xError = TRUE -> Diagnosemeldung. |
|
|
q_sResultMsg |
STRING(80) |
Ereignisabhängige Meldung, die zusätzliche Informationen über den Diagnosezustand gibt. |
