Daten sammeln

Überblick

Um zur Erfassung von Diagnosedaten eine Verbindung zu einer Steuerung herzustellen, klicken Sie auf die Schaltfläche Daten sammeln... im Dialogfenster Startseite. Das Dialogfenster Verbindung zur Steuerung über... besteht aus zwei Registerkarten.

Die Registerkarte Allgemein ist standardmäßig ausgewählt. Diese Registerkarte enthält die Network Device Identification-Funktion und ermöglicht die Konfiguration der steuerungsspezifischen Zugriffsoptionen. Eine detaillierte Beschreibung finden Sie in der Beschreibung des Dialogfensters Daten sammeln.

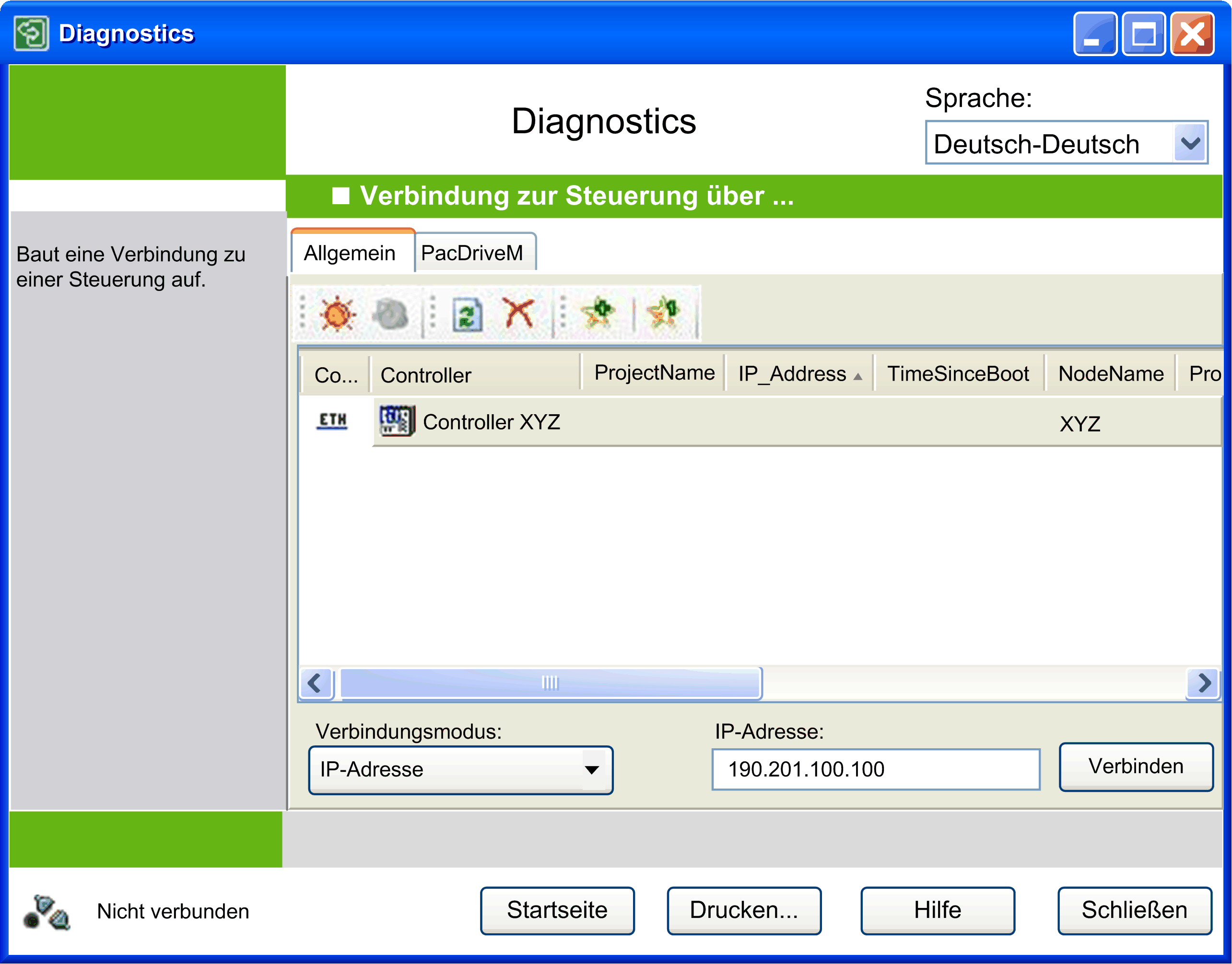

Registerkarte Allgemein des Dialogfensters Verbindung zur Steuerung über ...:

Um eine Verbindung zu einer PacDrive M-Steuerung herzustellen, klicken Sie auf die Registerkarte PacDriveM. Eine detaillierte Beschreibung finden Sie in der Beschreibung des Dialogfensters Daten sammeln.

HINWEIS: Während der Datensammlung arbeitet Diagnostics gemäß den Konfigurationsdateien von EcoStruxure Machine Expert. Diese befinden sich in einem Unterverzeichnis von Diagnostics.

Grundsätzlich versucht Diagnostics, möglichst viele lesbare Daten zu erfassen. Dafür werden die Gerätebeschreibungen in Diagnostics und EcoStruxure Machine Expert -Geräte-Repositorys durchsucht. Wenn die genaue Version nicht gefunden wird, wird die letzte Version verwendet. Die Datenerfassung funktioniert sogar mit früheren Versionen, doch in diesem Fall werden weniger Daten erfasst als bei der aktuellen Version. Wenn die genaue Steuerungsversion nicht gefunden wird, werden Sie bei der Datenerfassung darauf hingewiesen. Für einige Steuerungen werden die erforderliche und die verwendete Version in der Ansicht Steuerungskonfiguration angegeben. Aus diesem Grund ist es vorteilhaft, über die aktuelle Version des Programms zu verfügen.

HINWEIS: Wenn Sie eine aktuelle Version von Logic Builder verwenden, können Sie das Verzeichnis ConfigFiles durch das Verzeichnis mit dem gleichen Namen in Ihrem Logic Builder-Installationsverzeichnis ersetzen. Vergessen Sie nicht, eine Sicherungskopie vom ursprünglichen Verzeichnis ConfigFiles anzufertigen.
